2.2 Controles de la cancela

• Antes del montaje efectuar un control completo de las hojas,
comprobando que estén en buenas condiciones y no presenten
roturas ni daños.
• Controlar que el movimiento de las hojas sea uniforme y las
bisagras no tengan juegos ni roces.

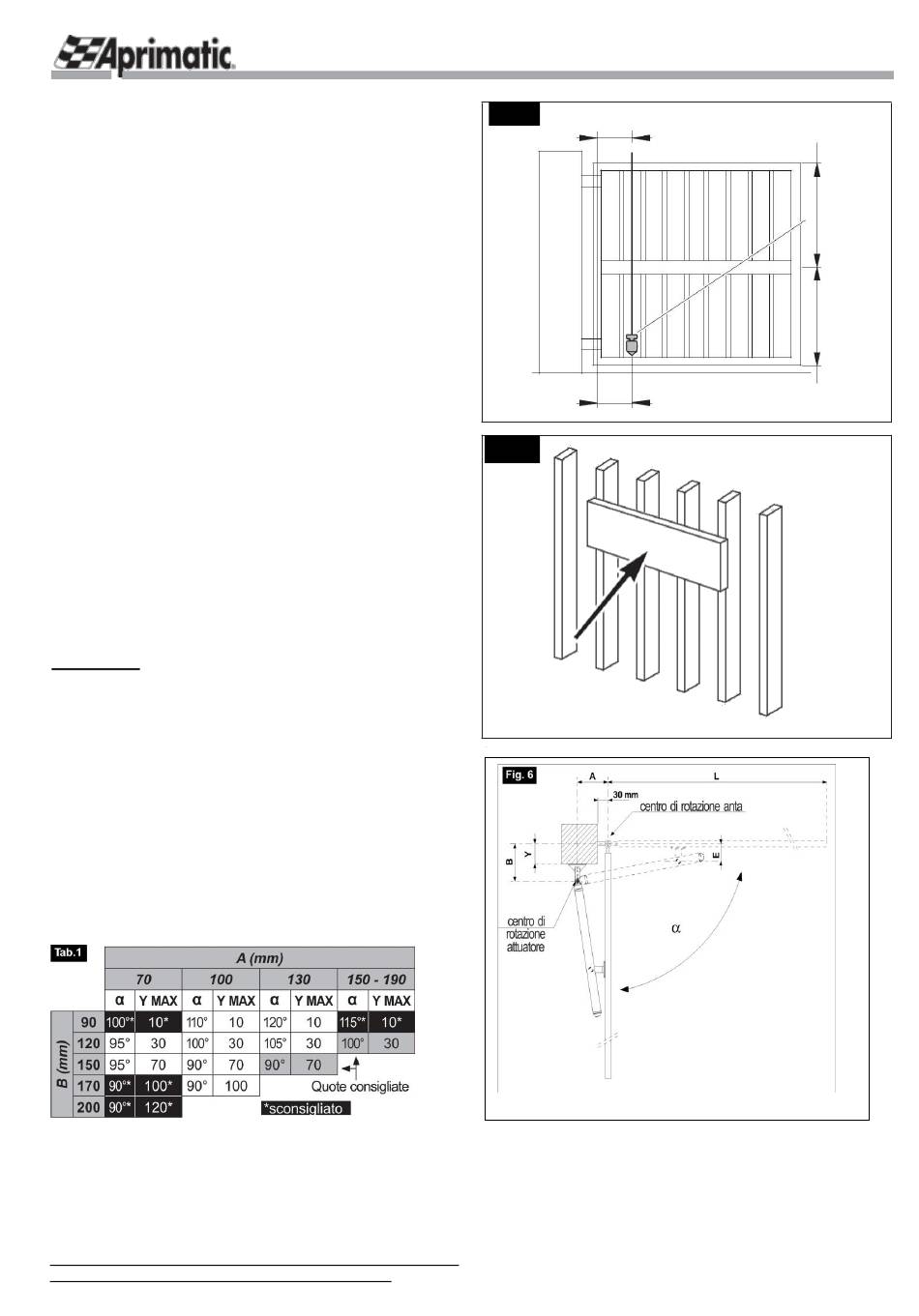

• Comprobar que las hojas estén a nivel (Fig.4) y
perfectamente firmes en cualquier punto de la rotación.
• Controlar, con las hojas completamente cerradas, que
coincidan uniformemente en toda la altura.
• Comprobar con un dinamómetro que el esfuerzo de apertura
y cierre de las hojas, medido en la punta de la hoja, no supere
los 15 kg. (147 N) - Ref. EN 12604 - EN 12605.
• Si es necesario, reparar/sustituir las bisagras para que las
hojas se puedan desplazar a mano fácilmente.
• Comprobar que las columnas de apoyo de las hojas sean
adecuadas y realizar las operaciones necesarias de refuerzo.
• Comprobar si la zona de posicionamiento de la conexión
delantera de la cancela requiere un refuerzo. Si es necesario,
soldar un soporte adecuado (banda de perfilado) para distribuir
la carga en una amplia zona (Fig.5).
• Realizar un correcto análisis de los riesgos relativos a la
instalación y a la máquina (cancela con automatización) en
base al D.M. 2006/42 CE.
2.3

Posicionamiento conexiones

• Elegir el punto más idóneo en la hoja, para posicionar en la
parte alta, la conexión delantera del actuador. En lo posible
colocarse a mitad de la altura de la hoja, en la zona más sólida
y menos sujeta a flexión.
nota: evitar la instalación cerca del suelo por comodidad
de uso del desbloqueo manual.
• Definir la posición en el plano de las conexiones del actuador
con respecto al centro de rotación de la hoja (Fig.6 y Tab.1).
ATENCIÓN - COMPROBAR siempre las cotas y
ángulos de instalación con relación al tipo de
fabricación de cancela, columnas y bisagras.
A y B son las cotas de instalación de la conexión trasera - deben
ser lo más similares entre sí para obtener velocidades periféricas
uniformes.
El valor mínimo de A es 70 mm.
El valor mínimo de B es 120 mm.
Son determinantes para establecer:
- la carrera útil del actuador (C)
- la velocidad periférica de la hoja
- el ángulo de máxima apertura de la hoja (α)
Y: cota desde el borde de la columna hasta el eje de la bisagra
de la cancela.
E: cota desde el fulcro de la conexión delantera hasta el eje de
la bisagra de la cancela.
La tab.1 proporciona datos de referencia, por lo tanto no son obligatorios.
Comprobar siempre las cotas y los ángulos de instalación con relación
al tipo de fabricación de la cancela, columnas y bisagras.
IMPORTANTE Si la distancia entre la arista de la columna y el centro
de rotación de la hoja supera la cota Y máx. indicada en la tabla, o
cuando la hoja está fijada a una pared continua es necesaria la
ejecución de una cavidad para alojar el actuador (ver apart.2.4).
NOTA para la versión con final de carrera mecánico la carrera se reduce 16
mm con un final de carrera y 32 mm con dos finales de carrera.
R251
.
Fig.4
g. 5
Fig.5
IMPORTANTE:
cota B debe siempre ser superior a E:
y en caso de electrocerradura: B≥E.
A ≥ 70 mm - B ≥ 120 mm
NOTA: La suma de A+B = carrera útil (C) para obtener α = 90°. Para
superar dicho valor, después de haber localizado las cotas A y B
óptimas para el montaje, disminuir B o aumentar A lo suficiente para
alcanzar el ángulo de apertura deseado, con atención a Y para evitar
interferencias entre actuador y columna.
-47-
CANCELAS BATIENTES
=
=
para el buen funcionamiento del cierre la
B>E.
~ =
~ =
