DREHFLÜGELTORE
2.

VORBEREITUNG DER INSTALLATION

2.1 Auslegung der elektrischen Anschlüsse
!
Achtung
Es besteht die Pflicht die Metallmassen der Struktur (Tor und Pfeiler) zu erden.
•
Die elektrischen Anschlüsse der Steuer- und Sicherheitsvorrichtungen Ihres Systems gemäß Schaltplan auf Abb.
3 herzustellen und dabei die in diesem Handbuch enthaltenen Warnhinweise und die den installierten
Komponenten beiliegenden Anleitungen zu befolgen. Geeignete (externe oder verdeckte) Kanäle bis zur
Installationsposition der Geräte vorbereiten.
•
Der Kasten mit den elektronischen Elementen ist wasserdicht und muss mindestens 30 cm vom Boden entfernt
positioniert werden. Die Kabelausgänge müssen nach unten gerichtet sein. Die Anschlüsse der
Kabelführungsrohre am Kasten müssen in geeigneter Weise abgedichtet sein, um das Eindringen von
Kondenswasser, Insekten und kleinen Tieren zu verhindern.
•
VERSORGUNG: 230 VAC - Kabel 3x1,5 mm
der Länge der Leitung bemessen.
Bei Erfordernis, das Netzkabel der Automatisierung in eine Kabelummantelung einfügen. Diese Maßnahme vor
dem Anschluss des Kabels an die Abzweigkästen treffen.
•
WICHTIG! Der Leitung stets einen Hauptschalter, der eine allpolige Trennung gewährleistet, mit einer
Mindestkontaktöffnung von 3 mm vorschalten (an einen magnetothermischen Differentialschalter von 6 A mit
Empfindlichkeit von 30 mA anschließen).
• Verbindung von Antrieb/Gerät – die im Anleitungsheft des elektronischen Geräts angegebenen
Anweisungen befolgen.
•
Die als Zubehör erhältlichen Kontroll- und Steuervorrichtungen und die Not-Aus-Taste müssen im Sichtbereich
der Automatisierung und fern von sich in Bewegung befindlichen Teilen sowie auf einer Mindestbodenhöhe von
1,5 m angeordnet sein.

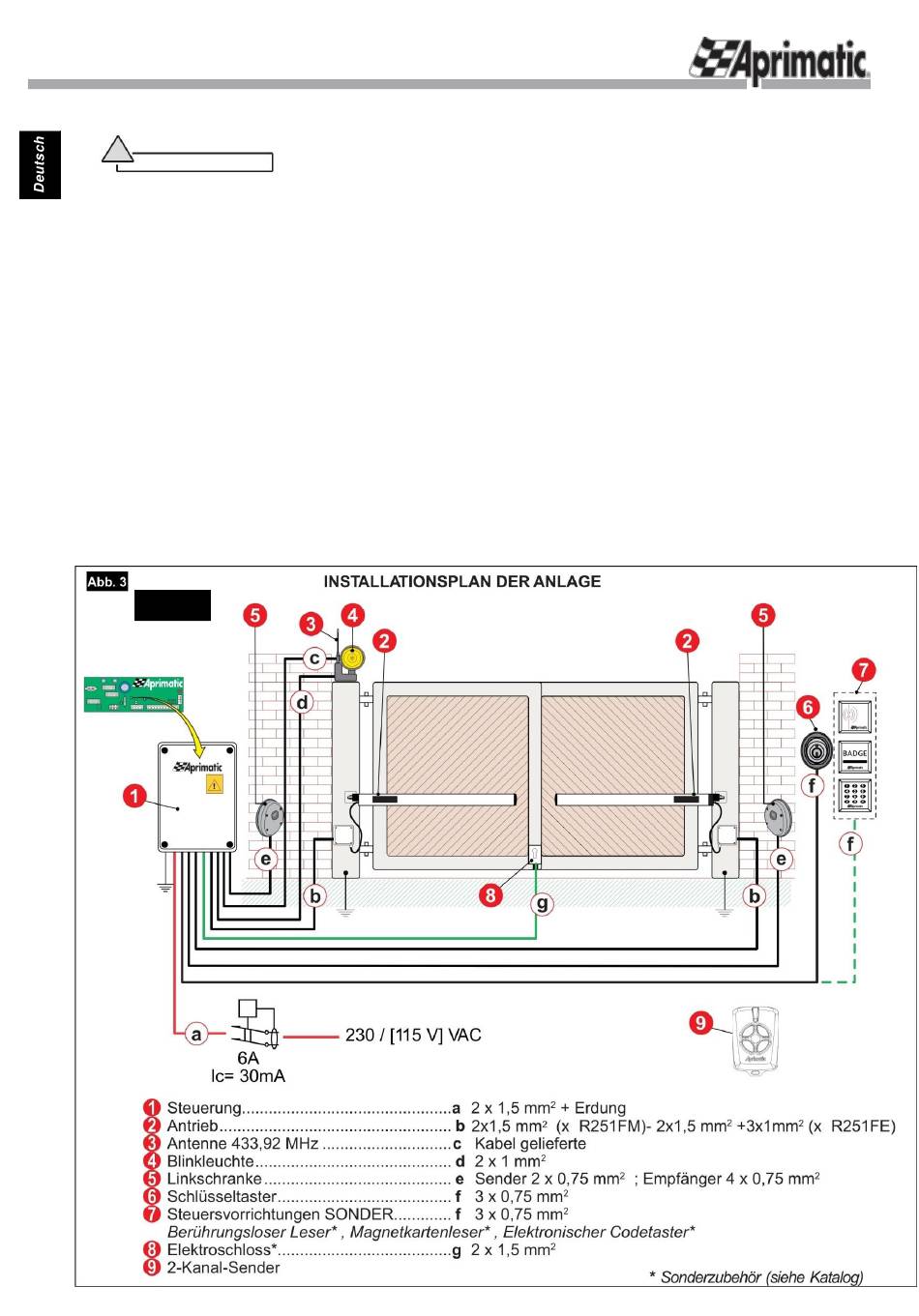

ABB. 3
Die gesamte Anlage muss von fachlich qualifiziertem Personal in vollkommener
Übereinstimmung mit den im Installationsland geltenden Normen (Normen CEI 64
- 8 / EN 60335-1...) ausgeführt werden.
2
(Min. Querschnitt); den Querschnitt des Kabels in Abhängigkeit von
R251
-36-
