17. Conexión trasera
18. Cárter de protección
19. Desbloqueo llave
20. Final de carrera mecánico

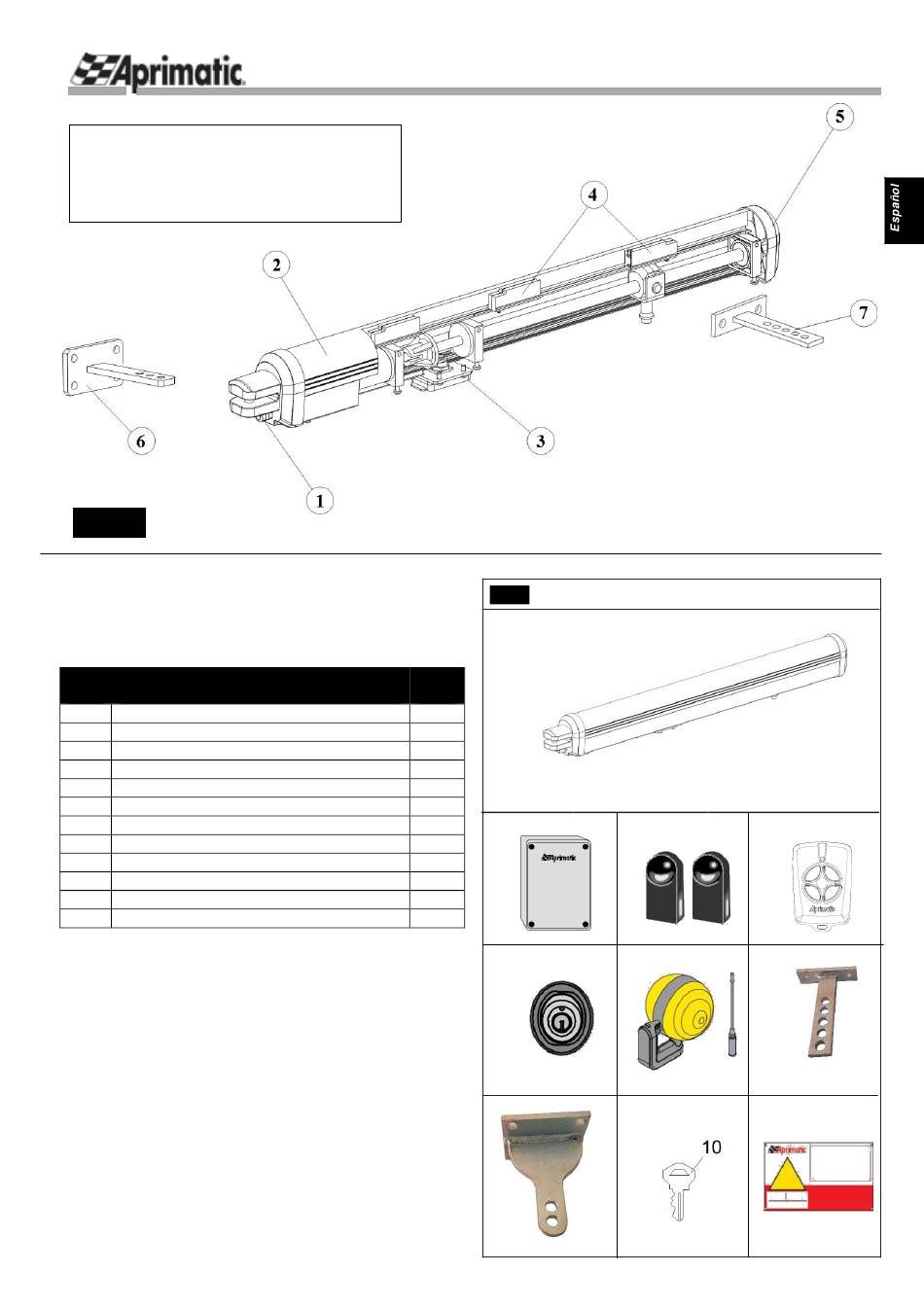

FIG.1A
1.5 Componentes de instalación básica
Comprobar que en la embalaje original estén presentes y
en buen estado todos los componentes enumerados en
tabla siguiente (con referencia a la Fig.2).
ref. descripción
1* Actuador R251
2 Equipo de control Aprimatic
3 Par de fotocélulas ER12-24V
4 Transmisor bicanal TM4
5 Pulsador con llave PC12 E
6 Intermitente ET2 N
7 Kit antena 433 MHz para intermitente
8* Conexión delantera a la cancela
9* Conexión trasera a pared/columna
10* Llave de desbloqueo
11 Placa Aprimatic de señalización
Instrucciones
* artículos contenidos en el embalaje actuador individual.
Todos los demás artículos se deben pedir por separado o
en KIT.
(*) cantidad que se debe reducir a la mitad en caso de
instalación de una sola hoja.
R251
Fig. 2
1
can
t.
2(*)
1
1
1
1
1
1
2
1
1
1
1
1
5
-45-
CANCELAS BATIENTES
17. Tapón delantero
18. Conexión trasera
19. Conexión delantera
3 4
6 7 8
9 11
