13. Hintere Halterung
14. Schutzabdeckung
15. Schlüsselentriegelung
16. Mechanischer Endanschlag
ABB. 1A

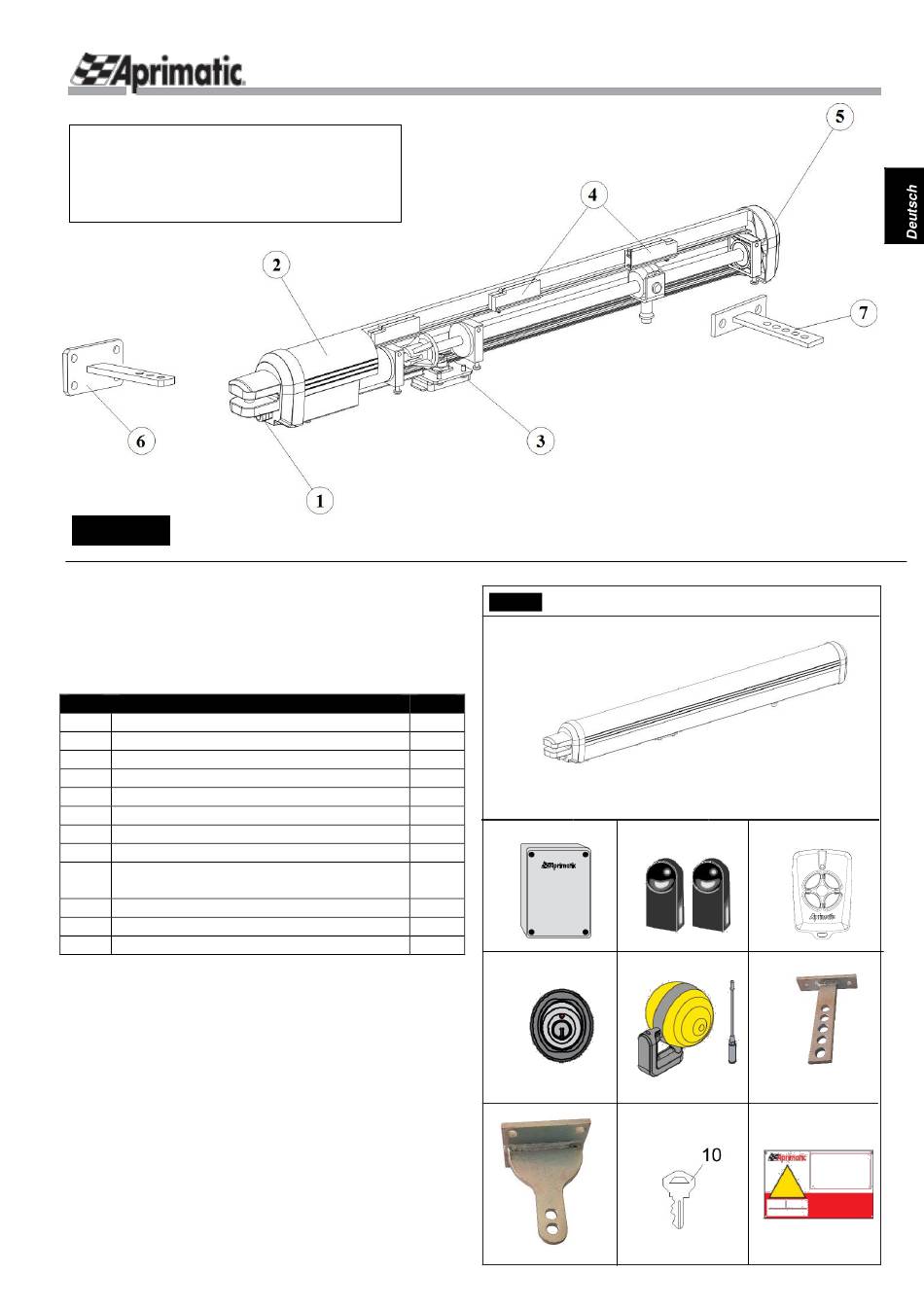

1.5 Komponenten für Grundinstallation
Überprüfen, dass in der gekauften Verpackung alle in der
nachstehenden Tabelle aufgelisteten Komponenten (mit
Bezug auf die Abb. 2) vorhanden sind und sich in einem
guten Zustand befinden.
Bez. Beschreibung
1* Antrieb R251
2 Steuergerät Aprimatic
3 Paar Fotozellen ER12-24V
4 Zweikanal-Sender TM4
5 Schlüsseltaste PC12 E
6 Blinklicht ET2 N
7 Kit Antenne 433 MHz für Blinklicht
8* Vordere Halterung für Anschluss am Tor
Hintere Halterung für Anschluss an
9* Wand/Pfeiler
10* Entriegelungsschlüssel
11 Hinweisschild Aprimatic
Anleitung
* in der Packung eines einzelnen Antriebs enthaltene
Artikel. Alle anderen Artikel müssen separat oder im KIT
bestellt werden.
(*) bei Installationen mit einem Torflügel ist nur die
Hälfte dieser Artikel erforderlich.
R251
Abb. 2
1
Me
2(*)
1
1
1
1
1
2
1
1
1
1
1
1
5
-35-
DREHFLÜGELTORE
14. Vorderer Deckel
15. Hintere Halterung
16. Vordere Halterung
3 4
6 7 8
9 11
