3.3 Posicionamiento delantero actuador

•
Colocar la cancela en posición cerrada.
•
Desbloquear el operador girando 90° la llave de
desbloqueo (ver apart.5.1) y asegurarse de que esté en
posición de tope mecánico en cierre manteniendo un
margen de +5 mm desde el tope.
• Introducir el perno (engrasado de manera abundante)
debajo del operador (fig.12) en el orificio de la conexión
delantera que se debe fijar a la cancela y fijar las partes
con la tuerca con brida suministrada
•
Deslizar manualmente la conexión delantera hasta el
final de carrera en el extremo del operador.
•
Apoyar un nivel en el cárter y nivelar el actuador.
IMPORTANTE: se permite una inclinación MÁX. de ± 3°
considerando el movimiento de la cancela o pequeños
errores de instalación.
•
Fijar el operador a la cancela mediante la conexión
delantera, utilizando los tornillos idóneos.
IMPORTANTE: es obligatorio que la conexión
delantera resulte PARALELA al operador.
3.4 Control de la instalación mecánica
•
Con el operador aún desbloqueado, comprobar, abriendo
y cerrando la hoja, que el actuador pueda moverse
libremente sin roces y sin entrar en contacto con la hoja, ni
con la columna. Comprobar al ángulo de apertura.
•
Una vez efectuado el control, restablecer el bloqueo
girando 90° la llave de desbloqueo y colocar la cancela
en posición de cierre (ver apart. 5.1). ATENCIÓN:
Mover la cancela lentamente y de manera delicada.
3.5 Versión con topes mecánicos de final de carrera
La regulación de los topes es obligatoria cuando la
cancela NO está equipada con topes mecánicos en el
suelo.
•
Con la cancela cerrada, colocar el tope al final del
cierre en el bloque y fijarlo.
•
Abrir la cancela 90° MÁX. (si es necesario desbloquear
el operador: ver apart.5.1), colocar el tope al final de la
apertura en el bloque y fijarlo.
R251
.
-50-

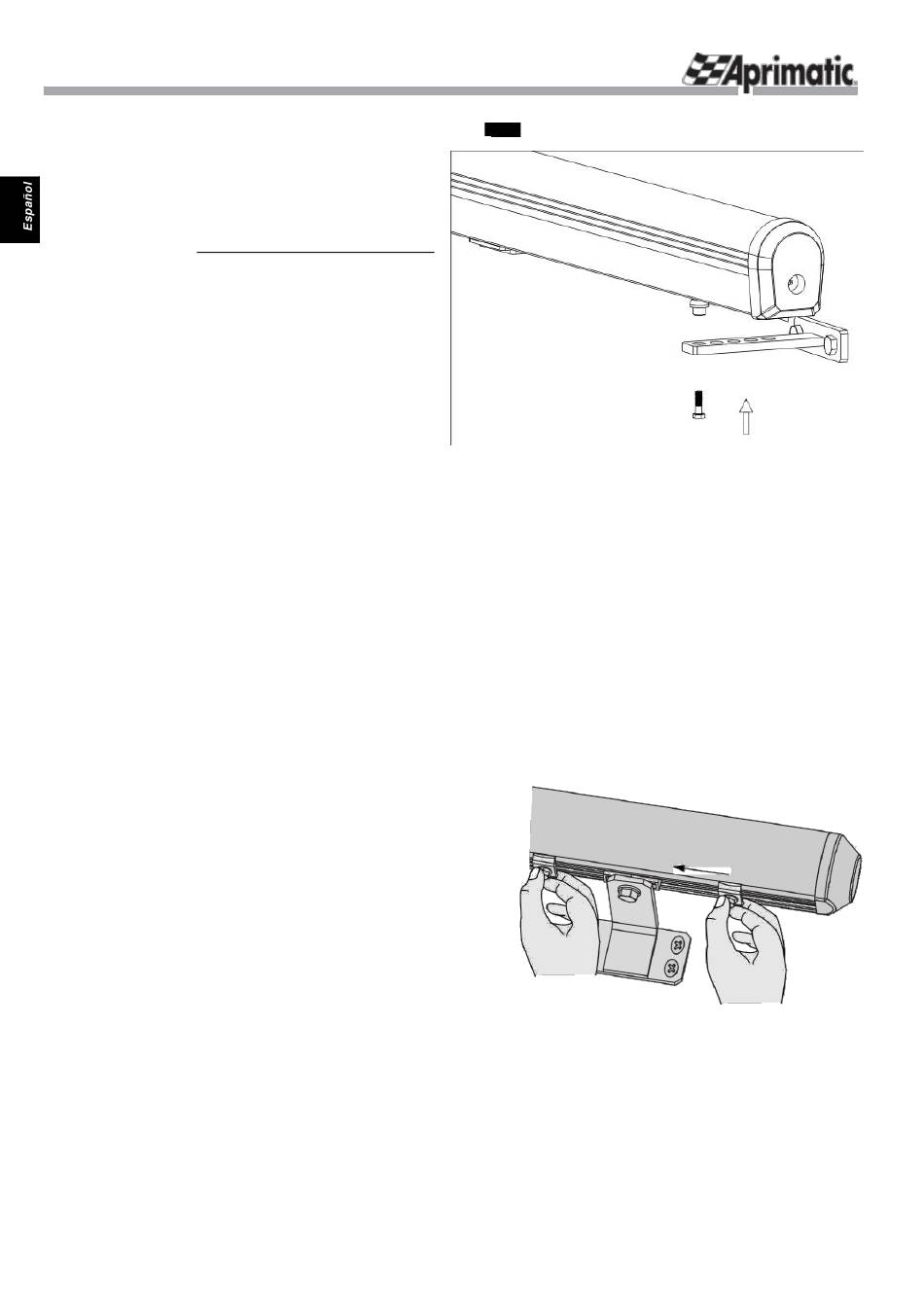

Fig.12
