2.2 Verifiche sul cancello

• Prima di procedere al montaggio eseguire un controllo
completo delle ante, verificando che siano in buone condizioni e
non presentino rotture o danneggiamenti.
• Controllare che il movimento delle ante sia uniforme e le
cerniere siano esenti da giochi e attriti.

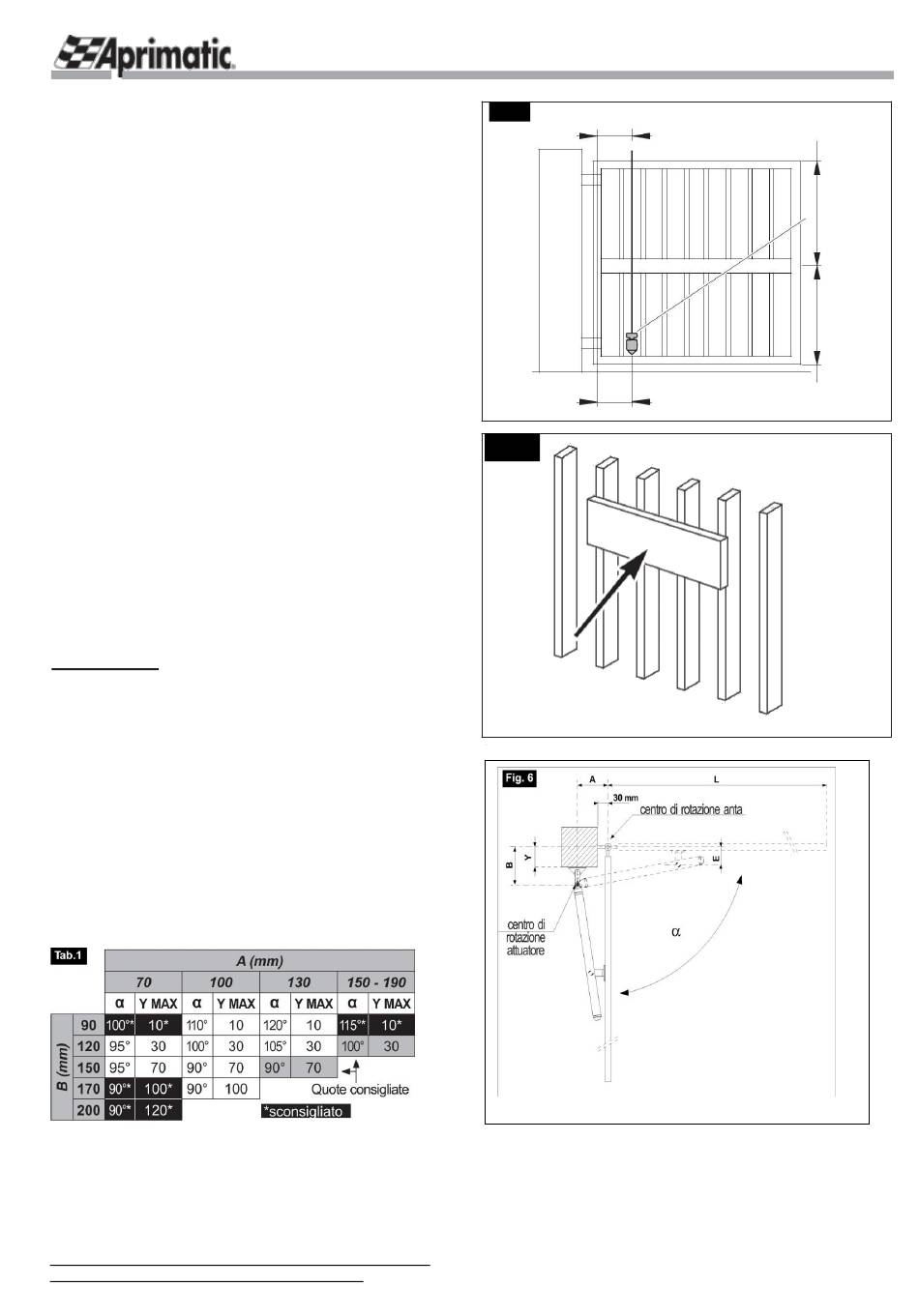

• Verificare che le ante siano a piombo (Fig.4) e perfettamente
ferme in qualsiasi punto della rotazione.
• Controllare, ad ante completamente chiuse, che combacino
uniformemente lungo tutta l'altezza.
• Verificare con un dinamometro che lo sforzo di apertura e
chiusura delle ante, misurato in punta d'anta, non superi i 15
kg. (147 N) - Rif. EN 12604 - EN 12605.
• Se necessario, riparare/sostituire le cerniere per far sì che le
ante si possano movimentare a mano facilmente.
• Verificare che i pilastri di sostegno delle ante siano idonei ed
eseguire le necessarie operazioni di irrobustimento.
• Verificare se la zona di posizionamento dell'attacco anteriore
sul cancello necessiti di rinforzo. Se necessario, saldare un
adeguato supporto (fascione di profilato) in modo da distribuire
il carico su un'ampia zona (Fig.5).
• Eseguire una corretta analisi dei rischi relativi all'impianto e
alla macchina (cancello con automazione) in base alla D.M.
2006/42 CE.

2.3 Posizionamento attacchi

• Scegliere il punto più idoneo, sull'anta, per posizionare in
altezza l'attacco anteriore dell'attuatore. Nei limiti del possibile
posizionarsi a metà dell'altezza dell'anta, nella zona più robusta
e meno soggetta a flessione.
nota: evitare l'installazione vicino a terra per comodità di
utilizzo dello sblocco manuale.
• Definire la posizione in pianta degli attacchi dell'attuatore
rispetto al centro di rotazione dell'anta (Fig.6 e Tab.1).
ATTENTIONE -VERIFICARE sempre quote e angoli di
installazione in relazione alla tipologia costruttiva di
cancello, pilastri e cerniere.
A e B sono le quote di installazione dell'attacco posteriore -
devono essere il più possibile uguali tra loro per ottenere
velocità periferiche uniformi.
Il valore minimo di A è 70mm.
Il valore minimo di B è 120mm.
Sono determinanti per stabilire:
- la corsa utile dell'attuatore (C)
- la velocità periferica dell'anta
- l'angolo di massima apertura dell'anta (α)
Y: quota dal bordo del pilastro all'asse della cerniera del
cancello.
E: quota dal fulcro dell'attacco anteriore all'asse della cerniera
del cancello.
La tab.1 fornisce dati di riferimento, pertanto non obbligatori.
Verificare sempre quote e angoli di installazione in relazione alla
tipologia costruttiva del cancello, pilastro e cerniere.
IMPORTANTE Se la distanza tra lo spigolo del pilastro e il centro di
rotazione dell'anta supera la quota Y max. indicata in tabella, oppure
quando l'anta è ancorata a una parete continua si rende necessaria
l'esecuzione di una nicchia per alloggiare l'attuatore (vedi par.2.4).
NOTA per la versione con fine corsa meccanici la corsa si rduce di
16mm con un fine corsa e di 32mm con due fine corsa.
R251
.
Fig.4
g. 5
Fig.5
IMPORTANTE:
quota B deve sempre risultare superiore a E:
e in caso di elettroserratura: B≥E.
A ≥ 70 mm - B ≥ 120 mm
NOTA: La somma di A+B = corsa utile (C) per ottenere α = 90°. Per
oltrepassare tale valore, dopo avere individuato le quote A e B ottimali
per il montaggio, diminuire B oppure aumentare A quanto basta a
raggiungere l'angolo di apertura desiderato, con attenzione a Y per
evitare interferenze tra attuatore e pilastro.
-7-
CANCELLI BATTENTI
=
=
per il buon funzionamento della chiusura la
~ =
~ =
B>E.
