PORTAILS BATTANTS

3.3 Positionnement avant de l'actionneur

•
Fermer le portail.
•
Débloquer l'opérateur en tournant de 90° la clé de
déblocage (voir par.5.1) et s'assurer qu'il est en position
de butée mécanique en fermeture en conservant une
marge de +5 mm par rapport à la butée fixe.

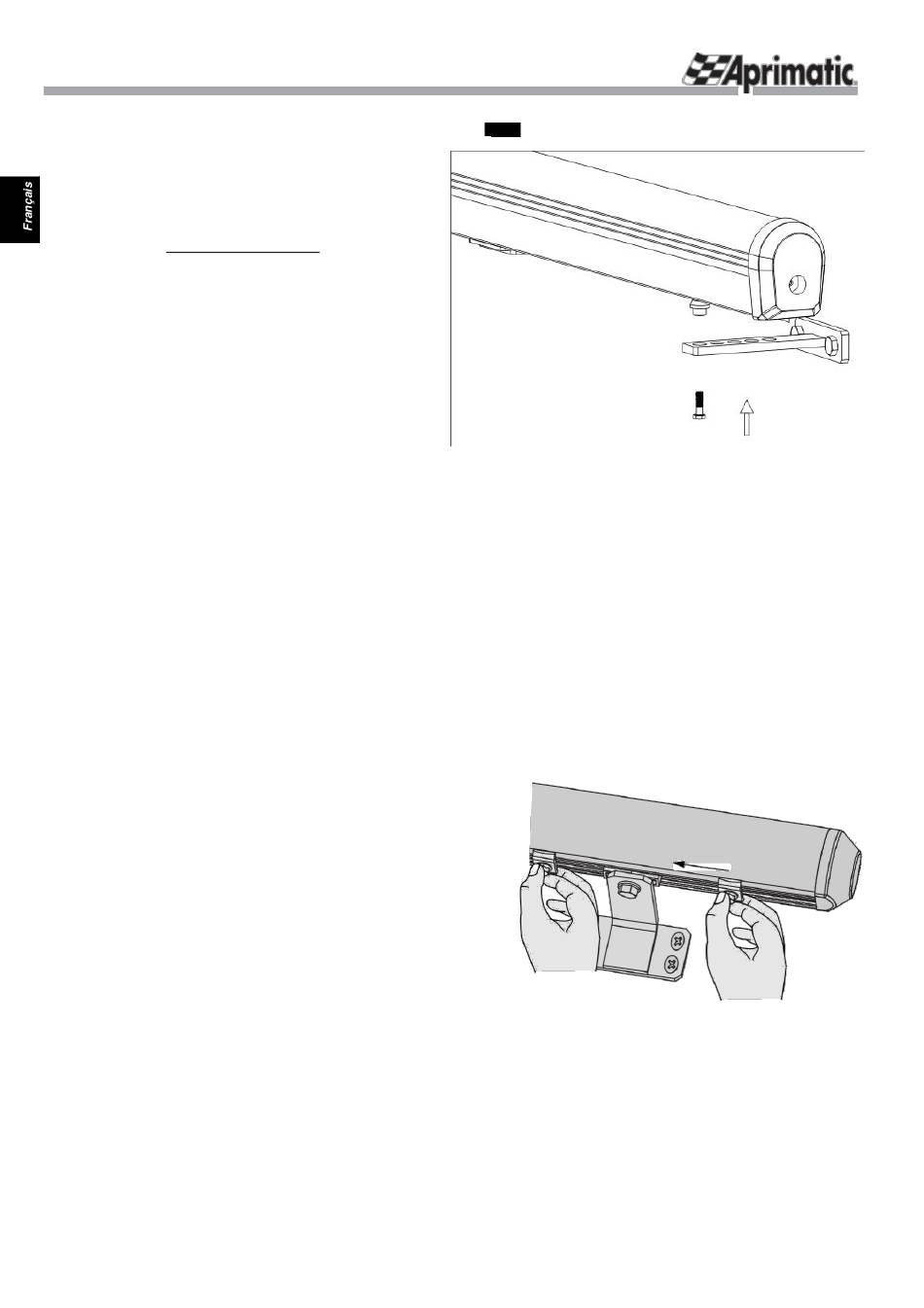

• Insérer le pivot (abondamment graissé) sous l'opérateur
(fig.12) dans le trou de l'attache avant à fixer au portail et
fixer les pièces avec l'écrou bridé fourni.
•
Faire glisser manuellement l'attache avant jusqu'à la
position de fin de course à l'extrémité de l'opérateur.
•
Poser un niveau sur le carter et niveler l'actionneur.
IMPORTANT : une inclinaison MAX de ± 3° est
admise tenant compte du mouvement du portail ou
des petites erreurs d'installation.
•
Fixer l'opérateur au portail avec l'attache avant, en
utilisant les vis prévues à cet effet.
IMPORTANT : l'attache avant doit obligatoirement
être parallèle à l'opérateur.
3.4 Contrôle de l'installation mécanique
•
Avec l'opérateur encore débloqué, vérifier, en ouvrant
et en refermant le vantail, que l'actionneur peut se
déplacer librement sans frottement et sans entrer en
contact ni avec le vantail, ni avec le pilier. Vérifier l'angle
d'ouverture.
•
Effectuer le contrôle, rétablir le blocage en tournant de
90° la clé de déblocage et ouvrir le portail (voir par. 5.1).
ATTENTION : Déplacer le portail lentement et sans le
secouer.
3.5 Versions avec butées mécaniques de fin de
course
Le réglage des butées est obligatoire quand le portail
n'est PAS pourvu de butées mécaniques au sol.
•
Lorsque le portail est fermé, placer la butée en position
de fermeture complète sur le bloc et le fixer.
•
Ouvrir le portail à 90° MAX (si nécessaire, débloquer
l'opérateur : voir par.5.1), placer la butée en position
d'ouverture complète sur le bloc et le fixer.
R251
Fig.12
