DREHFLÜGELTORE
HÖHEN DER VORDEREN HALTERUNG
2.4 Ausführung einer Nische in gemauerten Pfeilern zur rückseitigen Befestigung
Für die rückseitige Befestigung des Antriebs an gemauerten Pfeilern kann es erforderlich sein, Aufnahmenische herstellen zu
müssen.

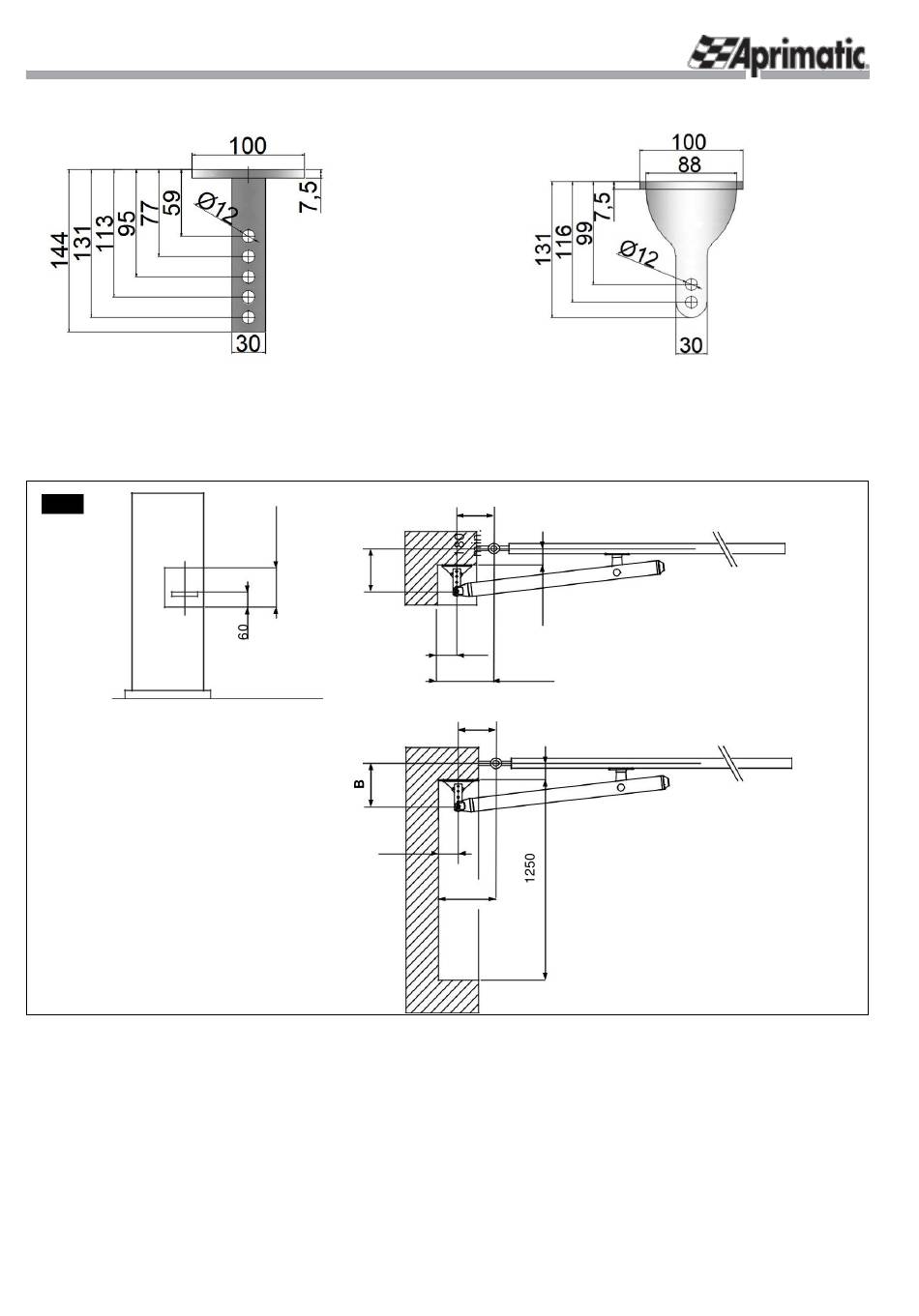

Für die richtige Dimensionierung der Nischen siehe Abb. 9.
Abb. 9
R251
A
BB
50
153 min.
A
Y
50
150
-38-
HÖHEN DER HINTEREN HALTERUNG
MAX. von der Scharnierachse
bis Plattenbeginn
