CANCELAS BATIENTES
COTAS CONEXIÓN DELANTERA
2.4 Ejecución cavidad en las columnas de mampostería para fijación trasera
Para la fijación trasera del actuador en columnas de mampostería, puede ser necesario efectuar cavidades de alojamiento.

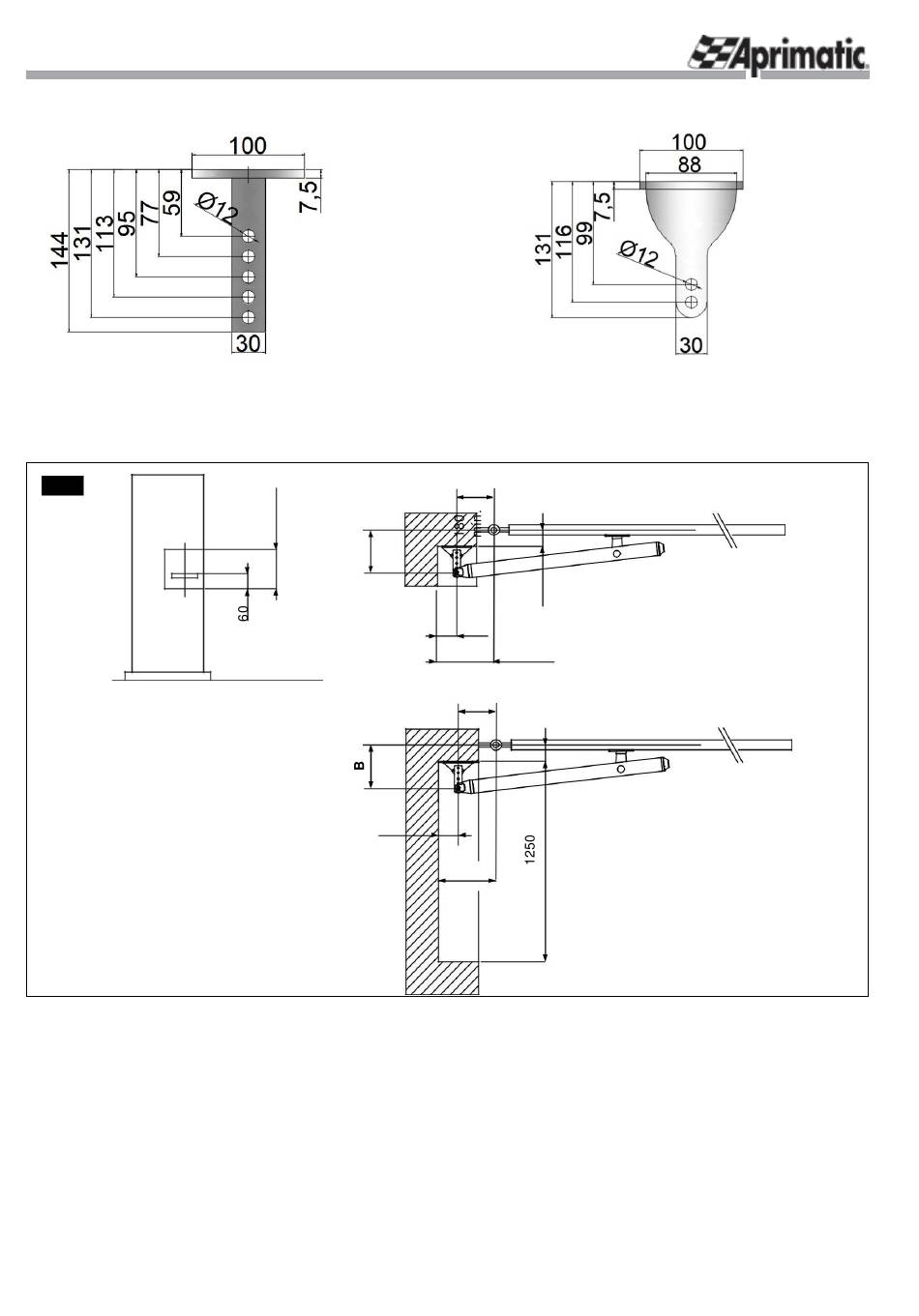

Para el dimensionamiento correcto de las cavidades ver la Fig.9.
Fig.9
R251
COTAS CONEXIÓN TRASERA
A
CC
5
0
154 mín.
A
Y
50
150
-48-
MÁX. desde eje bisagra
hoja hasta inicio placa
