PORTAILS BATTANTS

COTES ATTACHE AVANT

2.4 Exécution de niche sur piliers en maçonnerie pour fixation arrière
Pour la fixation arrière de l'actionneur sur des piliers en maçonnerie, il peut être nécessaire de réaliser des niches de logement.

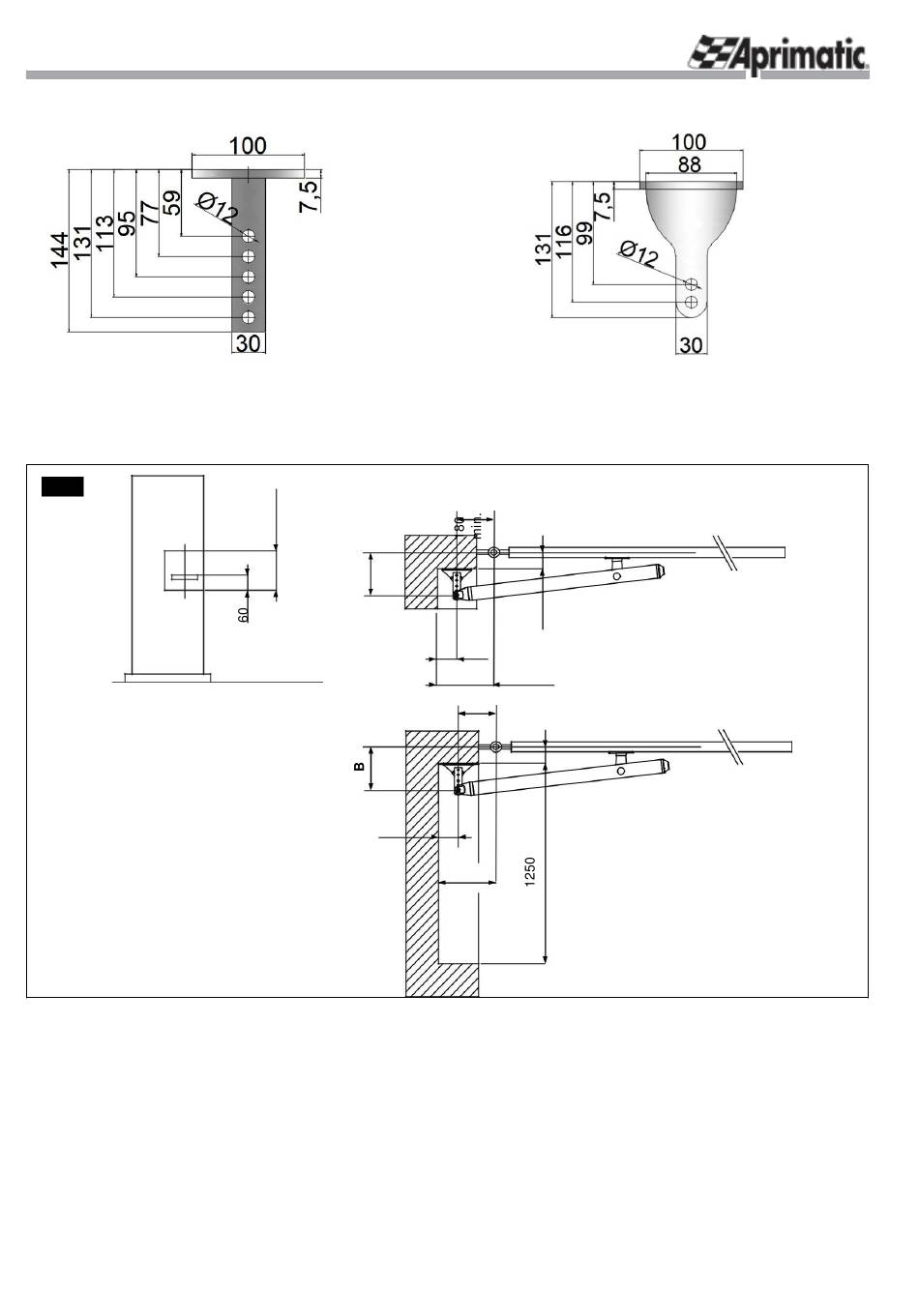

Pour le correct dimensionnement des niches, voir la Fig.9.
Fig.9
R251
COTES ATTACHE ARRIÈRE
50
150
-28-
A
AA MAX de l'axe de la
5
charnière du vantail au
0
début du pilier
152 min.
A
Y
