CANCELLI BATTENTI

3.3 Posizionamento anteriore attuatore

•
Portare il cancello in posizione chiusa.
•
Sbloccare l'operatore ruotando di 90° la chiave di
sblocco (vedi par.5.1) e accertarsi che sia in posizione di
battuta meccanica in chiusura mantenendo un margine di
+5mm dal fermo battuta.
• Inserire
il perno (abbondantemente
sottostante all'operatore (fig.12) nel foro dell'attacco
anteriore da fissare al cancello e fissare le parti con il
dado flangiato fornito
.
•
Far slittare manualmente l'attacco anteriore fino a fine
corsa all'estremità dell'operatore.
•
Appoggiare una livella sul carter e mettere in bolla
l'attuatore.
IMPORTANTE: è ammessa un'inclinazione MAX di ±
3° in considerazione del movimento del cancello o di
piccoli errori di installazione.
•
Fissare l'operatore al cancello mediante l'attacco
anteriore, utilizzando le viti idonee.
IMPORTANTE: l'attacco anteriore deve
obbligatoriamente risultare PARALLELO
all'operatore.

3.4 Controllo dell'installazione meccanica

•
Con l'operatore ancora sbloccato, verificare, aprendo e
chiudendo l'anta, che
liberamente senza attriti e senza entrare a contatto né
con l'anta, né col pilastro. Verificare l'angolo di apertura.
•
Effettuato il controllo, ripristinare il blocco ruotando di
90° la chiave di sblocco e portare il cancello in posizione
di chiusura (vedi par. 5.1). ATTENZIONE: Muovere il
cancello lentamente e senza strattonarlo.
3.5 Versione con fermi meccanici di finecorsa
La regolazione dei fermi è obbligatoria quando il
cancello NON è provvisto di battute meccaniche a
terra.
•
A cancello chiuso, portare il fermo in chiusura a battuta
sul blocchetto in e fissarlo.
•
Aprire il cancello a 90° MAX (se necessario sbloccare
l'operatore: vedi par.5.1), portare il fermo in apertura a
battuta sul blocchetto e fissarlo.
ingrassato)
l'attuatore possa muoversi
-10-
R251

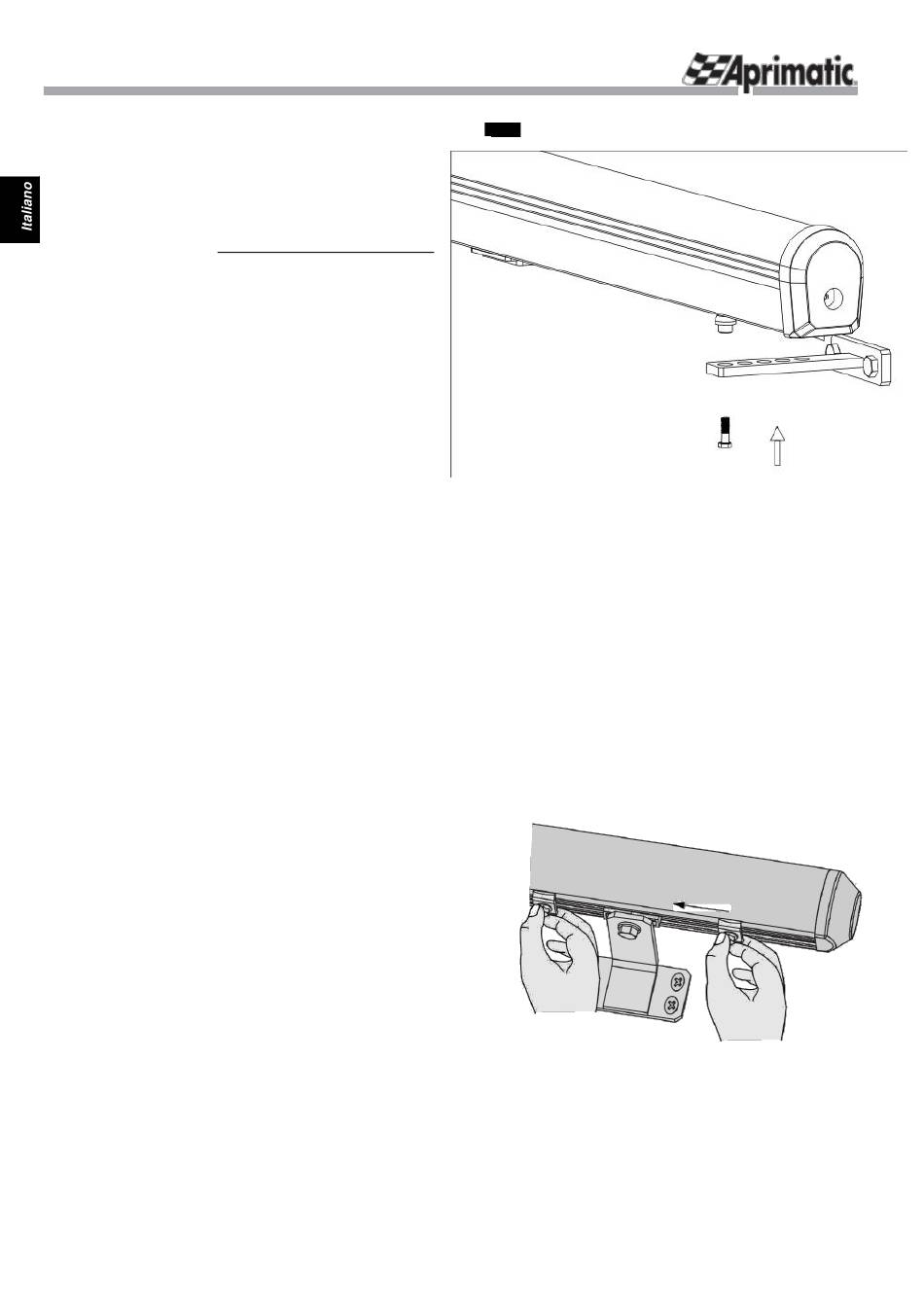

Fig.12
