CANCELLI BATTENTI
QUOTE ATTACCO ANTERIORE

2.4 Esecuzione nicchia su pilastri in muratura per fissaggio posteriore

Per il fissaggio posteriore dell'attuatore su pilastri in muratura, può essere necessario eseguire delle nicchie di alloggiamento.

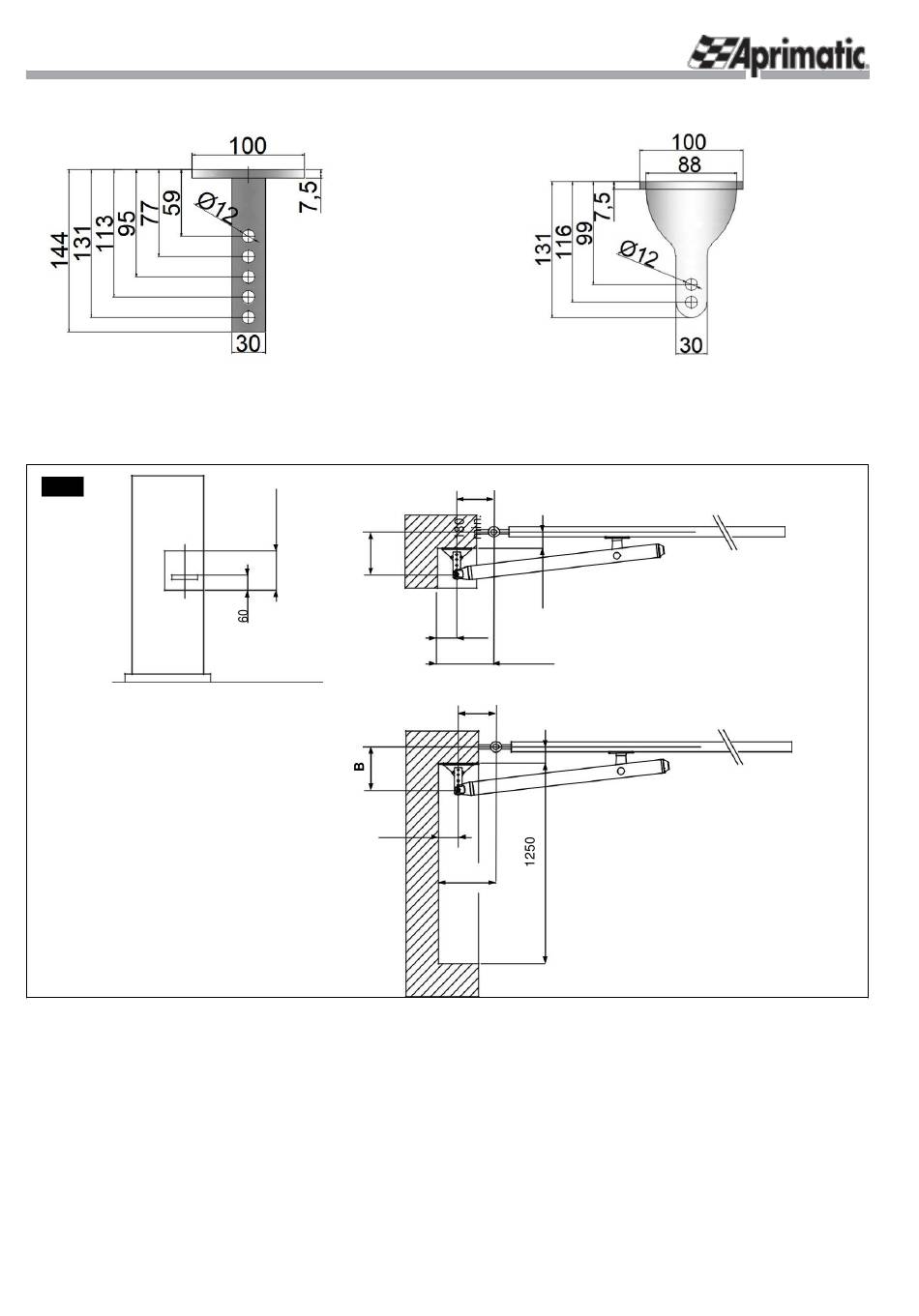

Per il corretto dimensionamento delle nicchie si veda la Fig.9.
Fig.9
R251
QUOTE ATTACCO POSTERIORE
A
Y
50
150 min.
A
Y
50
150
-8-
MAX. da asse cerniera
anta a inizio piastra
