PORTAILS BATTANTS
2. PRÉPARATION DE L'INSTALLATION
2.1 Prédisposition connexions électriques
!
Attention
conformité avec les normes en vigueur dans le pays d'installation
(normes CEI 64 - 8 / EN 60335-1...)
La mise à la terre des masses métalliques de la structure est obligatoire (portail et piliers).

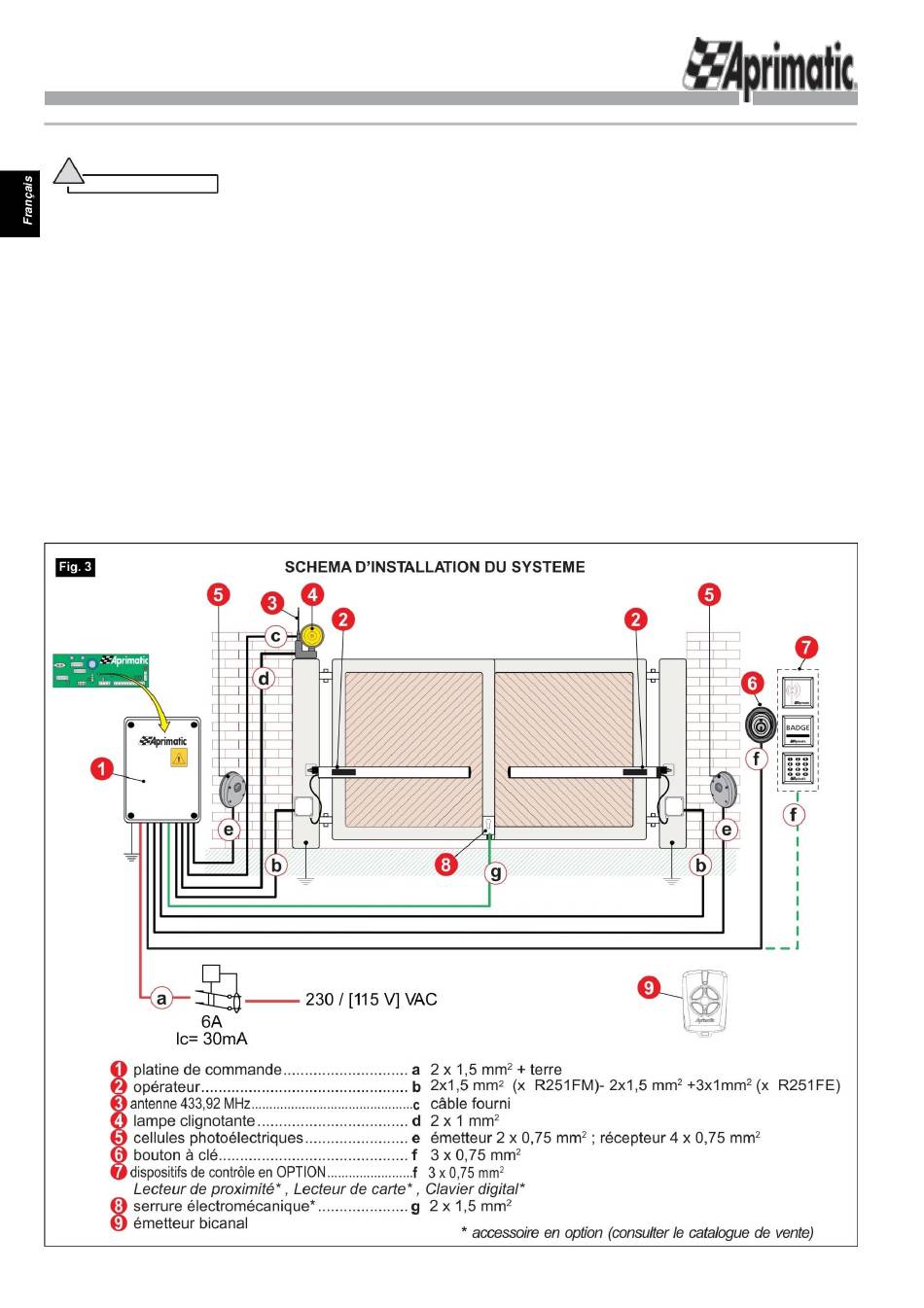

• Préparer les connexions électriques des dispositifs de contrôle et de sécurité du système selon le schéma de la
fig.3 en respectant les avertissements fournis dans ce manuel et les instructions jointes aux composants installés.
Prédisposer des canalisations adéquates (externes ou encastrées) jusqu'à la position d'installation des dispositifs.
• Le boîtier contenant les éléments électroniques est étanche et doit être positionné à au moins 30 cm au-dessus du sol,
les sorties de câbles doivent être orientées vers le bas. Les raccords des tuyaux de retenue des câbles au boîtier doivent
être correctement scellés pour empêcher l'entrée de la condensation, des insectes et des petits animaux.
• ALIMENTATION : 230V CA - Câble 3x1,5mm
fonction de la longueur de la ligne.
S'il est nécessaire d'installer une gaine de protection dans le câble d'alimentation de l'automatisme, le faire avant de
connecter le câble aux boîtiers de dérivation.
•
IMPORTANT ! Toujours installer, en amont de la ligne, un interrupteur général assurant une coupure omnipolaire avec une
ouverture minimale des contacts de 3 mm (connecter à un disjoncteur magnétothermique différentiel de 6 A - sensibilité 30 mA).
• Connexion actionneur/appareil – suivre les indications reportées sur la notice de l'appareil électronique.
• Les dispositifs accessoires de contrôle et de commande, ainsi que le bouton d'urgence, doivent se trouver dans le
champ visuel de l'automatisme, à l'écart des pièces mobiles et à une hauteur minimale de 1,5 m du sol.
L'ensemble de l'installation doit être réalisé par un personnel qualifié et en parfaite
2
(sect. minimale) ; dimensionner opportunément la section du câble en
R251
-26-
