Fixation De La Tête De Coupe - Evolution Rage 3 Guide D'assemblage

Cutting Head
Carriage
Slide
Arms

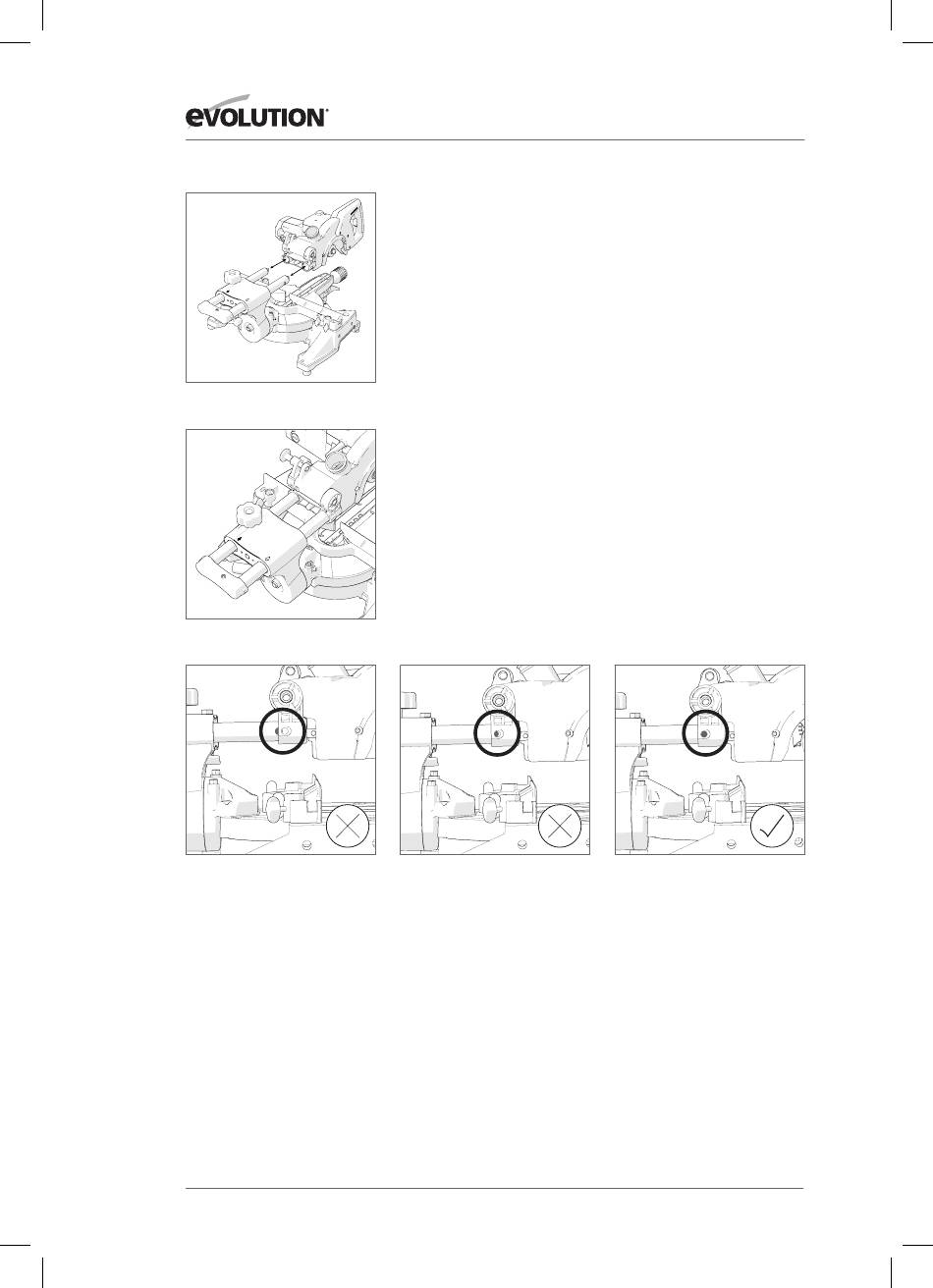

Fig. 10a
Fig. 10b
Fig. 11
FIXATION DE LA TÊTE DE COUPE
AVERTISSEMENT : le câble électrique ne doit pas tomber à
travers ou entre les deux bras du chariot de guidage.
Les pièces mobiles de la machine risquent de coincer le câble
et de l'endommager.
Alignez la tête de coupe sur les bras du chariot de guidage.
Poussez fermement la tête sur les bras du chariot, jusqu'à ce que
le déploiement des ergots de centrage produise un décli
(Fig. 10a et 10b)
Vérifiez l'intégrité de l'installation.
Vus des côtés de la tête de coupe, les ergots de centrage verts
déployés doivent être entièrement visibles. (Fig. 11)
30
