CABEZAL DE CORTE
GUÍAS DE
DESLIZAMIENTO
Fig. 10a
Fig. 10b
Fig. 11

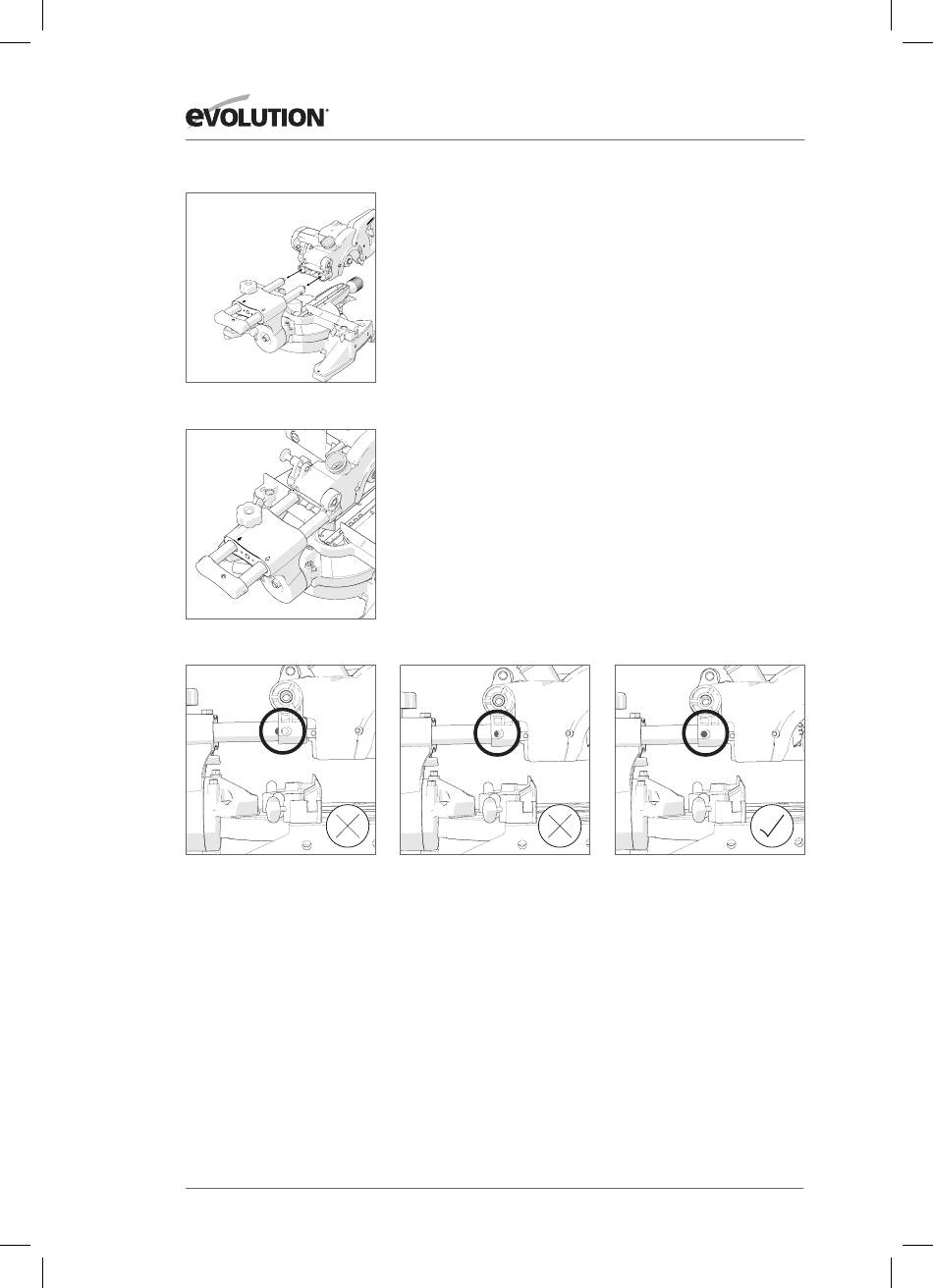

INSTALACIÓN DEL CABEZAL DE CORTE
ADVERTENCIA: Evite que el cable de alimentación caiga entre
las dos guías de deslizamiento o junto a las mismas.
El cable puede dañarse si se queda atrapado por cualquiera de
las piezas móviles de la herramienta.
Proceda a alinear el cabezal de corte con las dos guías deslizantes.
Empuje firmemente el cabezal hacia las guías de deslizamiento
hasta que perciba el "clic" de los topes posicionadores al extenders.
(Fig. 10a & 10b)
Compruebe la integridad de la instalación.
Los topes posicionadores de color verde extendidos deben ser
totalmente visibles al observarlos desde los laterales del cabezal
de corte. (Fig. 11)
