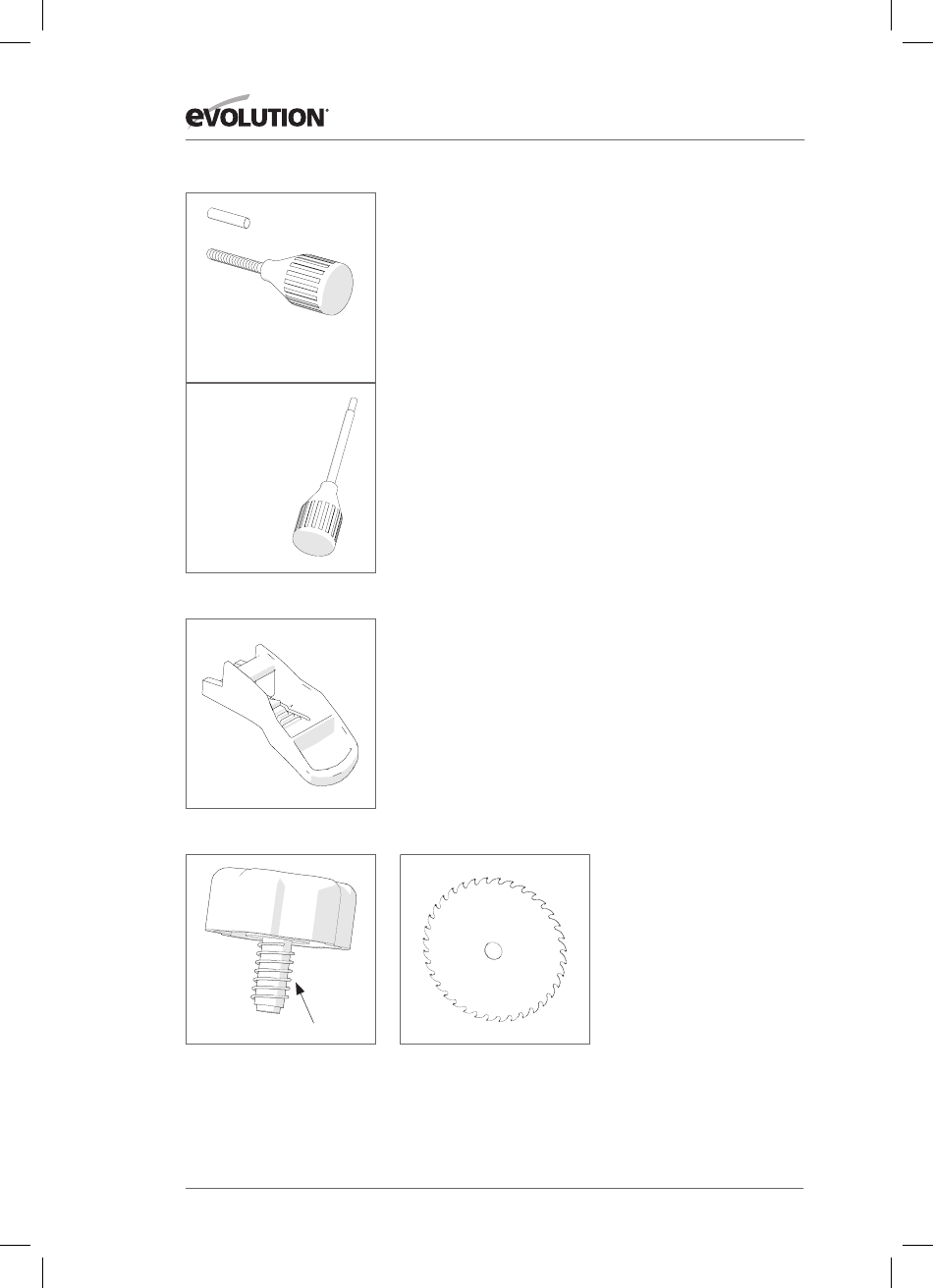

Evolution Rage 3 Guide D'assemblage page 26

ENTRETOISE
POIGNÉE
COURTE DE BLOCAGE
DE L'ONGLET
POIGNÉE
LONGUE DE
BLOCAGE
Fig. 2a
Fig. 2b
RESSORT ANTIVIBRATOIRE
Fig. 2c
Les pièces suivantes sont à installer également :
• Poignée de blocage de l'onglet (Fig. 2a).
• Levier de blocage de butée fixe (Fig. 2b).
• Vis de blocage des glissières et ressort antivibratoire (Fig. 2c)
• Lame (Fig. 2d).
Remarque : selon la machine achetée, l'équipement est livré
avec un des deux types de poignée de blocage de l'onglet.
Seule la poignée courte de blocage de l'onglet oblige à recourir
à l'entretoise.
(Fig. 2a) Insérez l'entretoise sur la poignée filetée de
blocage de l'onglet avant de l'installer (machines à poignée
courte de blocage de l'onglet uniquement).
AVERTISSEMENT : la lame doit être montée en dernier. Son
montage ne doit intervenir qu'après le processus d'assemblage
et les contrôles de sécurité de l'assemblage.
Voir la liste des contrôles de sécurité de l'assemblage de
la page 34.
Fig. 2d
26
