PROCÉDURE D'ASSEMBLAGE
Sélectionnez les glissières du chariot de guidage et le socle
rotatif, ainsi que le col de biseau.

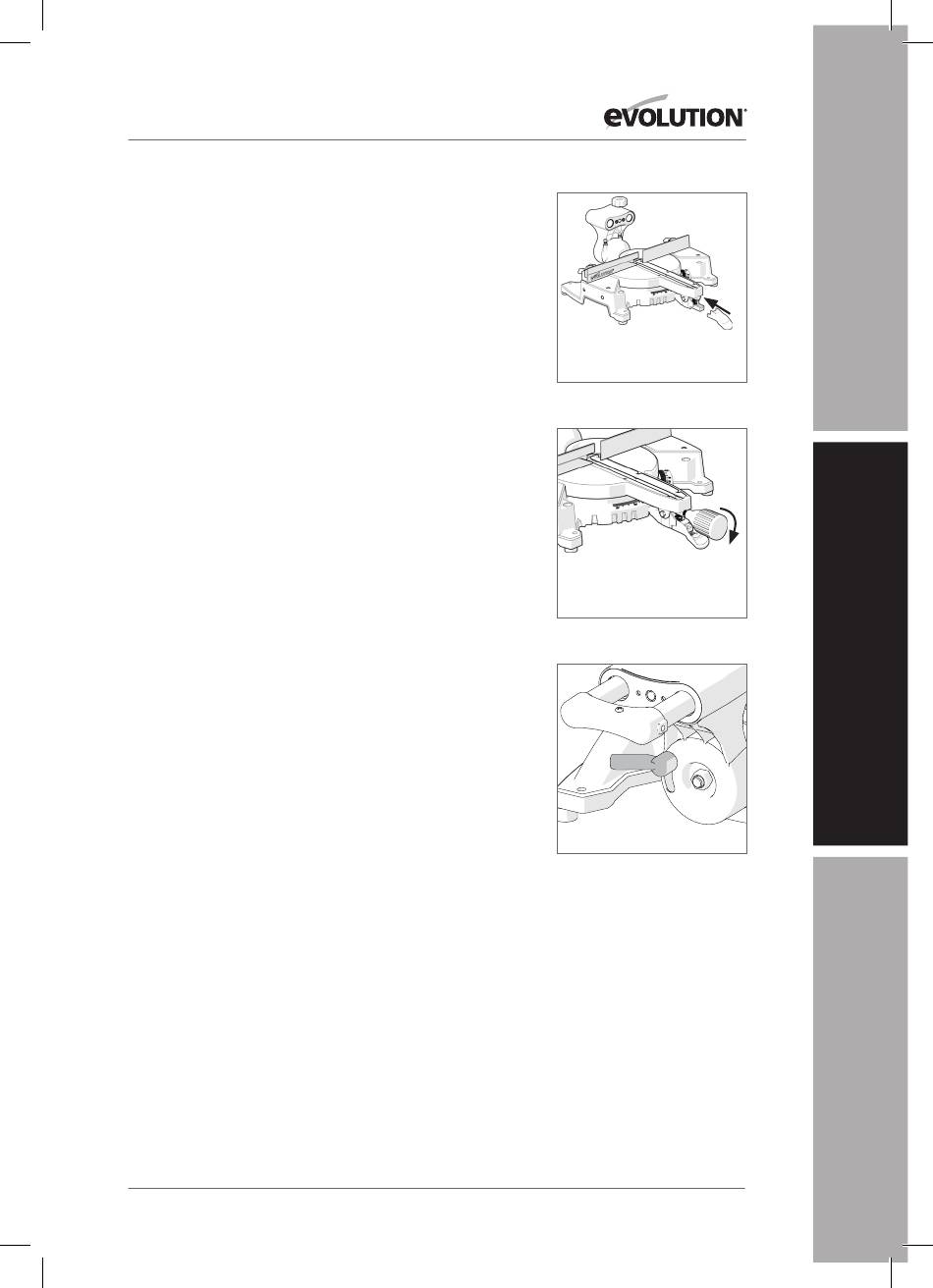

Installation du levier de blocage de butée fixe
Le levier de blocage de butée fixe fait pression contre le
mécanisme du levier situé immédiatement sous la poignée de
blocage de l'onglet (Fig 3a).
Installation de la poignée de blocage de l'onglet
La tige filetée de la poignée de blocage de l'onglet s'insère
dans un « tunnel » ou se visse sur un bossage (selon le type de
machine acheté) situé immédiatement au-dessus du levier de
blocage de butée fixe.
• Insérez soigneusement la poignée de blocage de l'onglet,
à fond, dans la rallonge de la table rotative.
• Faites tourner la poignée de blocage de l'onglet dans le
sens horaire pour la faire prendre et la faire entrer dans le
mécanisme de blocage (Fig. 3b).
• Vissez fermement la poignée de blocage de l'onglet,
pour bloquer la table rotative.
Régler le col de biseau sur 0˚
Le col de biseau livré déjà monté sur le socle rotatif est incliné à 45˚
vers la gauche. Avant d'insérer les glissières du chariot de guidage
dans le col de biseau, vous devrez régler ce dernier à la verticale (0˚).
• Desserrez la poignée de blocage de l'inclinaison (Fig. 4).
• Faites pivoter le col de biseau à la position verticale, pour le
mettre contre la butée 0˚.
• Resserrez la poignée de blocage de l'inclinaison.
LEVIER DE BLOCAGE
Fig. 3a
Fig. 3b
Fig. 4
27
DE BUTÉE FIXE
POIGNÉE DE
BLOCAGE DE
