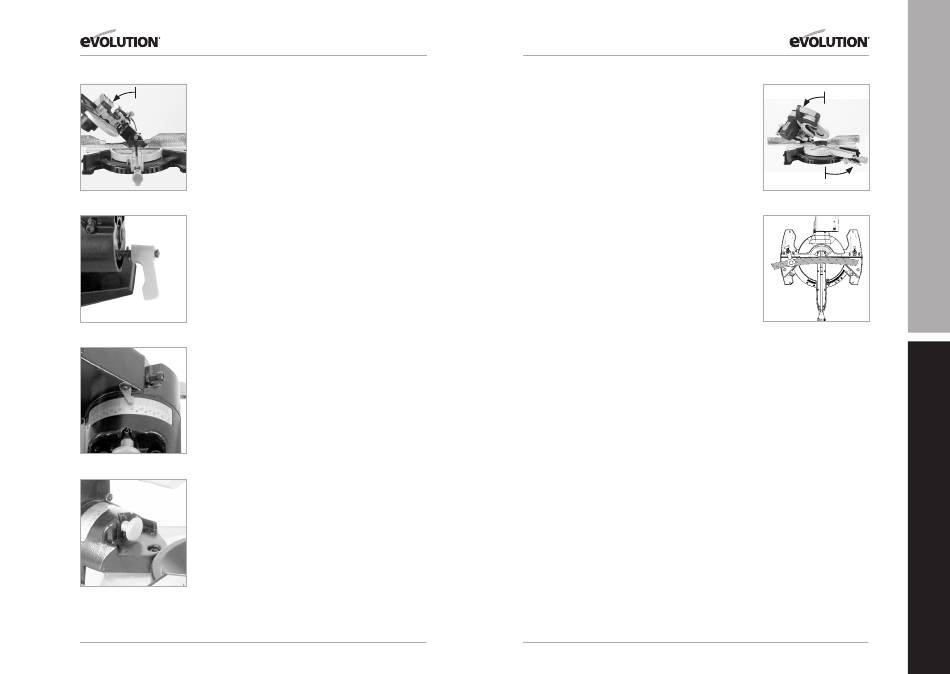

COUPE EN BISEAU – INCLINAISON DE LA TÊTE DE COUPE
Une coupe en biseau (Image 31) s'effectue avec la table
pivotante réglée à 0°.
Note : Il peut s'avérer nécessaire de régler la partie supérieure de la
protection pour permettre le libre mouvement de la tête de coupe.
La tête de coupe peut être inclinée entre la position perpendiculaire
(0°) et l'angle maximum de 45°, à gauche et à droite. La coupe en
biseau est possible avec ou sans le chariot coulissant.
Image. 31
Inclinaison de la tête de coupe à gauche :
• Desserrez le levier de blocage de biseau (Image 32)
• Inclinez la tête de coupe à l'angle désiré.
Un rapporteur est fourni pour permettre les réglages
(Image 33)
• Serrez le levier de blocage de biseau lorsque l'angle de
biseau désiré est atteint.
Image. 32
Note : Le levier de blocage de biseau est un levier à ressort, ce
qui permet de le repositionner sur sa vis. Un repositionnement
peut s›avérer nécessaire pour éviter de gêner d›autres parties
de l›outil lorsque certains angles sont sélectionnés.
Pour repositionner :
• Soulever le levier et tournez-le à la bonne position.
• Relâchez le levier.
Tenez-vous à gauche de la poignée lors de la réalisation
d'une coupe.
Image. 33
Lorsque la coupe est terminée :
• Relâchez l'interrupteur Marche/Arrêt en laissant vos mains
dans la même position et en attendant que la lame s'arrête
complètement.
• Laissez la tête de coupe retourner en position haute,
la protection inférieure de la lame totalement déployée,
avant de retirer vos mains.
• Remettez la tête de coupe en position verticale
• Serrez le levier de blocage de biseau.
Inclinaison de la tête de coupe à gauche :
• Retirez la goupille d'accès au biseau droit et tournez-la sur ¼
Image. 34
de tour pour la maintenir en position libre.
64
www.evolutionpowertools.com
www.evolutionpowertools.com
• Desserrez le levier de blocage de biseau
• Inclinez la tête de coupe à l'angle désiré
• Resserrez le levier de blocage de biseau.
Lorsque la coupe est terminée :
• Relâchez l'interrupteur Marche/Arrêt en laissant vos mains
dans la même position et en attendant que la lame s'arrête
complètement.
• Laissez la tête de coupe retourner en position haute , la
protection inférieure de la lame totalement déployée, avant
de retirer vos mains.
• Remettez la tête de coupe en position verticale
• Remettez la goupille d'accès au biseau droit en position
• Resserrez le levier de blocage de biseau.
COUPE COMPOSÉE
(Image 35)
Une coupe composée consiste en une combinaison d'onglet
et de biseau. Lorsqu'une coupe composée est nécessaire,
sélectionnez les positions d'onglet et de biseau désirées selon
les descriptions ci-dessus. Si possible, le chariot coulissant doit
être déployé. Vérifiez toujours que la lame coulissante ne gêne
pas la protection de l'outil ou toute autre partie de l'outil.
Réglez la(les) section(s) supérieures de la protection selon
les besoins.
COUPE D'UN MATÉRIAU COURBE
(Image 36)
Avant de commencer à couper une pièce à usiner, vérifiez
si elle est courbe. Dans ce cas, la pièce à usiner doit être
positionnée de la façon présentée dans ce manuel.
Evitez de mal positionner la pièce à usiner ou de couper la
pièce sans vous aider de la protection.
RETRAIT DE MATIÈRES COINCÉES
• Arrêtez la scie en relâchant l'interrupteur
• Laissez la lame s'arrêter complètement
• Débranchez la scie du secteur
• Retirez soigneusement tous les débris coincés
• Vérifiez l'état et le bon fonctionnement de la protection
de sécurité.
• Vérifiez l'état des autres parties de l'outil (la lame par exemple)
• Faites remplacer les parties endommagées par un technicien
compétent et vérifiez une nouvelle fois l'outil avant de l'utiliser.
65
