PROCEDIMIENTO DE MONTAJE
Seleccione las guías de deslizamiento, la base giratoria y el
cuello de bisel.

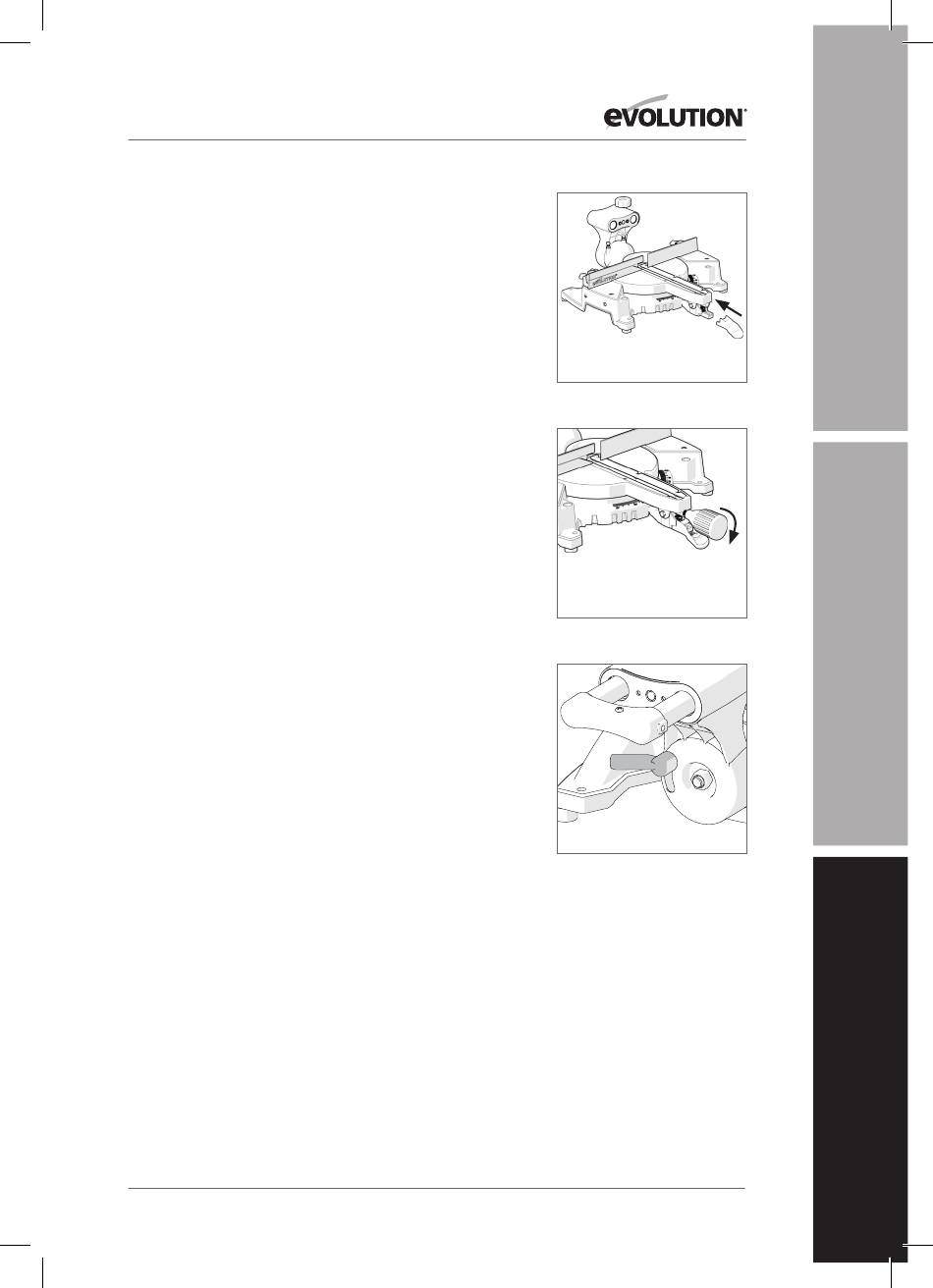

Instalación de la palanca de ajustes prefijados
La palanca de ajustes prefijados se coloca empujándola sobre
su mecanismo, situado justo debajo del pomo de bloqueo de
inglete. (Fig 3a)
Instalación del pomo de bloqueo de inglete
El vástago roscado del pomo de bloqueo de inglete se
coloca deslizándolo dentro de la abertura provista al efecto o
atornillándolo a un refuerzo (según el modelo de herramienta
adquirida) situado justo encima de la palanca de ajustes prefijados.
• Introduzca cuidadosamente y en toda su longitud el pomo
de bloqueo de inglete en la extensión de la mesa giratoria.
• Gire el pomo de bloqueo de inglete en sentido horario e
introdúzcalo en el mecanismo de bloqueo. (Fig. 3b)
• Apriete firmemente el pomo de bloqueo de inglete para
enclavar la mesa giratoria en su posición.
Ajuste del cuello de bisel a 0˚
El cuello de bisel se suministra montado a la base giratoria y con una
inclinación a la izquierda de 45˚. Ajuste el cuello de bisel a su posición
vertical (0˚) antes de insertar en el mismo las guías de deslizamiento.
Afloje la palanca de bloqueo de bisel.
• (Fig. 4 ) Gire el cuello de bisel hasta la posición vertical de
manera que quede contra el tope de 0º.
• Apriete la palanca de bloqueo de bisel.
PALANCA DE AJUSTES
Fig. 3a
POMO DE BLOQUEO DE
Fig. 3b
Fig. 4
