• Asegúrese de que el disco y las bridas están limpios y libres de
cualquier contaminación.
• La brida interior del disco debe dejarse en su lugar (salvo en
modelos para Norteamérica suministrados con brida interior
doble de color plata); si se retira con fines de limpieza,
deberá volver a colocarse en el mismo sentido en el que
se ha extraído de la herramienta.
Para introducir el disco, pulse el gatillo de desbloqueo del
protector inferior (A) gire el protector inferior (B) hacia arriba
hasta introducirlo en el protector superior del disco y mantenga
el protector inferior en esa posición.
Monte el nuevo disco en la brida interior asegurándose de que
quede correctamente colocado en el reborde de la brida y, a
continuación, coloque lentamente el protector inferior del disco en
su posición original de cierre. Asegúrese de que la flecha indicadora
de sentido de giro del disco (A) coincide con la flecha que indica el
giro en sentido horario en el protector superior (B). (Fig. 19)
Nota: Los dientes del disco deben apuntar siempre hacia abajo en
la parte delantera de la sierra.
Instale la brida exterior (1) (superficie plana sobre la
herramienta), la arandela (2) y el tornillo del eje (3). (Fig. 20)
Pulse y mantenga pulsado el botón de bloqueo del eje situado en
la carcasa del motor mientras aprieta el tornillo del eje con la llave
hexagonal provista al efecto hasta que el botón esté totalmente
dentro del eje y lo bloquee. (Fig. 16)
Apriete el tornillo del eje ejerciendo una fuerza moderada (no
apriete excesivamente). Asegúrese de retirar la llave hexagonal y de
soltar el botón de bloqueo del eje antes de utilizar la herramienta.
Asegúrese de que el protector del disco está totalmente operativo
antes de utilizar la herramienta.
BRAZO SOPORTE TRASERO
Para dotar a la herramienta de estabilidad adicional, la base
incorpora un brazo soporte trasero justo debajo del mecanismo
giratorio del cuello de bisel.
Extienda el brazo extrayéndolo totalmente de la base de
la herramienta antes de realizar las comprobaciones finales
de seguridad.
Consulte las comprobaciones finales de seguridad de la
página 53

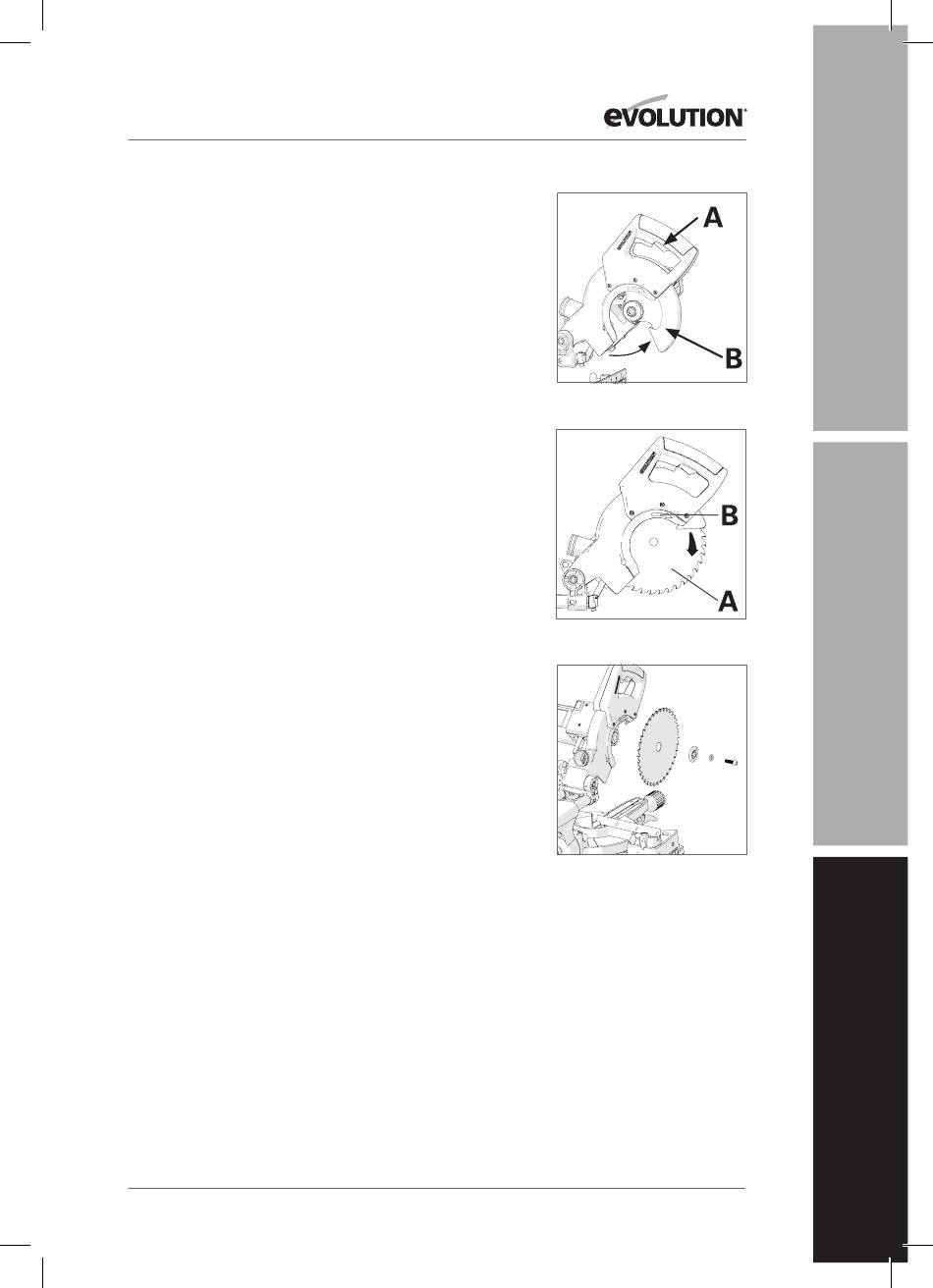

Fig. 18
