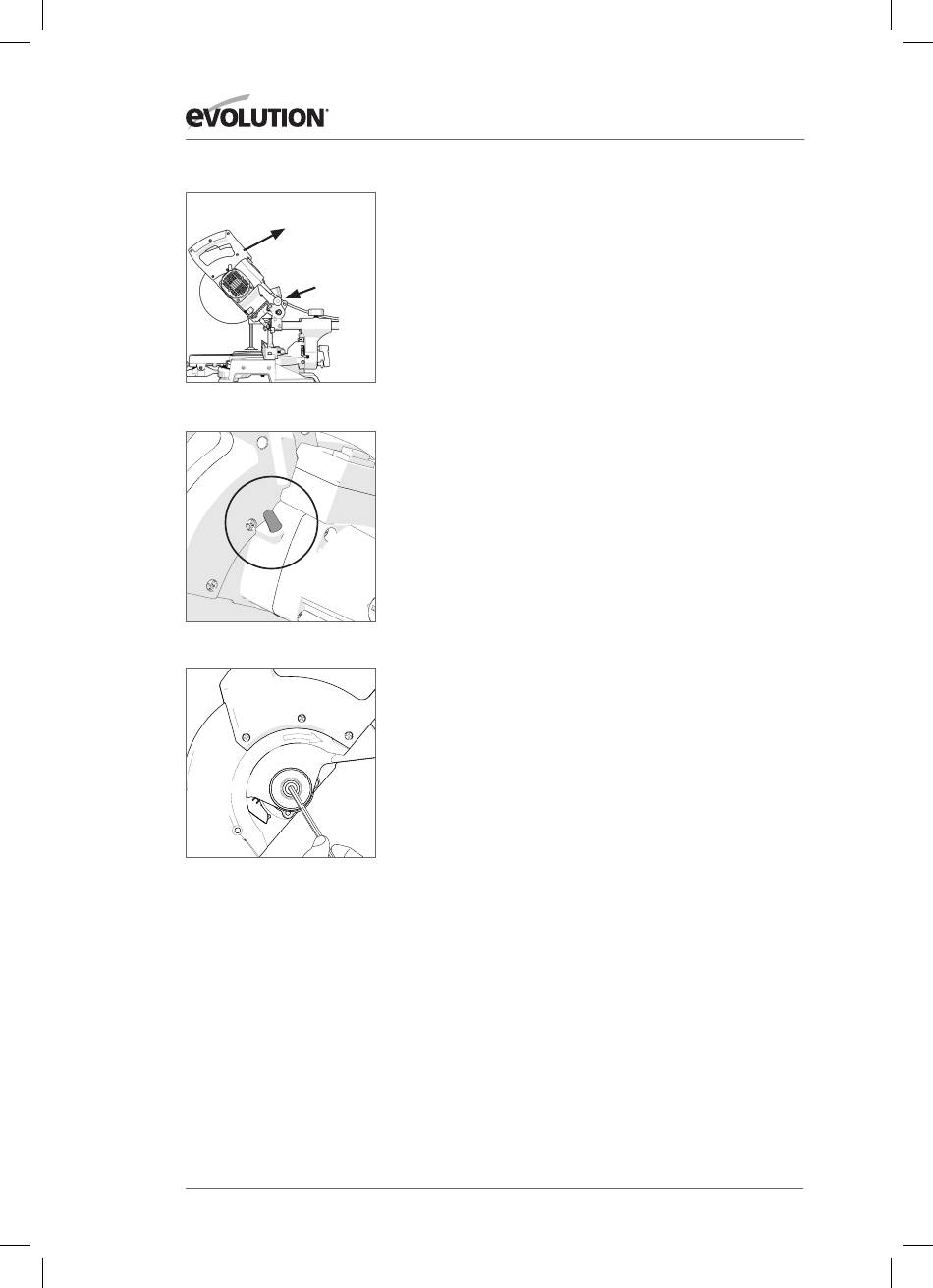

DÉVERROUILLAGE ET LEVAGE DE LA TÊTE
DE COUPE
Assurez-vous que la tête de coupe est en position levée,
en sortant la goupille de blocage de la tête de coupe tout
en tenant la poignée (1. Fig. 15), pour que la tête adopte
lentement sa position levée (2. Fig. 15). La rubrique intitulée
« Déverrouillage et levage de la tête de coupe » du Manuel
d'instructions d'origine contient de plus amples détails à
ce sujet.

INSTALLATION DE LA LAME

AVERTISSEMENT : ne procédez à cette opération qu'après
avoir débranché la machine de l'alimentation secteur.
AVERTISSEMENT : n'installez la lame qu'après avoir procédé à
l'assemblage de la machine et exécuté les contrôles de sécurité
de l'assemblage.
Voir la liste des contrôles de sécurité de l'assemblage de
la page 34.
Remarque : le port de gants de protection est recommandé
pour l'opérateur qui doit installer ou remplacer les lames
des machines.
AVERTISSEMENT : n'utilisez que des lames d'origine Evolution,
ou des lames spécifiquement recommandées par Evolution
Power Tools et conçues pour cette machine. Veillez à ce que
la vitesse maximale de la lame soit supérieure à la vitesse du
moteur de la scie.
Remarque : les réducteurs d'alésage de lame ne doivent être
utilisés que conformément aux instructions des fabricants.
AVERTISSEMENT : la vis de l'arbre est filetée vers la gauche.
Faites-la tourner dans le sens horaire pour la dévisser. Faites-la
tourner dans le sens anti-horaire pour la visser.
Appuyez sur le bouton de blocage de l'arbre du carter moteur sans
le relâcher, tout en faisant tourner la vis de l'arbre à l'aide de la clé
hexagonale fournie avec la scie, jusqu'à ce que le bouton s'insère
complètement dans l'arbre et le bloque (Fig. 16) ; continuez à retirer
la vis de l'arbre, la rondelle et la bride externe de la lame. (Fig. 17).
Relâchez le bouton de blocage de l'arbre.
