VISTA POSTERIOR
Fig. 5
Rojo
Blanco
Fig. 6

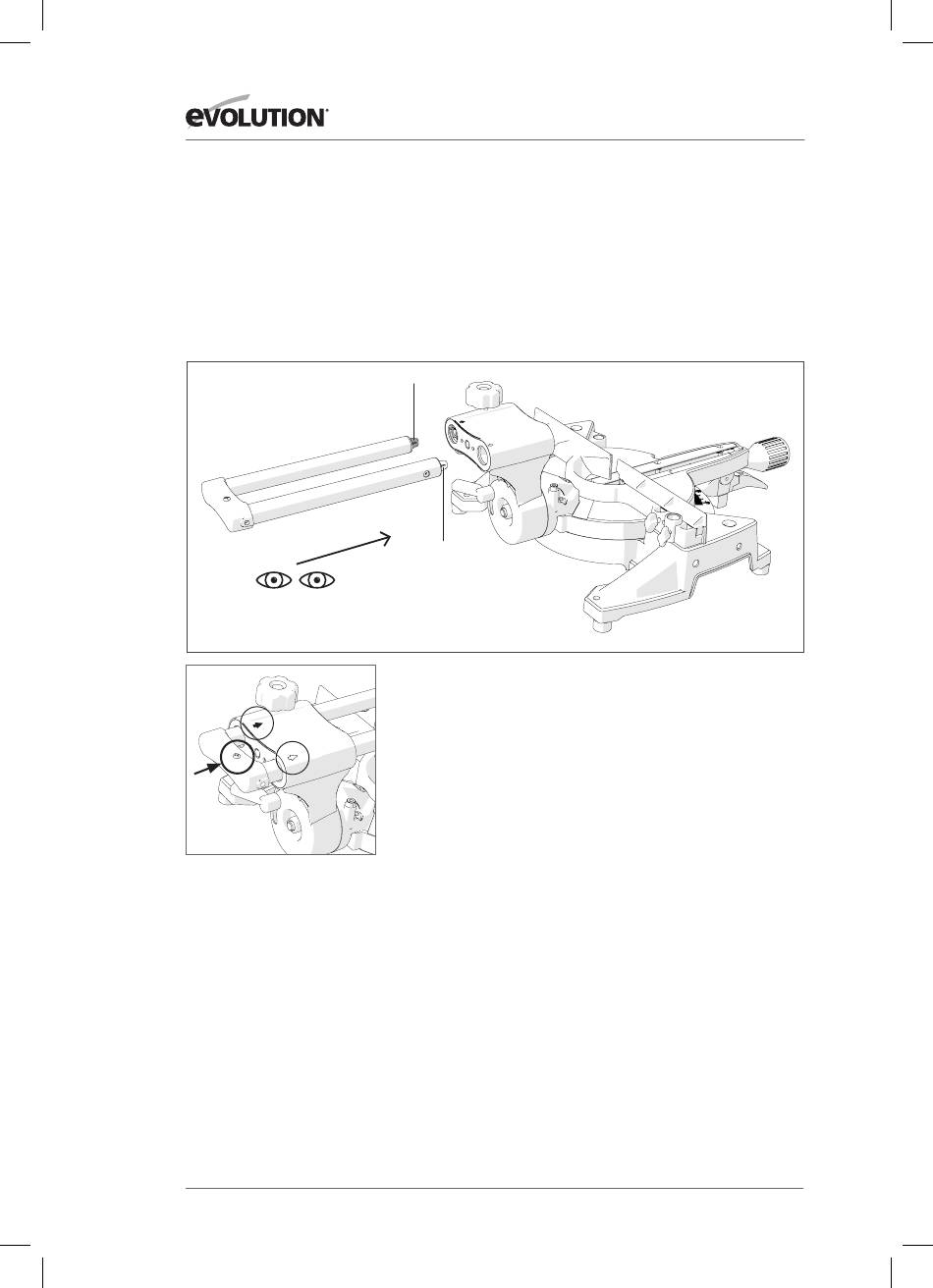

INSERCIÓN DE LAS GUÍAS DE DESLIZAMIENTO
Las dos barras que constituyen las guías de deslizamiento han
de introducirse en los dos rodamientos lineales del cuello de
bisel. Si se mira desde la PARTE TRASERA de la herramienta, la
punta de color rojo debe estar situada a la izquierda y la punta
de color blanco a la (Fig. 5)
Rojo
Blanco
Para facilitar un correcto montaje, tenga presente que las guías
de deslizamiento están codificadas por colores: rojo para la guía
izquierda (si se mira desde la parte trasera de la herramienta)
y blanco para la guía derecha. Los rodamientos lineales también
están codificados por colores.
ADVERTENCIA: Lea los pasos asociados a las
figuras 4, 5, 6 y 7 antes de realizar la operación.
Las dos (2) guías tienen diámetros diferentes para garantizar
una total precisión de montaje. Cada guía dispone de su propio
rodamiento lineal en el cuello de bisel.
Cerciórese de insertar correctamente las guías de deslizamiento
en el cuello de bisel de manera que el elemento de fijación del
sujetacable situado en el soporte de apoyo trasero apunte hacia
arriba. (Fig. 6)
• Introduzca las guías de deslizamiento aproximadamente hasta
la mitad de su longitud deslizándolas en el cuello de bisel.
• Inserte el tornillo de bloqueo del carro deslizante en el
orificio roscado del cuello de bisel, cerciorándose de que el
muelle antivibración esté colocado debajo del pomo.
46
