LATERAL HERRAMIENTA
ASCENSO
CABEZAL
1. SEGURO DEL
CABEZAL
SACADO
Fig. 15
Fig. 16
Fig. 17

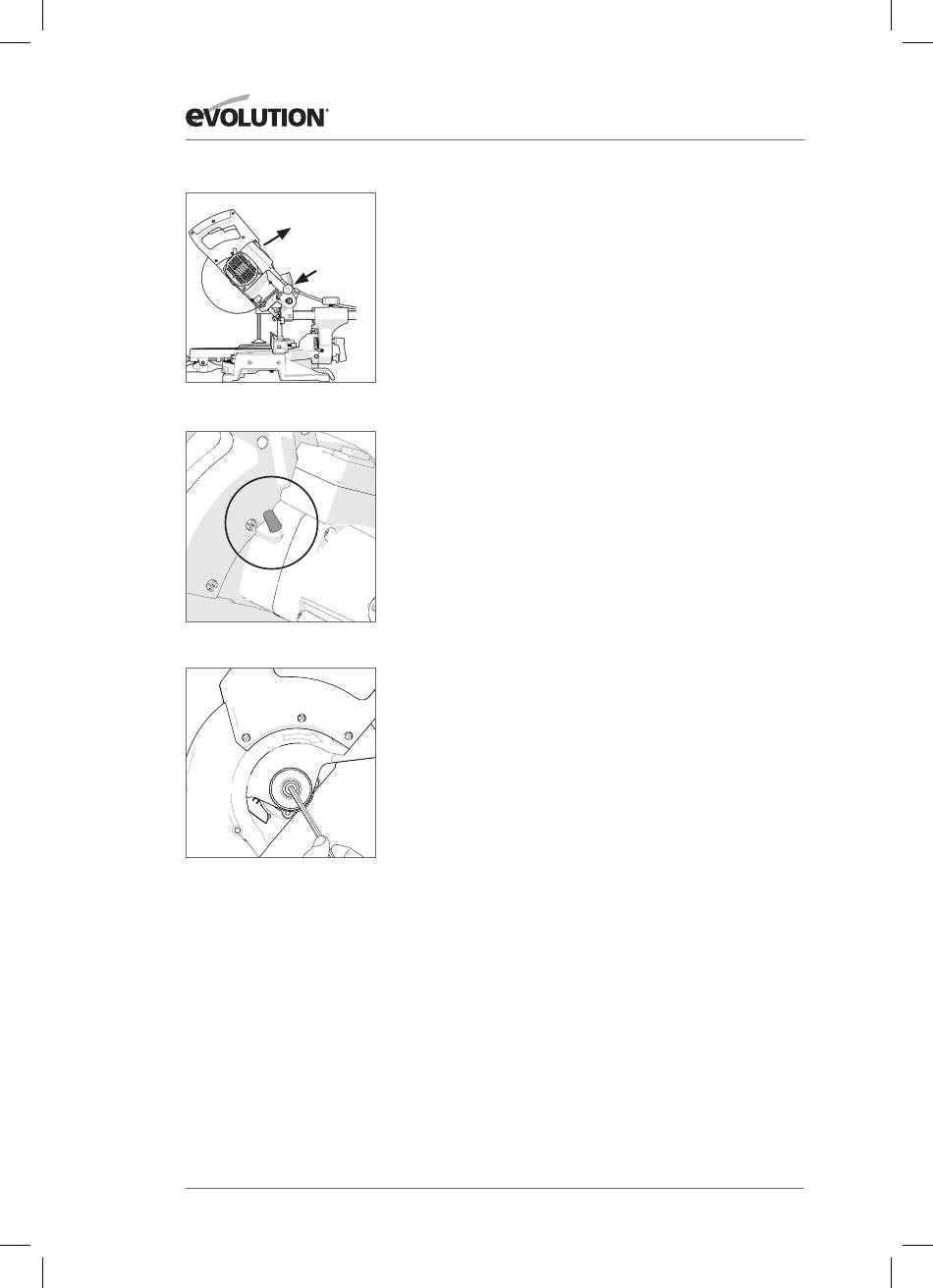

DESBLOQUEO Y ELEVACIÓN DEL CABEZAL
DE CORTE
Asegúrese de que el cabezal de corte está situado en su
posición superior; saque el seguro del cabezal mientras sujeta la
empuñadura (1. Fig. 15), permitiendo que el cabezal ascienda
lentamente a su posición superior (2. Fig. 15). En la sección
"Desbloqueo y elevación del cabezal de corte" del Manual original
de instrucciones encontrará más información al respecto.
INSTALACIÓN DEL DISCO
ADVERTENCIA: Esta operación debe realizarse con la herramienta
desconectada de la alimentación de red.
ADVERTENCIA: El disco debe instalarse una vez finalizado
el proceso de montaje y completadas las comprobaciones de
seguridad de montaje.
Consulte la lista de comprobaciones de seguridad de
montaje de la página 52.
Nota: Se recomienda que el operario lleve guantes de
protección al manipular el disco durante las labores de
instalación o sustitución.
ADVERTENCIA: Utilice únicamente discos originales Evolution o
los discos especialmente recomendados por Evolution Power Tools
y diseñados para esta herramienta. Asegúrese de que la velocidad
máxima del disco es mayor que la velocidad del motor.
Nota: Los adaptadores reductores del diámetro del eje del disco
se utilizarán respetando siempre las instrucciones facilitadas por
el fabricante.
ADVERTENCIA: El tornillo del eje tiene rosca a la izquierda.
Gire en sentido horario para aflojarlo. Gire en sentido antihorario
para apretarlo.
Pulse y mantenga pulsado el botón de bloqueo del eje situado
en la carcasa del motor mientras gira el tornillo del eje con la llave
hexagonal provista al efecto hasta que el botón esté totalmente
dentro del eje y lo bloquee (Fig. 16) y, a continuación, extraiga el
tornillo del eje, la arandela y la brida exterior del disco. (Fig. 17)
Suelte el botón de bloqueo del eje.
