Evolution Rage 3 Guide D'assemblage page 44

ESPACIADOR
POMO
CORTO BLOQUEO
DE INGLETE
LONG MITRE
LOCKING
HANDLE

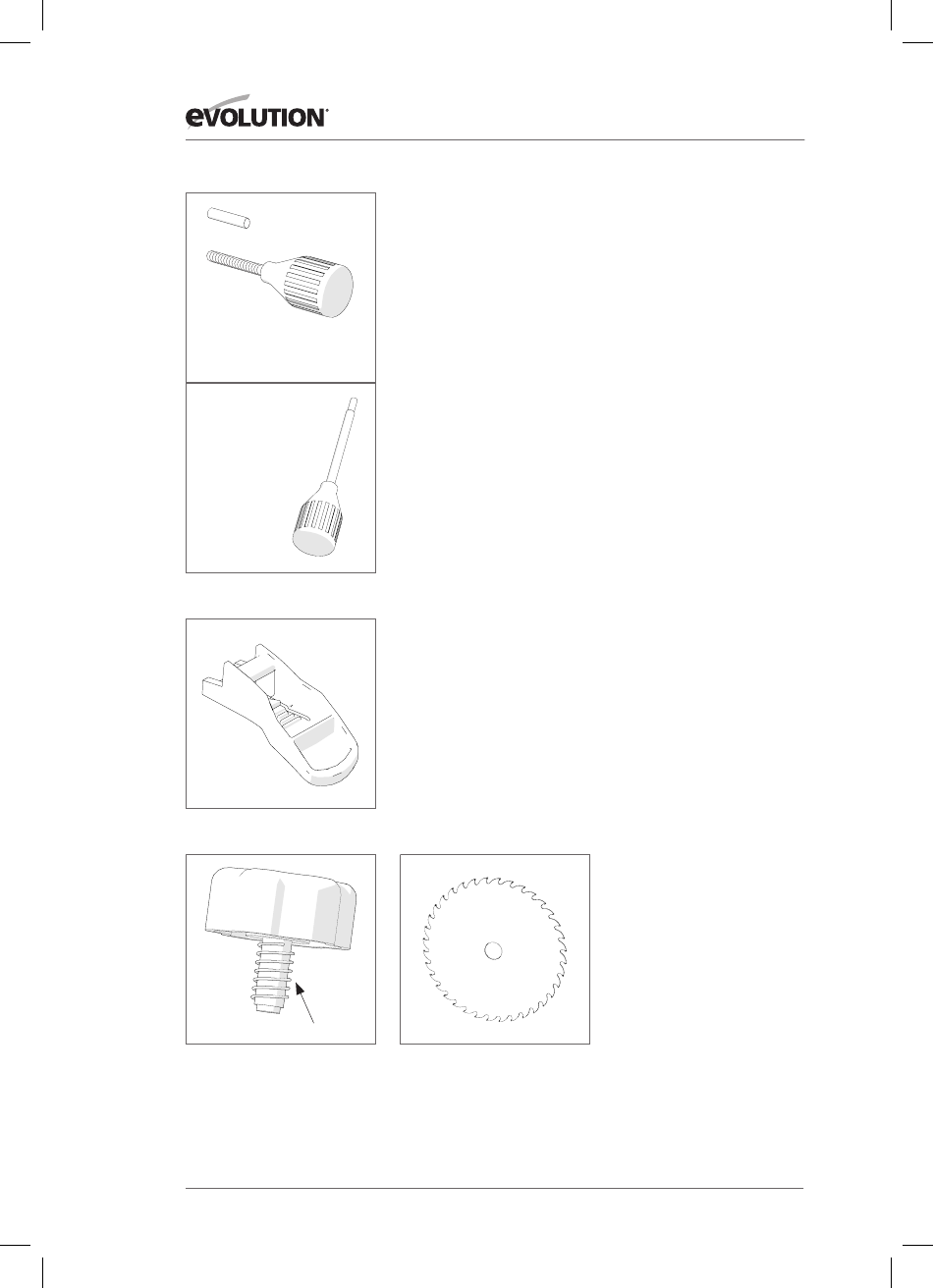

Fig. 2a
Fig. 2b
MUELLE ANTIVIBRACIÓN
Fig. 2c
También deben montarse los siguientes componentes:
• El pomo de bloqueo de inglete. (Fig. 2a)
• La palanca de ajustes prefijados. (Fig. 2b)
• El tornillo de bloqueo del carro deslizante y el muelle
antivibración. (Fig. 2c)
• El disco. (Fig. 2d)
Nota: Se suministra únicamente uno de los dos tipos de
pomo de bloqueo de inglete (según el modelo de herramienta
adquirida). Solo el pomo
(Fig. 2a) Coloque el espaciador en el pomo de bloqueo de
inglete roscado antes de proceder a la instalación. (Solo
necesario en herramientas con pomo corto de bloqueo de inglete).
ADVERTENCIA: El disco es el último de los componentes que
debe montarse. Su instalación se efectuará una vez finalizado
el proceso de montaje y superadas las comprobaciones de
seguridad de montaje.
Consulte la lista de comprobaciones de seguridad de
montaje de la página 52.
Fig. 2d
44
www.evolutionpowertools.com
