(5.9) Course De La Tête De Coupe; (5.10) Réglage De L'angle De Coupe - Evolution RAGE2 Traduction D'original

remarque : La vis de l'arbre possède un filetage à droite.
Tournez la vis dans le sens des aiguilles d'une montre pour
la resserrer. Tournez la vis dans le sens inverse des aiguilles
d'une montre pour la desserrer.
• Retirez la vis de l'arbre, la rondelle ainsi que la bride
extérieure de la lame et conservez-les dans un endroit sûr
pour une installation ultérieure.
• Rétractez le carter de lame inférieur dans le carter
de lame supérieur grâce à une rotation manuelle. (Fig. 5)
• Retirez la lame et laissez la bride intérieure

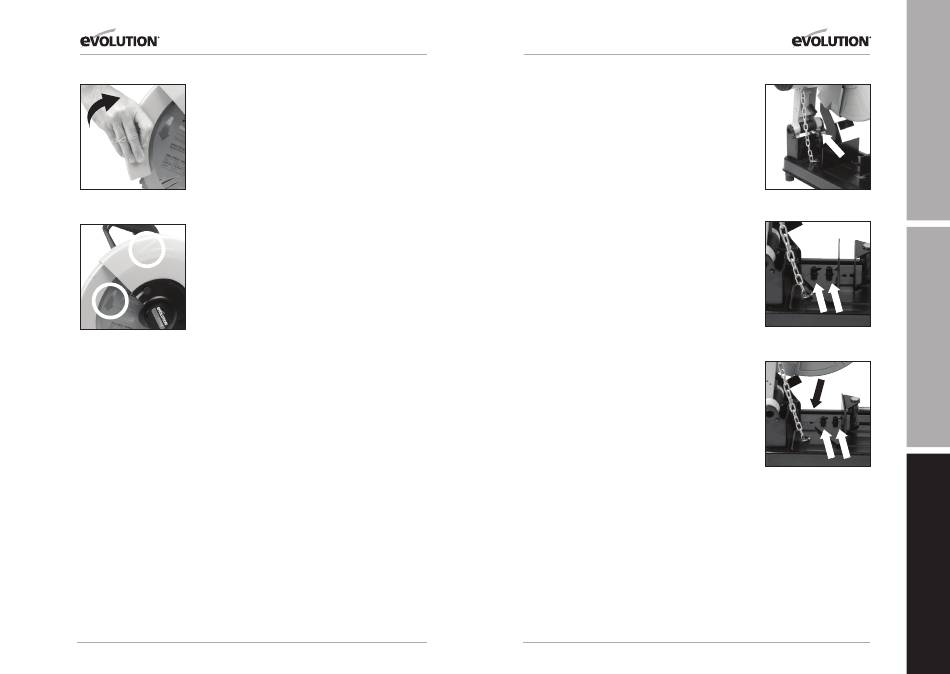

Fig. 5
de la lame dans sa position de fonctionnement. (5.7)
installer une lame :
• Assurez-vous que tous les composants sont propres et
exempts de débris.
• Installez la lame sur la bride intérieure et sur l'arbre en vous
assurant que la flèche de direction et de rotation de la lame
est dans le même sens que celle figurant sur le carter de lame
supérieur sur la machine. (Fig. 6)
• Réinstallez la bride extérieure de la lame,
la rondelle et la vis de l'arbre.
• Verrouillez l'arbre en appuyant sur le bouton correspondant.
Fig. 6
• Resserrez la vis de l'arbre avec la clé hexagonale 8 mm.
• Remettez le carter d'arbre dans sa position de
fonctionnement et resserrez la vis cruciforme.
• Vérifiez que le verrou de l'arbre a été desserré en faisant
tourner manuellement la lame.
• Assurez-vous que la clé hexagonale a été retirée
de la vis de l'arbre et soigneusement rangée pour une
utilisation ultérieure.
• Vérifiez l'installation, notamment le fonctionnement
des carters de lame inférieurs rétractables en abaissant
et en relevant la tête de coupe plusieurs fois.
(5.8) AVErTiSSEMENT : Après l'installation d'une nouvelle
lame, faites toujours fonctionner la machine à vide pendant
quelques minutes. Écartez-vous de la lame. Si la lame présente
un défaut caché, elle pourrait se briser lors de ce test.
60
www.evolutionpowertools.com www.evolutionpowertools.com
(5.9) COurSE DE LA TÊTE DE COuPE
Régler la course descendante de la tête de coupe. Pour vous
assurer que la lame n'entre en contact avec aucune pièce
de la base métallique de la machine, vous pouvez régler
la course descendante de la tête de coupe. Rabaissez la tête
de coupe et assurez-vous que la lame ne touche pas la base
de la machine. Lorsque la course descendante de la tête de
coupe doit être réglée :
• Desserrez le boulon de verrouillage qui maintient
la vis de butée pour course descendante. (Fig. 7)
• Tournez la vis de réglage (Fig. 7) dans le sens inverse
des aiguilles d'une montre pour réduire la course
descendante de la tête de coupe.
• Tournez la vis de réglage dans le sens des aiguilles
d'une montre pour augmenter la course descendante
de la tête de coupe.
• Resserrez le boulon de la vis de réglage lorsque
vous obtenez la course descendante voulue.
(5.10) régLAgE DE L'ANgLE DE COuPE
remarque : L'étau arrière peut être orienté à 45 .
0
À sa sortie d'usine, l'étau arrière est réglé sur 0 (soit à 90
0
de la lame). Le matériau s'y trouvant alors sera coupé à l'équerre
par la lame. Pour des coupes d'angles, l'étau peut être orienté
facilement et de manière précise (au maximum)
grâce au rapporteur figurant sur l'étau. (>5.10)
à 45 0
Orienter l'étau arrière :
• Desserrez les deux (2) vis à tête creuse M10 (Fig. 8)
• Orientez l'étau en fonction de l'angle souhaité.
• Resserrez fermement les vis à tête creuse
avec la clé hexagonale.
rEPOSiTiONNEMENT DE L'éTAu
L'étau arrière peut être retiré de la base
de la machine et y être repositionné. (Fig. 9)
61
Fig. 7
Fig. 8
0
Fig. 9
