onglet). Des arrêts pré-ajustés sont prévus à 45°, 30°, 22,5°, 15° et 0°
sur les côtés droits et gauches.
Desserrez la vis de verrouillage de l'angle (Fig.20) en tournant
dans le sens contraire des aiguilles d'une montre.
• Tournez la table rotative à l'angle désiré. Une échelle
goniométrique d'angle d'onglet est incorporée dans la table
rotative pour aider au réglage.
• Serrez la vis de blocage de l'angle lorsque l'angle désiré
est atteint.
AVERTISSEMENT: Il est important (et de bonne pratique) de
serrer la vis de verrouillage de l'angle même si un arrêt pré-ajusté a
été sélectionné.

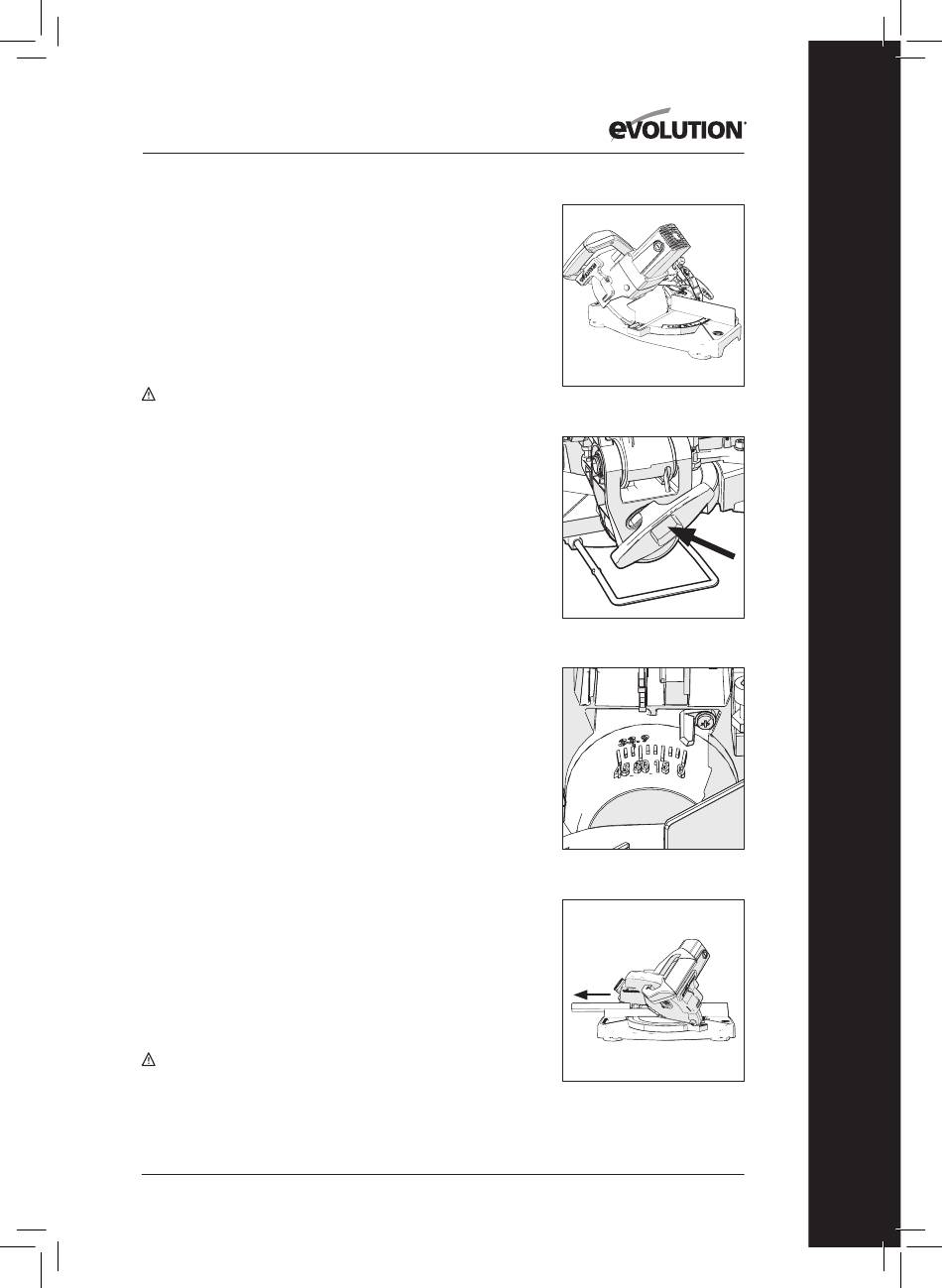

COUPE BISEAUTÉE - INCLINAISON DE LA TÊTE DE COUPE
Une coupe en biseau (Fig. 21) est faite avec la table rotative fixée à
un angle d'onglet de 0°.
Remarque: Pour assurer un dégagement pour la tête de coupe
en mouvement et pour accueillir le chemin de la lame, il peut
être nécessaire d'ajuster la partie supérieure du guide  (voir
page 16) La tête de coupe peut être incliné de l'angle normal de
0° (perpendiculaire à la position) à un angle maximum de 45° par
rapport  à la perpendiculaire du côté gauche seulement.
Pour incliner la tête de coupe vers la gauche:
• Desserrez la vis de blocage de biseau. (Fig. 22)
• Inclinez la tête de coupe vers l'angle requis. Une échelle
goniométrique est fournie pour aider à la configuration.
(Fig. 23)
• Serrez la vis de verrouillage de biseau lorsque l'angle désiré
a été sélectionné.
Lorsque la coupe est terminée:
• Relâchez l'interrupteur ON / OFF, mais gardez vos mains en
position et laissez la lame s'arrêter complètement.
• Laissez la tête de coupe remonter dans sa position supérieure,
avec le protège-lame inférieur complètement déployé avant de
retirer votre/vos main(s).
• Remettez la tête de coupe en position perpendiculaire.
• Serrez la vis de verrouillage de biseau.
COUPE COMBINÉE (Fig. 24)
(8.7)
Une coupe combinée est une combinaison de coupes d'onglet et
en biseau, utilisées simultanément. Quand une coupe combinée
est nécessaire, sélectionnez les positions de biseau et d'angle de
coupe désirés comme décrit précédemment.
AVERTISSEMENT: Vérifiez toujours que la trajectoire de la lame
n'interfère pas avec le guide des machines ou d'autres parties de
la machine. Procédez à un «test» avec la machine déconnectée de
la source d'alimentation. Ajustez la partie supérieure gauche du
guide si nécessaire.
