Bras De Soutien Arrière - Evolution Rage 3 Guide D'assemblage

www.evolutionpowertools.com
• Veillez à ce que la lame et les brides de lame soient propres et
exemptes de contaminants.
• Ne déplacez pas la bride de lame interne (sauf sur les
modèles nord-américains livrés avec une bride interne
argentée à deux côtés). Si toutefois vous la retirez pour la
nettoyer, n'oubliez pas de la remettre dans le sens où vous
l'avez trouvée sur la machine.
Pour insérer la lame, appuyez sur le déclencheur de blocage du
carter de lame inférieur (A), faites pivoter le carter de lame inférieur
(B) vers le haut dans le carter de lame supérieur et maintenez le
carter de lame inférieur dans cette position. (Fig. 18)
Installez la nouvelle lame sur la bride interne, en veillant à bien
la caler sur l'épaulement de la bride, puis relâchez lentement
le carter de lame inférieur pour lui faire prendre sa position
fermée d'origine. Veillez à ce que le sens d'orientation de la flèche
de rotation de la lame (A) corresponde à celui de la flèche de
rotation horaire du carter supérieur (B). (Fig. 19)
Remarque : les dents de la lame doivent toujours être orientées
vers le bas, à l'avant de la scie.
Installez la bride extérieure (1) (face plate contre la machine),
la rondelle (2) et la vis de l'arbre (3). (Fig. 20)
Appuyez sur le bouton de blocage de l'arbre du carter moteur
sans le relâcher, tout en serrant la vis de l'arbre à l'aide de la clé
hexagonale fournie avec la scie, jusqu'à ce que le bouton s'insère
complètement dans l'arbre et le bloque (Fig. 16).
Serrez la vis de l'arbre en ne forçant que modérément, sans serrer
excessivement. N'oubliez pas de retirer la clé hexagonale et de
vérifier que le bouton de blocage de l'arbre ait bien été relâché
avant d'utiliser la scie. Vérifiez que le carter de lame fonctionne
parfaitement avant d'utiliser la scie.
BRAS DE SOUTIEN ARRIÈRE
Pour augmenter la stabilité de la scie en service, nous avons
doté le socle de la machine d'un bras de soutien arrière situé
juste sous le mécanisme de pivotement du col de biseau.
Déployez le bras en le sortant à fond du socle de la machine,
avant de passer aux derniers contrôles de sécurité.
Voir les derniers contrôles de sécurité, page 35.

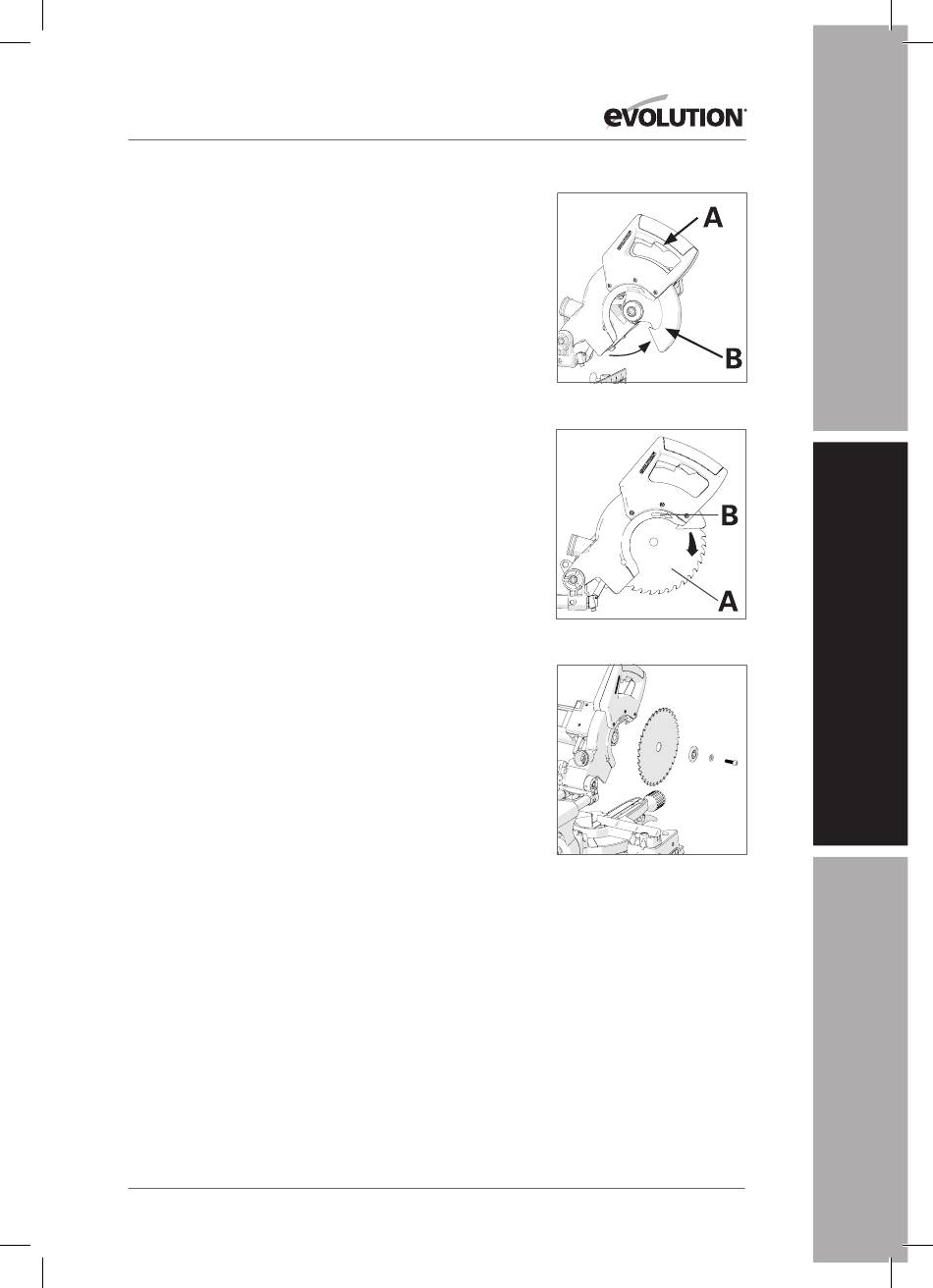

Fig. 18
