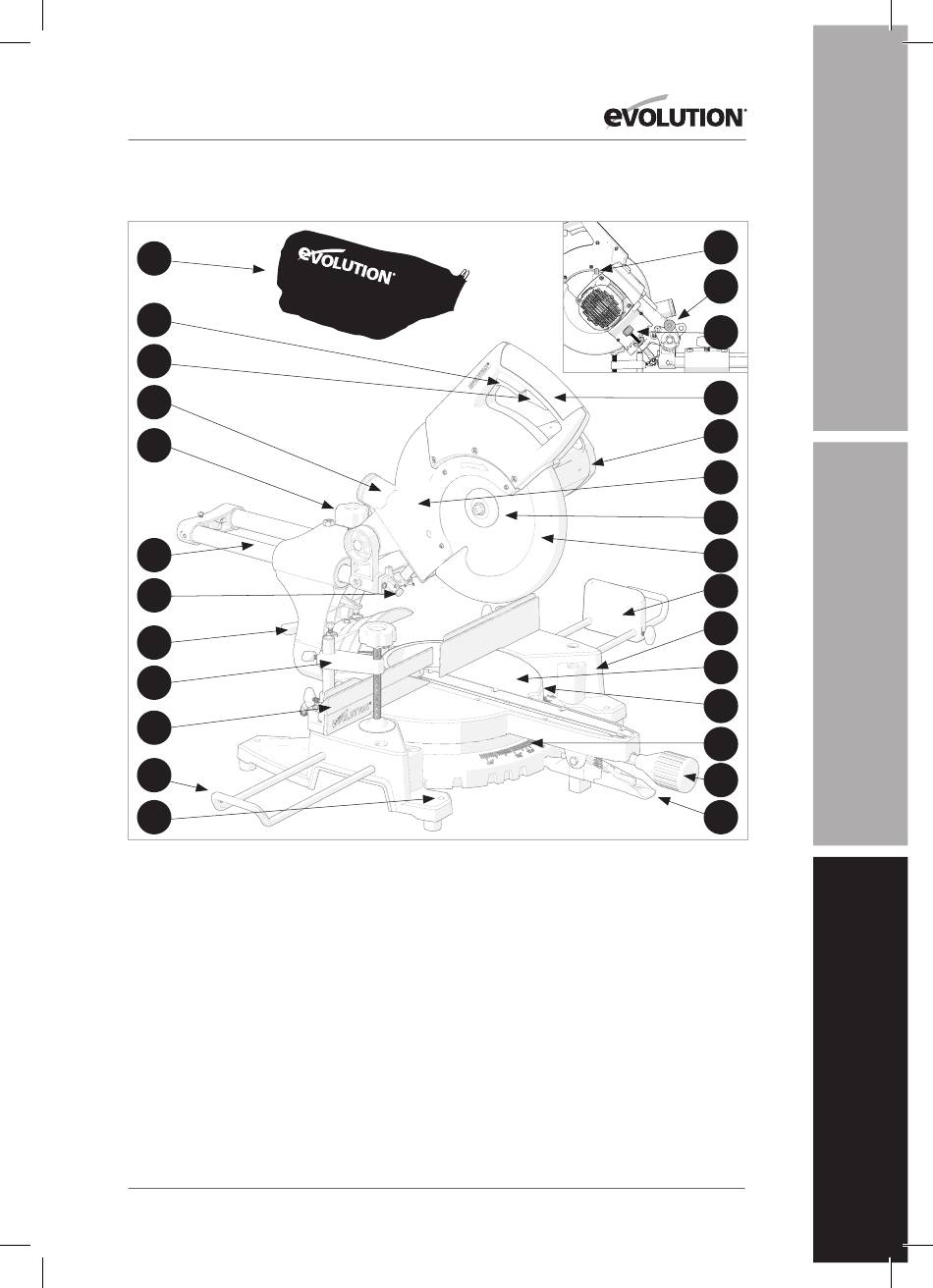

VISTA GENERAL DE LA SIERRA INGLETADORA
1
2
3
4
5
6
7
8
9
10
11
12
1. Bolsa de polvo *
2. Interruptor de gatillo ON/
OFF (Encendido/Apagado)
3. Gatillo de desbloqueo
del protector de disco
(modelos europeos)/
botón de desbloqueo
(modelo canadiense)
4. Boca de aspiración
5. Tornillo de bloqueo del
carro deslizante
6. Guías de deslizamiento
7. Guía láser
8. Palanca de bloqueo bisel
9. Prensor
10. Guía deslizante
11. Soporte de pieza *
12. Orificio de montaje (x 4)
13. Botón de bloqueo de eje
14. Seguro del cabezal
15. Indicador de profundidad
16. Empuñadura
17. Motor
18. Protector superior de disco
19. Disco
(alojado dentro del
protector de disco)
20. Protector retráctil inferior
de disco
39
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
21. Tope de repetición *
22. Base
23. Superficie mesa
24. Mesa giratoria
25. Escala de ángulos de inglete
26. Pomo de bloqueo de inglete
27. Palanca de ajustes prefijados
*Suministrado en el equipo
original con la RAGE3+,
RAGE3-S+ y RAGE3-S300.
