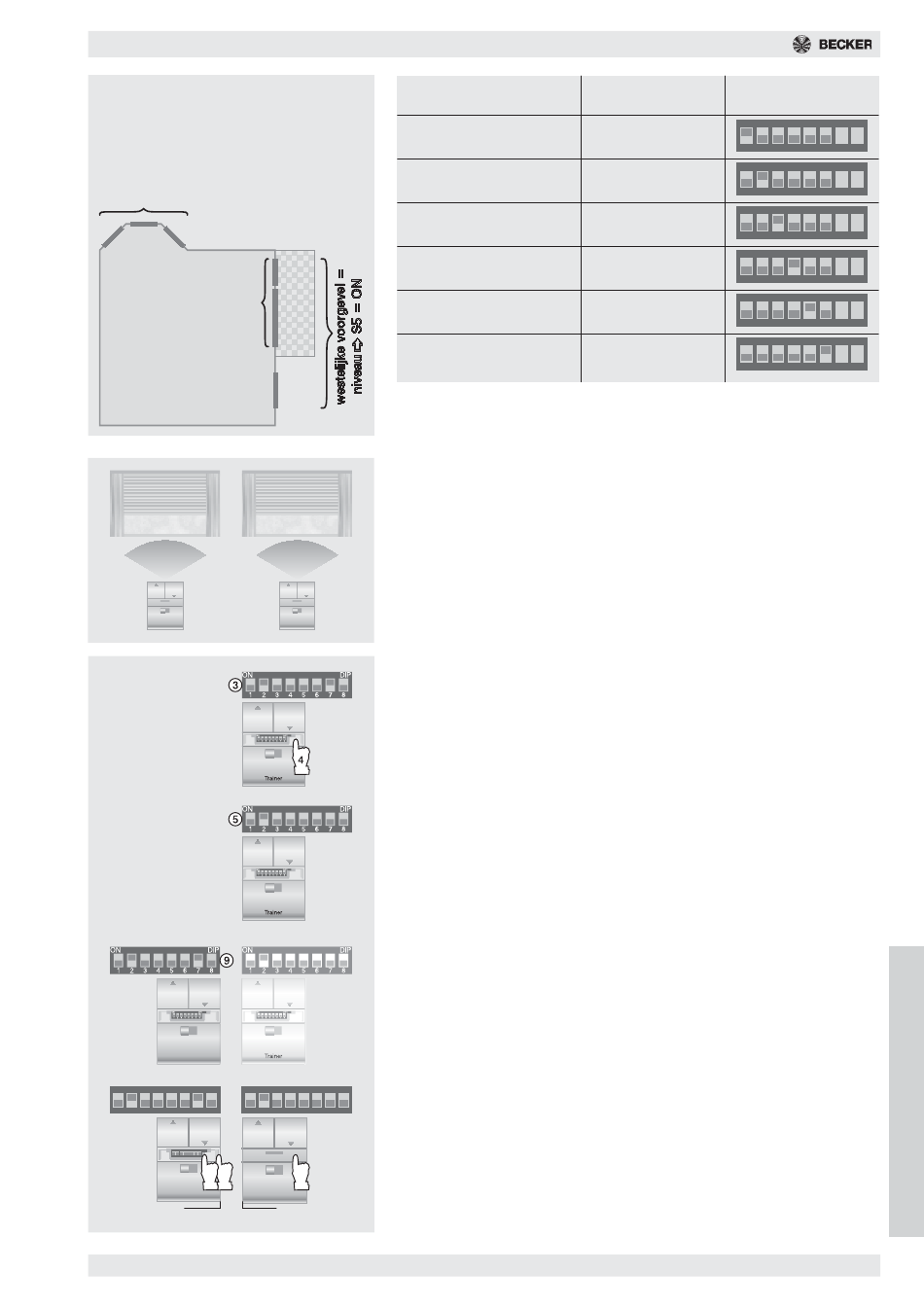

Handleiding R8/17RF - R40/17RF en R8/17RF+ - R20/17RF+
Voorbeeld met 3 groepen
1. terrasdeur en venster
2. erker
3. westelijke voorgevel
Á
erker
S2 = ON
venster + deur
Á
S1 = ON
ON
DIP
ON
1
2
3
4
5
6
7
8
1
2
ON
DIP
1
2
3
4
5
6
7
8
12
14
Trainer
max. 2 cm afstand
ruimtelijke omvang
van de groep
direct naast elkaar liggende
rolluiken
meerdere naast elkaar
liggende rolluiken
alle rolluiken van een ruimte
of kamer
alle rolluiken van een sector
alle rolluiken op een niveau
alle rolluiken, centrale
instructie
Groepssturing samenstellen uit meerdere rolluikaandrijvingen (voorbeeld 2:
erker)
De drie aandrijvingen van de erker moeten een groep vormen. Er moet geen
bijkomende TouchControl gebruikt worden. Om zeker te zijn dat groep-
identificatie ook alleen op de gewenste rolluikaandrijving overgedragen wordt
en niet op alle aandrijvingen binnen het bereik van de radio-ontvanger, ver-
loopt de registratie in twee stappen: eerst wordt de groepidentificatie doorge-
geven aan de betreffende TouchControl en opgeslagen. Vervolgens wordt de
goepscode door de TouchControl doorgegeven aan de rolluikaandrijving:
1.
Kies een TouchControl als "trainer". Zijn groepidentificatie wordt doorge-
geven aan alle andere zenders en voor alle rolluikaandrijvingen van de
groep geprogrammeerd.
2.
Verwijder de toetsenafdekking van de groepentoets van de gekozen
zender (trainer).
3.
Een schakelaar (S1-6) overeenkomstig tabel (bv. S2) op "ON", S7 op
"ON" en S8 op "OFF" zetten.
4.
Op de groepentoets drukken tot de aandrijving de programmering be-
vestigt met een "dubbelklik".
5.
Schakelaars S7 en S8 op "OFF" zetten.
6.
Ev. functietest doorvoeren: gelijktijdig op de groepen- en richtingstoets
drukken: LED licht op en aandrijving beweegt in de gewenste richting.
7.
Toetsenafdekking van de groepentoets terug monteren, trainer apart
leggen.
8.
Verwijder de afdekking van de groepentoets van de volgende zender.
9.
Dezelfde schakelaar (S1-6) als bij de trainer in stap 3 op "ON" zetten, S7
op "ON" en S8 op "OFF" zetten.
10. Trainer direct ernaast leggen.
11. Op de groepentoets van de trainer drukken en ingedrukt houden.
12. Op de groepentoets van de zender ernaast drukken en ingedrukt hou-
den tot de LED knippert en dooft.
13. Beide zenders loslaten, trainer apart leggen.
14. Opnieuw op de groepentoets drukken tot de aandrijving de programme-
ring bevestigt met een "dubbelklik".
15. Schakelaars S7 en S8 op "OFF" zetten.
16. Functietest doorvoeren: gelijktijdig op de groepen- en richtingstoets
drukken: LED licht op en alle tot nu toe geprogrammeerde aandrijvingen
van de groep bewegen in de betreffende richting.
DIP
17. Toetsenafdekking van de groepentoets terug monteren.
3
4
5
6
7
8
18. Stappen 8 tot 17 herhalen met alle andere muurzenders.
11
voorbeeld
schakelaar-instelling
ON
balkondeur + venster
1
2
ON
erker, eetruimte
1
2
ON
woonkamer
1
2
ON
woon-eet-sector
1
2
ON
etage, voorgevel, hal
1
2
ON
alle aandrijvingen
1
2
S1-S6
DIP
3
4
5
6
7
8
DIP
3
4
5
6
7
8
DIP
3
4
5
6
7
8
DIP
3
4
5
6
7
8
DIP
3
4
5
6
7
8
DIP
3
4
5
6
7
8
N
E
D
E
R
L
A
N
D
S
61
