P5-16...R40-17
Modèle : B01
Instructions de montage et d'utilisation
fr

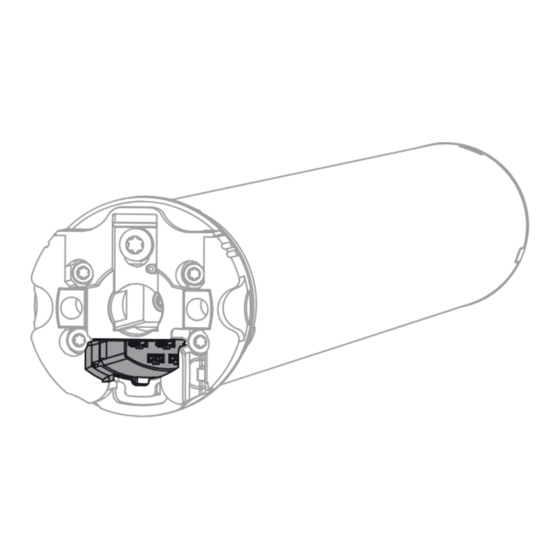

Moteur de volet roulant avec émetteur-récepteur
radio intégré
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 300 565 0 16/09/2022
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Manuels Connexes pour Becker P5-16-B01
Sommaire des Matières pour Becker P5-16-B01
- Page 1 Moteur de volet roulant avec émetteur-récepteur radio intégré Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur. 2010 300 565 0 16/09/2022 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Allemagne www.becker-antriebe.com...
- Page 2 Sommaire Généralités.................................. 3 Garantie .................................... 4 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage et démontage du câble de connexion enfichable ...................... 6 Montage .....................................
- Page 3 Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Optimisés pour les applications de volets roulants • Ils peuvent être utilisés avec tous les émetteurs KNX appropriés • Commande individuelle, de groupe ou centrale par radio •...
- Page 4 Garantie Toute modification du moteur et toute installation inappropriée allant à l’encontre de cette notice et de nos autres consignes peuvent causer des blessures corporelles graves ou représenter un risque pour la santé des utilisateurs, par ex. des contusions. C’est pourquoi, toute modification de la construction ne peut être effectuée qu’après nous en avoir informés et après obtention de notre accord.
- Page 5 agréés ou les modifications pour lesquelles nous n’avons pas été concertés et que nous n’avons pas permises ne sont pas autorisées. Nous déclinons toute responsabilité pour les dommages dus au non- respect de cette consigne. • Montez l’interrupteur avec préréglage ARRÊT à portée de vue du produit motorisé, mais éloigné des pièces mobiles, à...
- Page 6 Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants. Ce type de moteur tubulaire est compatible avec la gamme de commandes B-Tronic et les commandes appropriées avec radio KNX bidirectionnelle. Outre la fixation par attache rigide, ce type de moteur tubulaire est compatible avec d’autres verrous mécaniques (notamment de Zurfluh-Feller, Simu, GAH Alberts ou Deprat).
- Page 7 Démontage du câble de connexion enfichable pour moteurs tubulaires Insérez un tournevis plat adapté à mi-chemin entre l’ergot et la Ø35 languette d’arrêt, de manière à ce que cette dernière libère l’ergot du connecteur. À présent, vous pouvez extraire simultanément le câble de connexion et le tournevis plat.
- Page 8 Attention En cas d’utilisation d’attaches rigides, il est nécessaire d’employer des supports fermés. Volet roulant fermé, le moteur tubulaire pousse le tablier vers le bas pour rendre difficile tout soulèvement ou prise par le bas. Utilisez uniquement des tabliers suffisamment so- lides, par exemple en aluminium, en acier ou en bois.
- Page 9 Nous recommandons, pour garantir une transmission sûre du couple de rotation avec des axes ronds, de visser la roue sur l’axe (voir tableau ci-dessous). Attention! Lors du perçage de l’axe, veillez à ne jamais percer dans la zone du moteur tubu- -10 mm laire ! Dimension du mo-...
- Page 10 Préparation à la mise en service Ce moteur tubulaire peut être utilisé avec tous les émetteurs KNX appropriés. La mise en service (par ex. réglage des positions de fin de course, etc.) et les configurations ultérieures ne sont toutefois pos- sibles qu'avec un émetteur B-Tronic.
- Page 11 Réglage du mode de programmation du moteur tubulaire Réglage du mode de programmation du moteur tubulaire par la mise sous ten- sion Mettez l’installation sous tension. ► Le moteur tubulaire se trouve en mode de programmation pendant 3 minutes. Réglage du mode de programmation du moteur tubulaire via le commutateur radio Poussez le commutateur radio vers l’intérieur.
- Page 12 Réglages des positions de fin de course et configurations La mise en service (par ex. réglage des positions de fin de course, etc.) et les configurations ultérieures ne sont possibles qu'avec un émetteur B-Tronic. Consultez la notice de l'émetteur B-Tronic pour la description correspondante. Attention Pour la détection d’obstacles pendant le fonctionnement du moteur tubulaire sans la roue, un point doit être enregistré...
- Page 13 Élimination À DÉPOSER À DÉPOSER Cet appareil, EN MAGASIN EN DÉCHÈTERIE ses piles et cordons se recyclent Points de collecte sur www.quefairedemesdechets.fr Privilégiez la répara�on ou le don de votre appareil ! Le symbole de poubelle barrée sur le produit indique que l’appareil doit être impérativement éliminé séparément des déchets mé- nagers.
- Page 14 Caractéristiques techniques Ø45 Moteur tubulaire R8-17 R12-17 R20-17 R30-17 R40-17 Modèle Type PROF+ KNX Couple nominal [Nm] Vitesse de sortie [tr/min] Plage des commutateurs de fin de 64 tours course Tension de raccordement 230 V CA / 50 Hz Puissance connectée [W] Consommation de courant nomi- 0,45 0,75...
- Page 15 Problème Comment y remédier Les fentes d’aération du volet roulant ne se ferment pas com- Effacez les positions de fin de course (voir Effacement des po- plètement. sitions de fin de course) et réglez-les d’après « au point infé- rieur » (voir Réglage des positions de fin de course). Dans ce cas, réglez d’abord la position de fin de course inférieure (point inférieur), puis la position de fin de course supérieure.
- Page 16 Déclaration de conformité 16 - fr...
