Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+
Netzanschluss
blau
schwarz
grün/gelb
braun

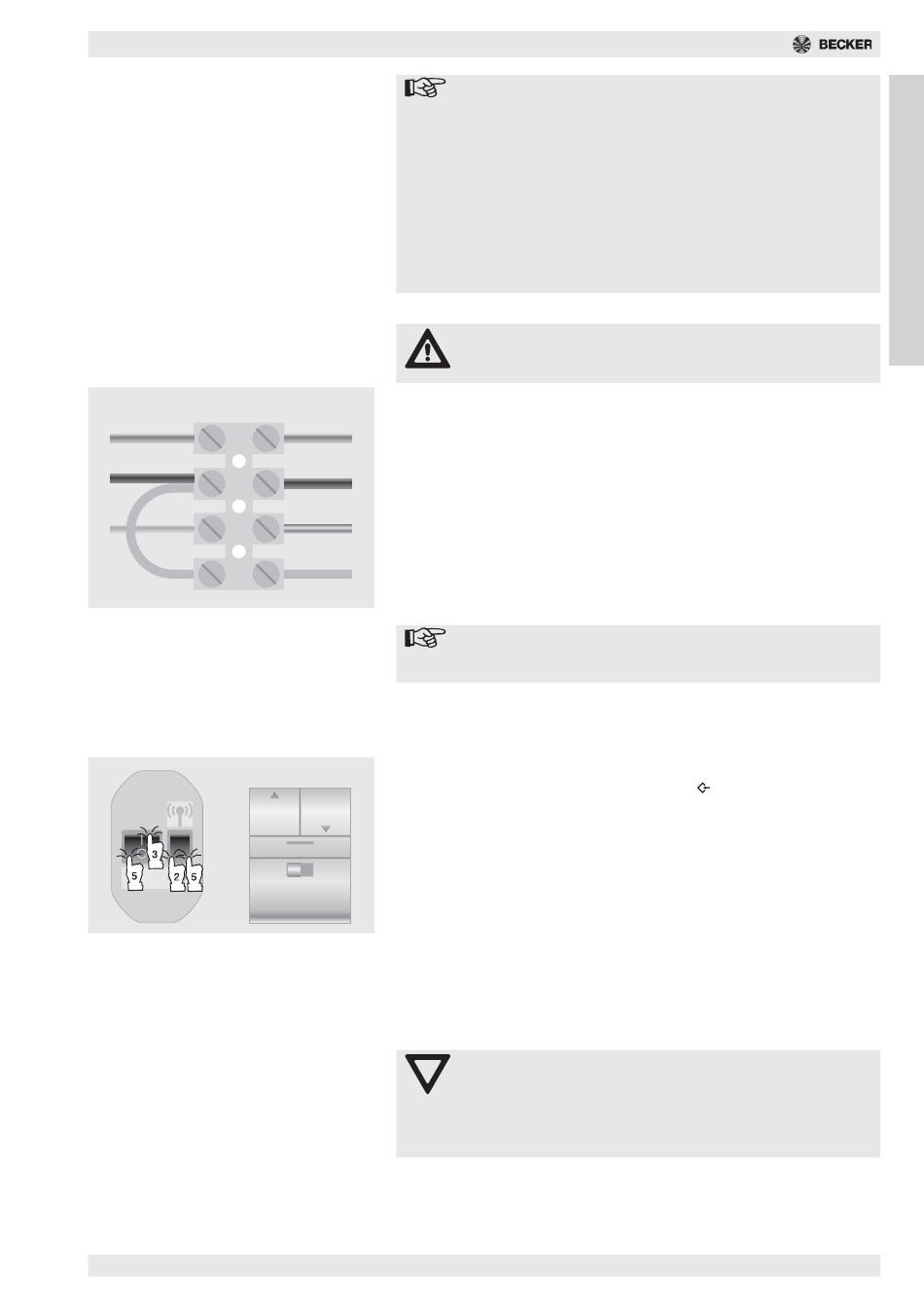

Festanschluss an das Stromnetz

1. Netzstecker des Einstellsets ziehen.
Motorkabel
2. Einstellset abklemmen.
blau
3. Spannungsfreiheit am Netzspannungsanschluss sicherstellen.
4. Netzanschluss herstellen: grün/gelbe Ader an Schutzleiter PE, blaue Ader
schwarz
an Neutralleiter N, braune + schwarze Ader zusammen an den Außen-
leiter L1 fachgerecht anklemmen.
5. Motorkabel zum Motor hin ansteigend verlegen, ggf. im Rollladenkasten
grün/gelb
eine Schleife bilden.
6. Motorkabel so fixieren, dass es nicht in den Wickelraum ragen kann.
braun
7. Netzspannung am festen Anschluss einschalten.
8. Ggf. Funktionsprüfung.
9. Montage und Inbetriebnahme sind damit abgeschlossen.
Löschen der programmierten Endlagen
Mit dem Einstellset können einmal erkannte Endlagen gelöscht werden.
Alle gespeicherten Sender und Schaltzeiten bleiben unverändert
1. Ggf. das Einstellset anschließen (siehe S. 7: Anschluss des Einstellsets).
2. Funktionsschalter des Einstellsets auf Reset
3. Hauptschalter einschalten (1).
4. Der Rollladenantrieb quittiert das Löschen der Endlagen mit „Doppel-
klack".
5. Hauptschalter in Stellung AUS (0) und Funktionsschalter in Mittelstellung
schalten.

Hinderniserkennung

Ein korrekt installierter Antrieb schaltet bei behinderter Rollladenbewegung
ab. Diese Sicherheitsabschaltung erfolgt bei:
• Auflauf auf ein Hindernis.
• Klemmen des Panzers in den Führungsschienen.
• An der Fensterbank angefrorene Endleiste.
• Gravierende Überlastung des Rohrantriebs.
Hinweis
BECKER-Rohrantriebe sind für den Kurzzeitbetrieb (S2/KB 4
min) ausgelegt. Ein eingebauter Thermoschutzschalter verhin-
dert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnah-
me (lange Rollladenpanzer, bzw. lange Laufzeit) kann es zum
Auslösen des Thermoschalters kommen. Der Antrieb wird
dann abgeschaltet. Nach kurzer Abkühldauer ist die Anlage
wieder betriebsbereit.
Die volle Einschaltdauer erreicht der Antrieb erst, wenn er bis
auf Umgebungstemperatur abgekühlt ist.
Vermeiden Sie ein wiederholtes Ansprechen des Thermo-
schutzschalters.
Vorsicht
Elektroarbeiten dürfen nur durch entsprechendes Fachperso-
nal durchgeführt werden.
Hinweis
Motoranschlussleitung nicht verlängern. Zuleitung stets 3-ad-
rig durchführen.
Achtung
Die Motoren sind für die Verwendung in Einzelanlagen (ein
Rollladenpanzer je Wickelwelle und Antrieb) konzipiert. Wer-
den mehrere Rollladenpanzer auf einer Wickelwelle betrieben
(gekoppelte Anlagen), kann die Funktion der Hinderniser-
kennung nicht gewährleistet werden.
stellen.
