R8/17...R30/17
Version: RO(+)
Notice de montage et d'utilisation
fr

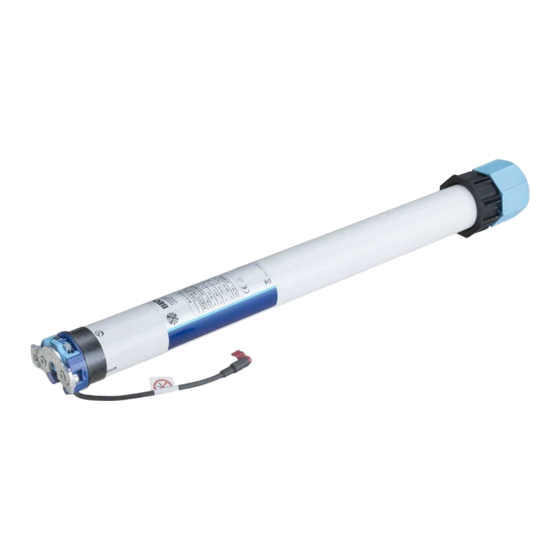

Moteurs tubulaires pour volets roulants
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 300 444 0g 25/08/2016
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Manuels Connexes pour Becker R30/17 Serie
Sommaire des Matières pour Becker R30/17 Serie
- Page 1 Moteurs tubulaires pour volets roulants Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur. 2010 300 444 0g 25/08/2016 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Allemagne www.becker-antriebe.com...
- Page 2 Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Variante de moteur avec fiche coudée ........................... 6 Montage ..................................... 8 Montage du moteur.................................
- Page 3 Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Optimisés pour les utilisations dans le domaine des volets roulants • Reconnaissance automatique des positions de fin de course grâce à un système électronique intelligent lors de l’utilisation de systèmes de butée (RO, RO+) ∙...
- Page 4 Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Tous les travaux et toutes les autres activités, y compris les travaux de maintenance et de nettoyage, réalisés sur les installations électriques et l’installation même, doivent être effectués uniquement par des personnes qualifiées, notamment des électriciens spécialisés.
- Page 5 • Montez les dispositifs de commande à portée de vue du produit motorisé, mais éloignés des pièces mobiles, à une hauteur supérieure à 1,5 m. • Les dispositifs de commande fixes doivent être installés de manière visible. • Les caractéristiques du produit motorisé doivent être compatibles avec le couple assigné et la durée de fonctionnement assignée.
- Page 6 Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement de volets roulants. Outre la fixation par attache rigide, ce type de moteur tubulaire est compatible avec d’autres verrous mécaniques (notamment de Zurfluh-Feller, Simu, GAH Alberts ou Deprat). Ces systèmes sont reconnus automatiquement. Si les attaches ou la lame supérieure sont fixées sur l’axe (vissées, rivées, etc.), utilisez uniquement le type de moteur tubulaire RO, car le moteur de type RO+ pourrait considérer cela comme un verrou de sécurité...
- Page 7 Démontage du câble de connexion enfichable pour moteurs tubulaires avec fiche coudée Prudence Coupez l’alimentation électrique avant de démonter le câble de connexion. Insérez un tournevis plat adapté au centre jusqu’en butée dans l’orifice de l’étrier enfichable, de manière à ce que ce dernier libère l’ergot du connecteur.
- Page 8 Montage Montage du moteur Attention Pour la mise du moteur dans l’axe, utilisez exclusivement les composants figurant dans le catalogue d’accessoires mécaniques en vigueur du fabricant du moteur. L’installateur doit s’assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du moteur plus poids du tablier/de la toile).
- Page 9 Démontage de la roue avec dispositif de blocage sur le tube de sortie Démontage à l’aide de l’outil de démontage, réf. 4930 300 606 0 Démontage à l’aide d’une pince à long bec Montage et démontage de la roue avec dispositif de blocage de la roue séparé Montage et démontage de la roue avec raccord vissé...
- Page 10 Raccordement de la roue avec l’arbre d’enroulement Ø 45 Dimension du moteur Ø de l’axe Couple Vis de fixation pour [mm] [mm] maxi. [Nm] roues (4 unités) Ø 45 Roue en plastique 50 - 70 mm Vis à tôle Ø 4,8 x 9,5 mm Ø 45 Roue en plastique 50 - 85 mm Vis à...
- Page 11 En cas d’utilisation d’attaches/de verrous nous recommandons l’emploi d’au moins 3 uni- tés, et pour les axes plus longs, de 3 attaches/verrous par mètre d’axe. Pose du câble de connexion Posez et fixez le câble de connexion au moteur tubulaire en montant. Le câble de connexion et, le cas échéant, l’antenne ne doivent pas empiéter sur la zone d’enrou- lement.
- Page 12 Réglage des positions de fin de course Attention Le kit de réglage n’est pas conçu pour une utilisation prolongée, mais uniquement pour la mise en service. Gestion intelligente de l'installation Fin de l’installation après le réglage automatique des positions de fin de course Le moteur enregistre le réglage de la position de fin de course définitivement, une fois que le volet/store a atteint successivement 3 fois la position de fin de course supérieure puis 3 fois la position de fin de course inférieure.
- Page 13 Effacement des positions de fin de course avec le kit de réglage Reliez les fils du moteur tubulaire à ceux du kit de réglage en faisant correspondre les cou- leurs puis branchez l’alimentation. Avant de commencer la séquence d’effacement, faites une pause de 1 seconde après le dernier ordre de déplacement.
- Page 14 Remarques à l’attention de l’électricien spécialisé Les moteurs tubulaires avec fin de course électronique peuvent être montés en parallèle. En l’occurrence, il convient de respecter la charge maximale de contact du dispositif de commutation (minuterie, commande à relais, commutateur, etc.). Pour piloter des moteurs avec fin de course électronique, utilisez uniquement des éléments de commutation (minuteries) qui ne se procurent pas le potentiel neutre via le moteur.
- Page 15 Que faire si... Dérangement Cause Comment y remédier Le tablier du volet roulant est rentré de 1. Une ou toutes les attaches sont cas- Réparez l’installation ; puis programmez travers ou ne s’enroule pas du tout. sées. de nouveau les positions de fin de course.
- Page 16 Exemples de raccordement L’affectation des fils noir et marron au sens de déplacement dépend du montage du mo- teur (à gauche ou à droite). Commande d’un/de plusieurs moteur(s) avec un commutateur/interrupteur...
- Page 17 Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande Câble central 230 V / 50 Hz (raccordement d’autres commandes) Groupe 230 V / 50 Hz Individuel Individuel 230 V / 50 Hz 230 V / 50 Hz...
- Page 18 Déclaration de conformité...
