Modèle : C01 PLUS
Notice de montage et d'utilisation
fr

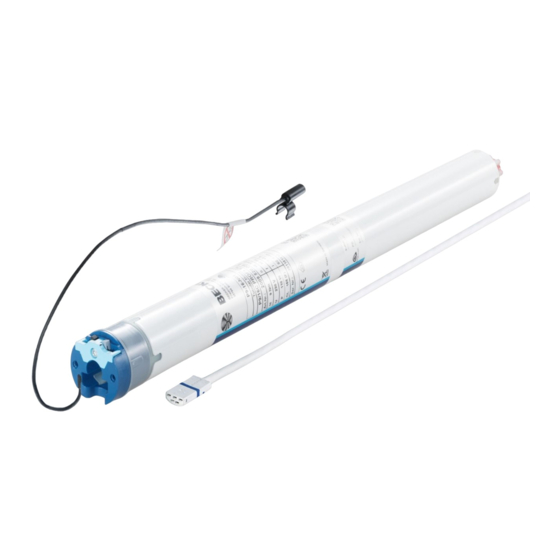

Moteur de volet roulant avec émetteur-récepteur
radio intégré
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 301 185 0a     19/03/2021
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
