R8...R40
Modèle : E14
Notice de montage et d'utilisation
fr

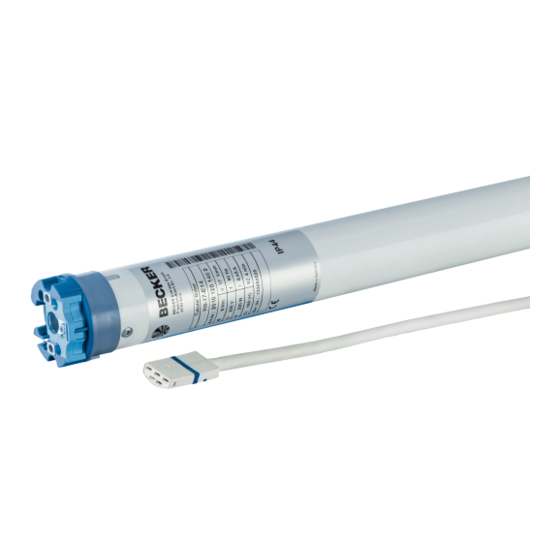

Moteurs tubulaires pour volets roulants
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 300 914 0 13/01/2017
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker R8-17-E14
Sommaire des Matières pour Becker R8-17-E14
- Page 1 Moteurs tubulaires pour volets roulants Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur. 2010 300 914 0 13/01/2017 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Allemagne www.becker-antriebe.com...
-
Page 2: Table Des Matières
Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage et démontage du câble de connexion enfichable ...................... 6 Montage du câble de connexion enfichable........................ -
Page 3: Généralités
Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Optimisés pour les applications de volets roulants • Installation possible sans butée (du point inférieur au point supérieur) • Réglage aisé des fins de course par pression d’un bouton sur le kit de réglage ou par le biais d’un inverseur ou d’un interrup- teur verrouillé... -
Page 4: Consignes De Sécurité
Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Tous les travaux et toutes les autres activités, y compris les travaux de maintenance et de nettoyage, réalisés sur les installations électriques et l’installation même, doivent être effectués uniquement par des personnes qualifiées, notamment des électriciens spécialisés. - Page 5 • Montez les dispositifs de commande à portée de vue du produit motorisé, mais éloignés des pièces mobiles, à une hauteur supérieure à 1,5 m. • Les dispositifs de commande fixes doivent être installés de manière visible. • Les caractéristiques du produit motorisé doivent être compatibles avec le couple assigné et la durée de fonctionnement assignée.
-
Page 6: Utilisation Conforme
Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants. Outre la fixation par attache souple du tablier, ce type de moteur tubulaire est compatible avec d’autres attaches rigides, comme par ex. -
Page 7: Démontage Du Câble De Connexion Enfichable Pour Moteurs Tubulaires Ø45 / Ø58
Démontage du câble de connexion enfichable pour moteurs tubulaires Ø45 / Ø58 Prudence Coupez l’alimentation électrique avant de démonter le câble de connexion. Insérez un tournevis plat adapté au centre jusqu’en butée dans l’orifice de l’étrier enfichable, de manière à ce que ce dernier libère l’ergot du connecteur. -
Page 8: Montage
Montage Montage du moteur Attention Pour la mise du moteur dans l’axe, utilisez exclusivement les composants figurant dans le catalogue d’accessoires mécaniques en vigueur du fabricant du moteur. L’installateur doit s’assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du moteur plus poids du tablier/de la toile). -
Page 9: Démontage De La Roue Avec Dispositif De Blocage Sur Le Tube De Sortie
Démontage de la roue avec dispositif de blocage sur le tube de sortie Démontage à l’aide de l’outil de démontage, réf. 4930 300 606 0 Démontage à l’aide d’une pince à long bec Montage et démontage de la roue avec dispositif de blocage de la roue séparé Montage et démontage de la roue avec raccord vissé... -
Page 10: Raccordement De La Roue Avec L'arbre D'enroulement Ø 45
Raccordement de la roue avec l’arbre d’enroulement Ø 45 Dimension du moteur Ø de l’axe Couple Vis de fixation pour [mm] [mm] maxi. [Nm] roues (4 unités) Ø 45 Roue en plastique 50 - 70 mm Vis à tôle Ø 4,8 x 9,5 mm Ø 45 Roue en plastique 50 - 85 mm Vis à... -
Page 11: Réglage Des Positions De Fin De Course Avec Le Kit De Réglage
Réglage des positions de fin de course avec le kit de réglage Kit de réglage pour les moteurs avec fin de course électronique. Touche de programmation Touche de déplacement Attention Le kit de réglage n’est pas conçu pour une utilisation prolongée, mais uniquement pour la mise en service. - Page 12 Du point supérieur au point inférieur Ce réglage des positions de fin de course ne permet pas de compenser la longueur du ta- blier/de la toile. Déplacez le volet/le store dans la position de fin de course supérieure souhaitée. Appuyez sur la touche de programmation du kit de réglage pendant 3 secondes. ▻...
-
Page 13: Effacement Des Positions De Fin De Course Avec Le Kit De Réglage
Effacement des positions de fin de course avec le kit de réglage Reliez les fils du moteur tubulaire à ceux du kit de programmation en faisant correspondre les couleurs puis branchez l’alimentation. Avant de commencer la séquence d’effacement, faites une pause de 1 seconde après le dernier ordre de déplacement. -
Page 14: Réglage Des Positions De Fin De Course Avec Un Interrupteur Ou Un Interrupteur Verrouillé
Effacement des deux positions de fin de course Déplacez le tablier/la toile entre les positions de fin de course. Appuyez sur la touche de programmation et maintenez-la enfoncée. Appuyez en plus sur la touche de déplacement vers le bas et maintenez cette der- nière enfoncée. - Page 15 De la butée supérieure à la butée inférieure avec attaches rigides Remontez le tablier/la toile contre la butée supérieure permanente. ▻ Le moteur tubulaire s’arrête automatiquement. Puis, abaissez le tablier/la toile sans interruption contre la butée inférieure perma- nente. Pendant ce déplacement, l’indicateur d’état des positions de fin de course (ESI) doit s’afficher avant que la position de fin de course ne soit atteinte.
-
Page 16: Effacement Des Positions De Fin De Course Avec Un Interrupteur Ou Un Interrupteur Verrouillé
Du point supérieur à la butée inférieure avec attaches rigides Déplacez le tablier/la toile dans la position de fin de course supérieure souhaitée. Effectuez la séquence suivante sans interruption entre les différents ordres de déplacement. ▻ Le moteur tubulaire confirme le réglage par un bruit de claquement. jusqu’à... -
Page 17: Remarques À L'attention De L'électricien Spécialisé
à ce produit. L’emballage doit être éliminé de manière conforme. Maintenance Ces moteurs sont sans entretien. Caractéristiques techniques Ø45 Modèle R8-17-E14 R12-17-E14 R20-17-E14 R30-17-E14 R40-17-E14 Type R8/17... -
Page 18: Que Faire Si
Que faire si... Problème Comment y remédier Le tablier du volet roulant est rentré de travers ou ne s’enroule Réparez l’installation ; puis programmez de nouveau les posi- pas du tout. tions de fin de course. Le moteur tubulaire dépasse la position de fin de course ou Réparez l’installation électrique, reprogrammez les fins de n’atteint pas la position de fin de course réglée. -
Page 19: Exemples De Raccordement
Exemples de raccordement L’affectation des fils noir et marron au sens de déplacement dépend du montage du mo- teur (à gauche ou à droite). Commande d’un/de plusieurs moteur(s) avec un commutateur/interrupteur... - Page 20 Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande Câble central 230 V / 50 Hz (raccordement d’autres commandes) Groupe 230 V / 50 Hz Individuel Individuel 230 V / 50 Hz 230 V / 50 Hz...
-
Page 21: Déclaration De Conformité
Déclaration de conformité...
