Handleiding R8/17RF - R40/17RF en R8/17RF+ - R20/17RF+
netaansluiting
blauw
zwart
groen/ geel
bruin

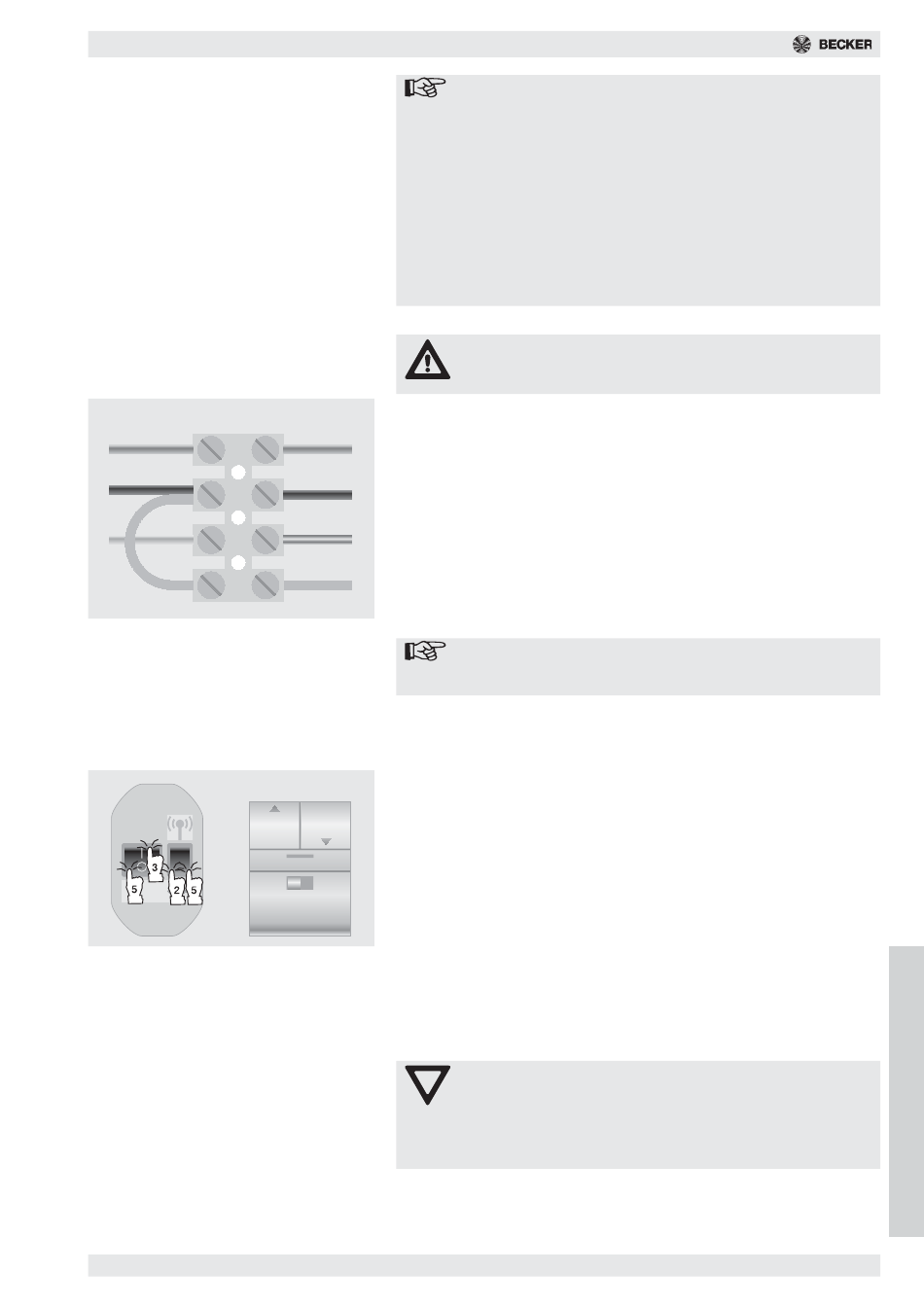

Vaste aansluiting op het stroomnet

1. Stekker van de afstelset uittrekken.
motorkabel
2. Afstelset uitschakelen.
blauw
3. Zorgen dat de spanningsaansluiting spanningsvrij is.
4. Netaansluiting tot stand brengen: groen/ gele ader op veiligheidsgeleider
zwart
PE, blauwe ader op neutraalgeleider N, bruine en zwarte ader samen op de
buitengeleider L1 (fase) vakkundig vastklemmen.
5. Motorkabel oplopend verleggen naar de motor toe, ev. in de rolluikkast
groen/ geel
een lus vormen.
6. Motorkabel zo fixeren dat hij niet in de wikkelruimte kan terechtkomen.
bruin
7. Netspanning aan de vaste aansluiting inschakelen.
8. Ev. functietest.
9. Montage en inwerkingstelling zijn hiermee afgesloten.

Wissen van de geprogrammeerde eindposities

Met de afstelset kunnen eens herkende eindposities gewist worden.
Alle opgeslagen zenders en schakeltijden blijven onveranderd.
1. Ev. de afstelset aansluiten (zie pag. 55: "Aansluiting van de afstelset").
2. Functieschakelaar van de afstelset op reset zetten.
3. Hoofdschakelaar inschakelen (1).
4. De rolluikaandrijving bevestigt het wissen van de eindposities met een
"dubbelklik".
5. Hoofdschakelaar in positie UIT (0) en functieschakelaar in middenpositie
schakelen.
Hinderniserkenning
Een correct geïnstalleerde aandrijving schakelt uit bij gehinderde rolluik-
beweging. Deze veiligheidsuitschakeling vindt plaats bij:
• aanraking van een hindernis.
• klemmen van het pantser in de geleiderails.
• aan de vensterbank vastgevroren eindstrip.
• ernstige overbelasting van de buisaandrijving.
Aanwijzing
BECKER Buismotoren hebben een korte looptijd. De
inschakelduur bedraagt ca. 4 minuten (S2/KB 4 min.). Een inge-
bouwde thermische veiligheidsschakelaar voorkant de
oververhitting van de buismotor. Bij de inwerking stelling van
langere rolluikpantsers en herhaaldelijke op-en neer-
bewegingen kan de thermische veiligheidsschakelaar geacti-
veerd worden. Na een korte afkoelperiode es de aandrijving
weer klaar voor gebruik.
De volledige inschakelduur wordt pas bereikt door de aandrij-
ving wanneer hij afgekoeld is tot op omgevingstemperatuur.
Vermijd een herhaaldelijke activatie van de thermische
veiligheidsschakelaar.
Voorzichtig
Elektrische werken mogen alleen door gekwalificeerd vak-
personeel uitgevoerd worden.
Aanwijzing
Motoraansluitkabel niet verlengen. Voeding altijd drieaderig
doorvoeren.
Opgelet
De motoren zijn ontworpen voor gebruik in afzonderlijke instal-
laties (één rolluikpantser per wikkelas en aandrijving). Indien
meerdere rolluikpantsers aangedreven worden op één
wikkelas (gekoppelde installaties), kan de werking van de
hindernisherkenning niet gegarandeerd worden.
N
E
D
E
R
L
A
N
D
S
57
