Instructions d'utilisation R8/17RF - R40/17RF et R8/17RF+ - R20/17RF+

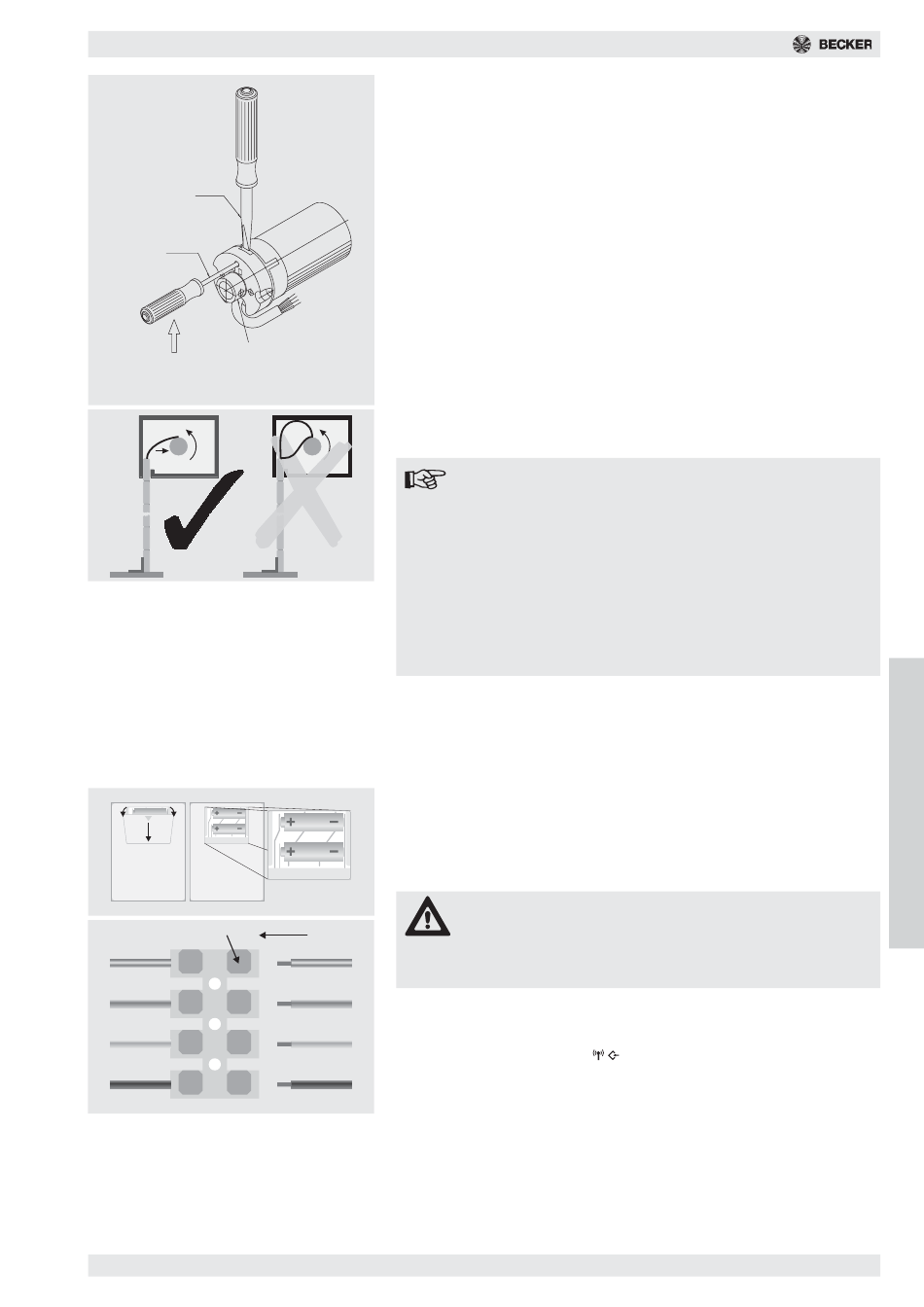

Tournevis à lame
Largeur environ 8 mm
Tournevis
Ø 2,5 mm max.
Lors de l'insertion, le tenon de connexion s'enclenche
automatiquement. Afin de détacher le tenon de connexion,
soit insérer le tournevis dans le trou puis faire pression vers le
haut, soit faire pression dans la rainure à l'aide d'un tournevis.
• Avec les arbres à profil:
Montez le moteur avec la couronne correspondante (A) et la roue. Insérez
le moteur dans l'arbre, avec la couronne et la roue prémontées. Veillez au
bon logement de la couronne et de la roue dans l'arbre (fig. 5).
Avec certaines roues, il est possible de compenser les écarts de largeur de
la rainure dans les différents arbres à enroulement en faisant pivoter la
roue pour atteindre un autre creux de rainure. Ces creux de rainures ont
des dimensions différentes et vous permettent un montage précis de l'en-
traînement (fig. 6).
• Avec les arbres arrondis:
Au préalable, enlevez le tube du côté moteur, pour pouvoir insérer la saillie
de la couronne dans l'arbre. Cette saillie ne doit pas présenter de jeu par
rapport à l'arbre (fig. 7).
4. Accrocher l'arbre dans le palier et bloquer l'unité de tête du moteur dans le
palier du moteur. Une fois monté, l'arbre à enroulement doit pouvoir se
déplacer d'environ 30° par rapport au palier du moteur, en toute sou-
plesse.
5. Après l'assimilation de l'émetteur mural, positionnez l'arbre à enroulement
de manière à ce que le tablier du volet roulant puisse être accroché à l'aide
de ressorts, ou bien montez la sécurité anti-remontée d'après les indica-
tions du fabricant.
Remarque
Nous recommandons d'utiliser au moins 3 attaches, pour les
arbres assez longs, 3 attaches par mètre d'arbre à enroule-
ment.
La longueur des feuillards doit être adaptée à l'écart entre l'ar-
bre et la sous-face, c'est-à-dire qu'après le déroulement du ta-
blier, les feuillards doivent agir dans le sens opposé au mouve-
ment de descente de l'arbre.
Monter et fixer le câble de raccordement du moteur en direc-
tion ascendante vers le moteur. Le câble du moteur ne doit pas
dépasser dans l'espace d'enroulement. Recouvrir les arêtes
tranchantes.
Enregistrement/double déclic
Le moteur de volet roulant enregistre chaque assimilation ou effacement par
un signal sonore. Le moteur effectue un mouvement vers l'avant et vers l'ar-
rière à peine perceptible assimilable à deux déclics, et que l'on appellera
«double déclic» dans ce qui suit.
Mise en service de l'émetteur TouchControl
Les piles sont jointes à l'émetteur. Avant la première utilisation de l'émetteur,
vous devez mettre les piles en place conformément au schéma ci-contre.
Pour cela, ouvrez le couvercle du compartiment à piles qui se trouve au dos.
Raccordement du set de réglage
Prudence
Ne pas relier la fiche de secteur du set de réglage avec le sec-
teur.
Les travaux électriques ne doivent être effectués que par du
personnel spécialisé.
1. Relier les lignes de raccordement du moteur de volet roulant avec le set de
réglage, en tenant compte des couleurs.
2. Commuter l'interrupteur (interrupteur à bascule) en position ARRET (0) et
le commutateur de fonction
3. Relier la fiche du set de réglage avec le secteur.
/
en position médiane.
