Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+

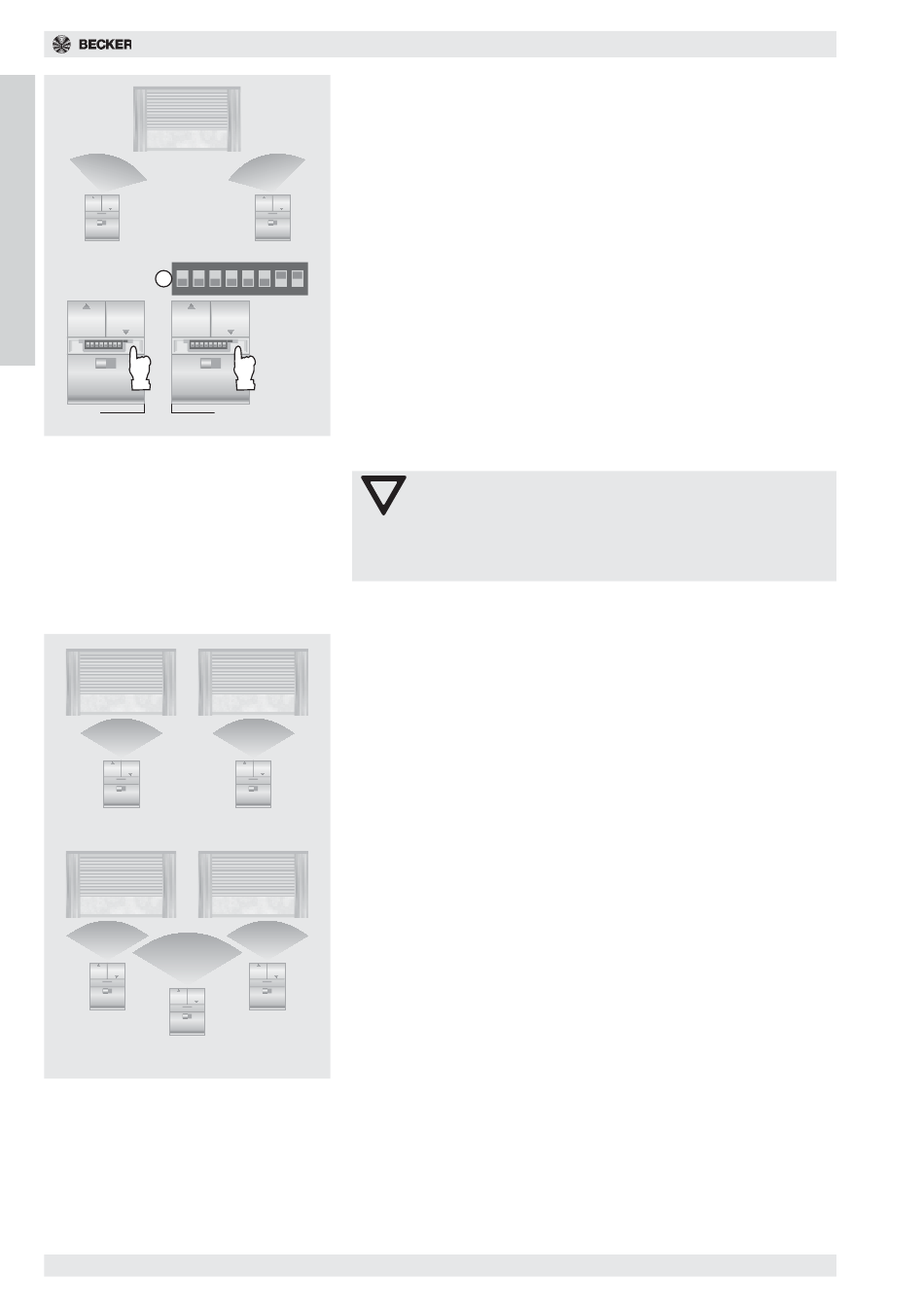

Mehrpunktsteuerung, Sender kopieren

Bei einer Mehrpunkt- oder Wechselsteuerung kann ein Rollladenantrieb von
mehreren gleichberechtigten Bedienstellen aus gesteuert werden. Dazu wird
für jede zusätzliche Bedienstelle eine Kopie des Wandsenders angefertigt,
der dem Rollladenantrieb zugeordnet ist.
1. Nehmen Sie an beiden TouchControl die Abdeckung der Gruppentaste
ab.
2. Einstellung der Schalter S1-S6 des Originals im Duplikat übernehmen. S7
und S8 des Duplikats auf ON stellen.
3. „Original" und „Duplikat" nebeneinander auf eine nichtmetallische Unterla-
DIP
ge (z.B. auf Tischplatte) legen.
4. Gruppentaste des Original-Senders betätigen und halten.
2 3 4 5 6 7 8
5. Gruppentaste am „Duplikat" betätigen und halten bis die LED des Origi-
nals nach 10-15 Sek. erlischt.
DIP
6. Tasten beider TouchControl loslassen und Tastenabdeckungen wieder
2 3 4 5 6 7 8
aufsetzen.
5
7. Funktionsprüfung mit dem „Duplikat" durchführen: mit dem Duplikat kön-
Duplikat
nen Einzel- und Gruppenbefehle gesendet, Schaltzeiten gespeichert wer-
den. Darüber hinaus kann zwischen dem Hand- und Automatikmodus ge-
wechselt werden.

Gruppensteuerung

Bei einer Gruppensteuerung werden mehrere Rollladenantriebe durch einen
Gruppenbefehl gesteuert. TouchControl sendet einen Gruppenbefehl wenn
die Gruppentaste zusammen mit einer Richtungstaste gedrückt wird. Der An-
trieb kann einen Gruppen- oder Zentralbefehl nur ausführen, wenn er zuvor
die entsprechende Gruppen-(Sender-) kennung gelernt hat. Mehrere Antrie-
be, die dieselbe Gruppenkennung gelernt haben, bilden eine Gruppe.
Zur Unterscheidung von Einzel- und Gruppenbefehl verfügt jeder
TouchControl über 2 unterschiedliche Senderkennungen. Die Kennung für
den Gruppenbefehl wird immer dann gesendet, wenn die Gruppentaste betä-
tigt wird.
Da Einzel- und Gruppenbefehl an jedem TouchControl zur Verfügung stehen,
ist prinzipiell kein zusätzlicher Gruppensender erforderlich, um eine Gruppen-
steuerung aufzubauen.
Wird es dennoch gewünscht, bspw. um für den Zentralbefehl einen zusätzli-
chen Sender neben der Eingangstür zu verwenden, bietet TouchControl auch
diese Möglichkeit.
Wenn in einem Antrieb mehrere Gruppenkennungen gespeichert wurden,
muss im TouchControl diejenige ausgewählt werden, die gesendet werden
soll, wenn Gruppentaste und die gewünschte Richtungstaste gleichzeitig be-
tätigt werden.
Jeder Antrieb kann 6 verschiedene Gruppenkennungen lernen, also Mitglied
von 6 unterschiedlichen Gruppen sein. Jede Gruppenkennung wird beim Ler-
nen getrennt gespeichert. Dazu dienen die Schalter S1 bis S6 unter der Ab-
deckung der Gruppentaste. Welche Gruppe welchem Schalter vorteilhafter
Weise zugeordnet wird, richtet sich nach der Anzahl der Rollläden. Bitte be-
achten Sie folgende Tabelle beispielhaft:
Achtung
Der Schieber „HAND/AUTOMATIK" muss am „Original" und
„Duplikat" immer in die gleiche Stellung geschoben werden,
sonst ist der momentane Betriebszustand nicht eindeutig er-
kennbar und der Antrieb wechselt immer in den Modus des
Senders, von dem er den letzten Befehl erhalten hat.
