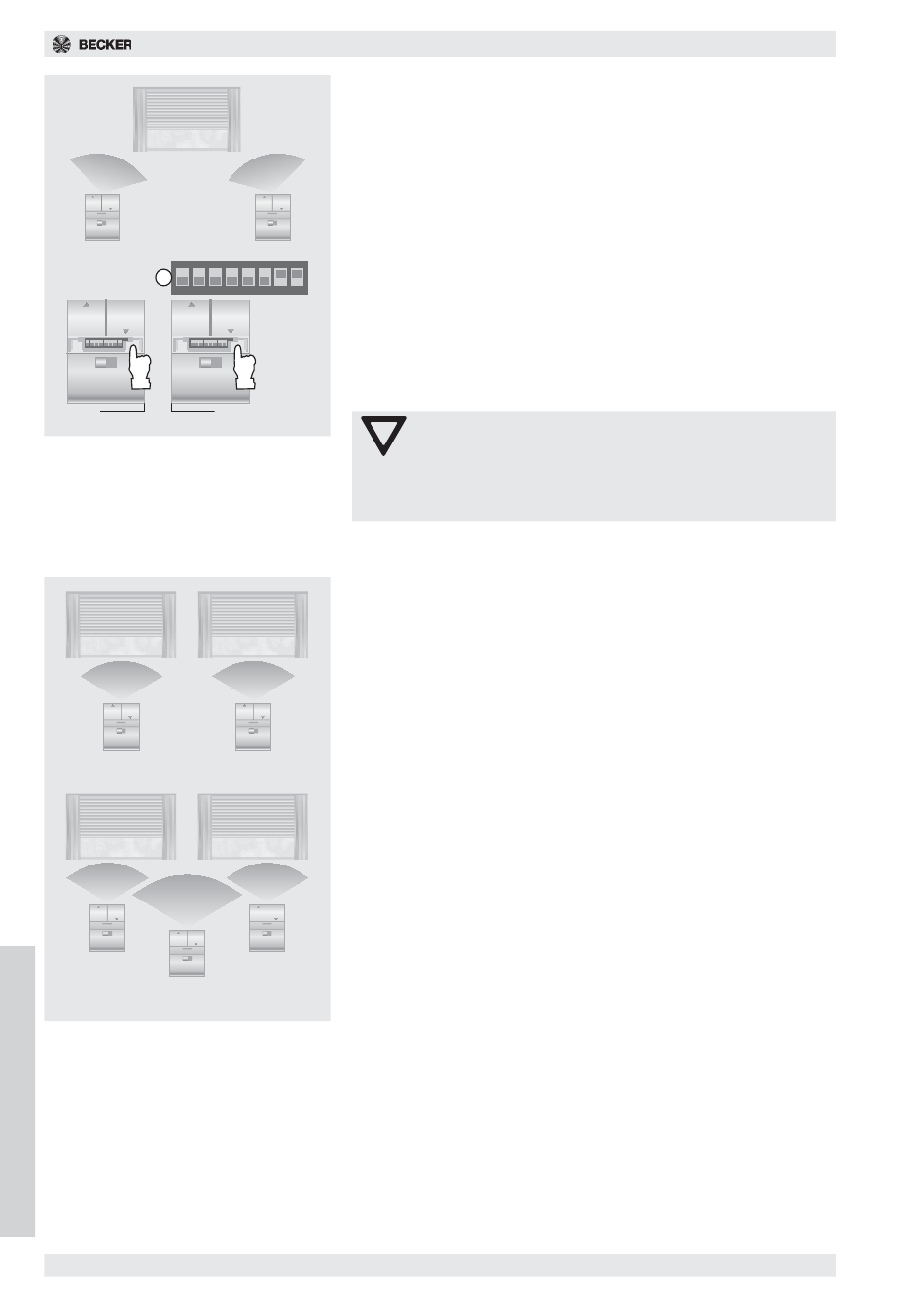

Meerpuntssturing, zender kopiëren
Bij een meerpunts- of wisselsturing kan een rolluikaandrijving gestuurd wor-
den vanuit meerdere gelijkgestelde bedieningsplaatsen. Daarvoor wordt voor
elke bijkomende bedieningsplaats een kopie van de zender gemaakt, die bij
de rolluikaandrijving hoort.
1. Verwijder de afdekking van de groepentoets van de beide TouchControls.
2. Instelling van de schakelaars S1-S6 van het origineel overnemen in het
duplicaat. S7 en S8 van het duplicaat op "ON" zetten.
3. "Origineel" en "duplicaat" naast elkaar op een niet-metalen ondergrond
leggen (bv. tafelblad).
DIP
4. Op de groepentoets van de originele zender drukken en ingedrukt houden
2 3 4 5 6 7 8 tot de LED van het origineel oplicht na ca. 10-15 sec.
6. Toetsen van de beide TouchControls loslaten en toetsenafdekking terug-
plaatsen.
DIP DIP
2 3 4 5 6 7 8 7. Functietest doorvoeren met het "duplicaat": met het duplicaat kunnen af-
zonderlijke en groepinstructies gezonden en schakeltijden opgeslagen
5
worden. Bovendien kan er omgeschakeld worden tussen handmatige en
Duplikat
automatische modus.

Groepensturing

Bij een groepensturing worden meerdere rolluikaandrijvingen gestuurd door
één groepinstructie. TouchControl zendt een groepinstructie wanneer de
groepentoets samen met een richtingstoets wordt ingedrukt. De aandrijving
kan een centrale of groepinstructie alleen uitvoeren indien de overeenkom-
stige groep- (zender-) identificatie vooraf geprogrammeerd werd. Meerdere
aandrijvingen waarop dezelfde groepidentificatie geprogrammeerd werd, vor-
men een groep.
Om een onderscheid te maken tussen afzonderlijke en groepinstructies be-
schikt elke TouchControl over 2 verschillende zenderidentificaties. De identifi-
catie voor de groepinstructie wordt altijd gezonden wanneer er op de
groepentoets gedrukt wordt.
Aangezien op elke TouchControl afzonderlijke en groepinstructies mogelijk
zijn, is er in principe geen extra groepzender nodig om een groepssturing op
te bouwen.
Indien men toch wenst om bijvoorbeeld een extra zender naast de toegangs-
deur te gebruiken voor de centrale instructie, is dat met
TouchControl ook mogelijk.
Wanneer in één aandrijving meerdere groepidentificaties opgeslagen wer-
den, moet in de TouchControl die identificatie uitgekozen worden die moet
worden gezonden, wanneer de groepentoets en de gewenste richtingstoets
gelijktijdig ingedrukt worden.
Voor elke aandrijving kunnen 6 verschillende groepidentificaties geprogram-
meerd worden. Elke aandrijving kan dus deel uitmaken van 6 verschillende
groepen. Elke groepidentificatie wordt bij het programmeren apart opgesla-
gen. Daarvoor dienen de schakelaars S1 tot S6 onder de afdekking van de
groepentoets. Welke groep bij welke schakelaar ondergebracht wordt, is af-
hankelijk van het aantal rolluiken. Gebruik de volgende tabel als voorbeeld:
Handleiding R8/17RF - R40/17RF en R8/17RF+ - R20/17RF+
Opgelet
De schuif voor "hand/ automatisch" moet op het "origineel" en
het "duplicaat" altijd in dezelfde positie geschoven worden,
anders is de bedrijfstoestand van het ogenblik niet eenduidig
herkenbaar en wisselt de aandrijving altijd naar de modus van
de zender waarvan hij de laatste instructie heeft gekregen.
