Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+

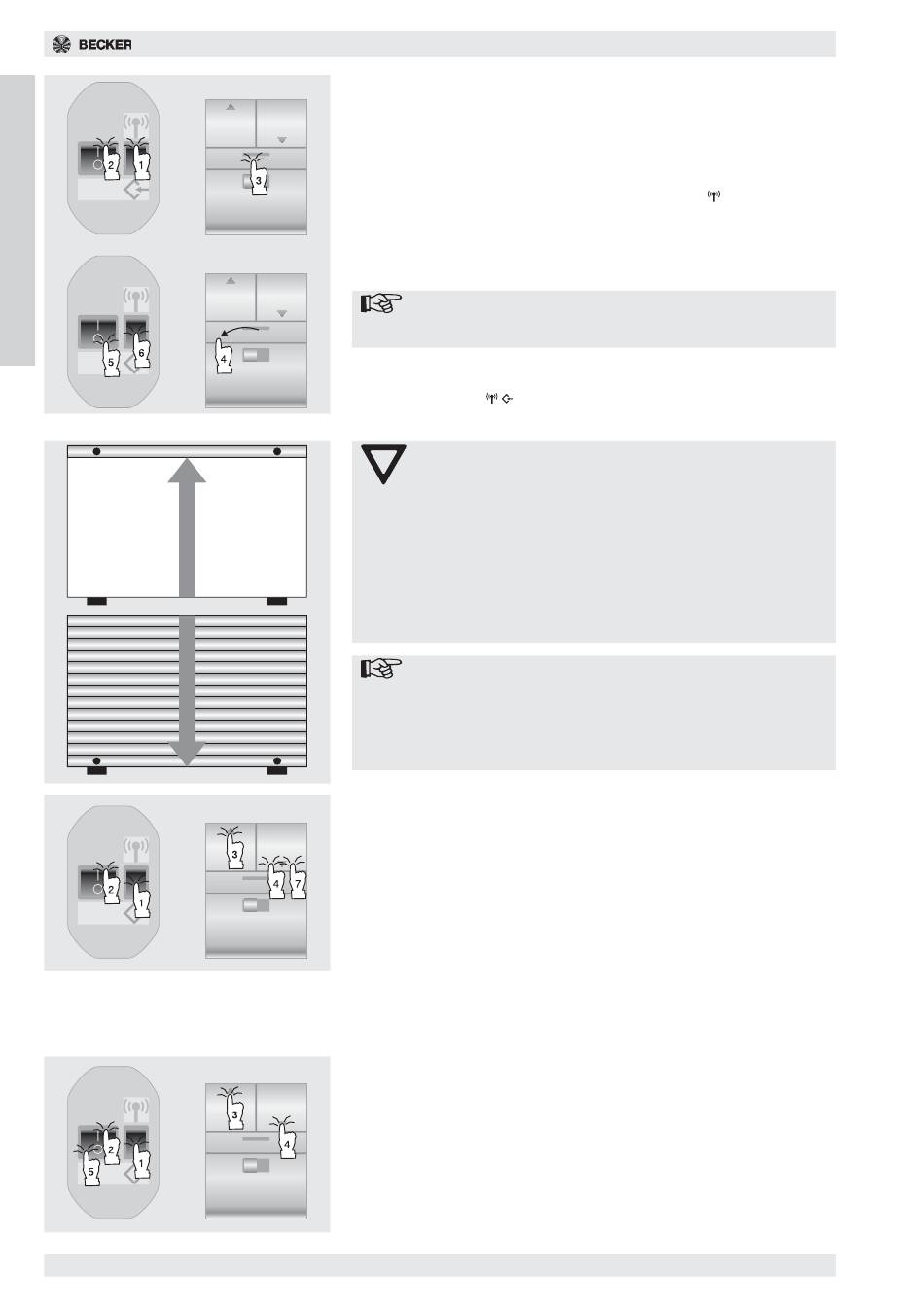

Wandsender beim Rollladenantrieb anmelden

Jedem Rollladenantrieb wird einmalig ein TouchControl für den Einzelbefehl
zugeordnet. Diese Zuordnung kann nur mir dem Einstellset erfolgen, so dass
ein versehentliches Löschen im Betrieb unmöglich ist. Bei einem erneuten
Einlernvorgang wird ein zuvor gespeicherter TouchControl überschrieben. Im
Antrieb gespeicherte Endlagen und Zeitbefehle bleiben erhalten.
1. Funktionsschalter des Einstellsets auf „Funk Lernen"
2. Hauptschalter des Einstellsets einschalten.
3. Gruppentaste drücken (ca. 4 Sekunden) bis der Antrieb den Lernvorgang
durch einen „Doppelklack" quittiert, danach
4. Gruppentaste loslassen.
Hinweis
Der Abstand zwischen Einstellset und TouchControl sollte
mindestens 80 cm betragen.
5. Hauptschalter des Einstellsets in Stellung AUS (0) bringen und 3 Sekun-
den warten.
/
6. Funktionsschalter

Einstellen der Rollladenendlagen

Achtung
Beide Endlagen werden automatisch erkannt.
Die Endlagen müssen in der Reihenfolge
1. Obere Endlage
2. Untere Endlage
erkannt werden.
Wurde zuerst die untere Endlage erkannt, kann der Rollladen
nicht mehr korrekt installiert werden. Die Endlagen müssen ge-
löscht (siehe S. 9: „Löschen der Endlagen") und anschließend
neu eingestellt werden.
Hinweis
Bis zum Abschluss der Installation ist die Hinderniserkennung
nicht aktiv! Achten Sie bei der Programmierung der Endlagen
auf einen störungsfreien Lauf des Rollladenpanzers in Auf- und
Abrichtung. Sichern Sie die einzelnen Lamellen gegen seitli-
ches Verschieben.
1. Funktionsschalter des Einstellsets in Mittelstellung schalten.
2. Hauptschalter für 3 Sekunden ausschalten, anschließend wieder einschal-
ten und ca. 3 Sekunden warten.
3. Bei Rechtseinbau: AUF-Taste drücken.
4. Bei Linkseinbau: AB-Taste drücken.
5. Bewegt sich der Rollladen abwärts, durch zweifachen Gegenbefehl stop-
pen und in die obere Endlage steuern.
6. Der Antrieb schaltet bei Erkennung der oberen Endlage am Anschlag
selbsttätig ab.
7. AB-Taste betätigen.
8. Der Antrieb fährt bis in die untere Endlage und schaltet selbsttätig ab.
Die Rollladenendlagen sind jetzt eingestellt.
Prüfen der eingestellten Endlagen
1. Ggf. Funktionsschalter des Einstellsets in Mittelstellung schalten.
2. Ggf. Hauptschalter einschalten und ca. 3 Sekunden warten
3. AUF-Taste betätigen. In der oberen Endlage schaltet der Antrieb ab.
4. AB-Taste betätigen. In der unteren Endlage schaltet der Antrieb ab.
5. Hauptschalter des Einstellsets ausschalten (Schalterstellung 0).
6. Einstellset abklemmen
wieder in die Mittelstellung schalten.
stellen.
