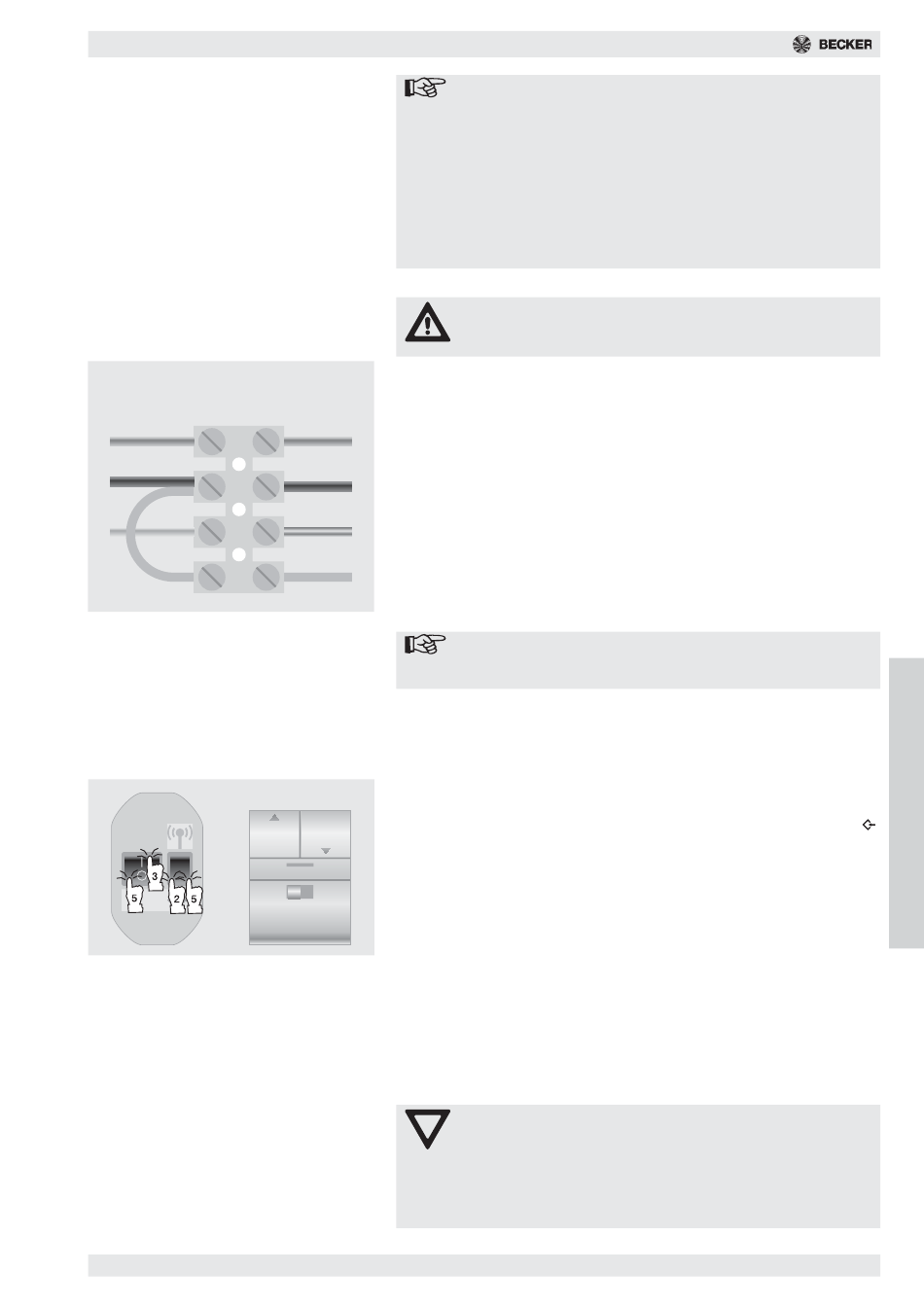

Instructions d'utilisation R8/17RF - R40/17RF et R8/17RF+ - R20/17RF+
raccordement
au secteur
bleu
noir
vert/jaune
marron

Raccordement fixe au secteur

1. Extraire la fiche secteur du set de réglage.
cable de
2. Déconnecter le set de réglage.
raccordement
3. S'assurer que le raccordement à la tension de secteur est hors tension.
du moteur
bleu 4. Etablir le raccordement au secteur: presser les brins verts/jaunes au ni-
veau du conducteur de protection PE, les brins bleus au niveau du con-
ducteur neutre N, les brins marron et noirs ensemble au niveau du conduc-
noir
teur extérieur L1, le tout correctement.
5. Poser le câble de raccordement du moteur en direction ascendante vers le
moteur, le cas échéant former une boucle dans le coffre du volet roulant.
vert/jaune
6. Fixer le câble du moteur de manière à ce qu'il ne puisse pas dépasser
dans l'espace d'enroulement.
marron
7. Activer la tension de secteur au niveau du raccord fixe.
8. Le cas échéant test de fonctionnement.
9. Le montage et la mise en service sont donc terminés.
Effacement des positions finales programmées
Avec le set de réglage, les positions finales détectées une fois peuvent être
effacées. Tous les émetteurs et les durées de commutation mémorisés res-
tent inchangés.
1. Le cas échéant, raccorder le set de réglage (voir p. 39: Raccordement du
set de réglage).
2. Mettre le commutateur de fonction du set de réglage sur Réinitialisation
3. Allumer l'interrupteur principal (1).
4. Le moteur de volet roulant enregistre l'effacement des positions finales par
un «double déclic».
5. Commuter l'interrupteur principal en position ARRET (0) et le commutateur
de fonction en position médiane.
Détection des obstacles
Un moteur installé correctement s'arrête lorsque le mouvement du volet rou-
lant rencontre un obstacle. Cet arrêt de sécurité se produit dans les cas sui-
vants:
• Rencontre d'un obstacle.
• Blocage du tablier dans les rails de guidage.
• Lame finale gelée sur le rebord de fenêtre
• Très forte sollicitation du moteur tubulaire.
Remarque
Les moteurs tubulaires BECKER sont des moteurs à fonction-
nement bref. La durée de mise en circuit est d'environ 5 minu-
tes. Un thermo-rupteur de protection intégré empêche un ré-
chauffement du moteur tubulaire. En cas de mise en service de
longs tabliers de volets roulants et de montées et de descentes
fréquentes, le thermo-rupteur de protection peut réagir. Après
un bref temps de refroidissement, le moteur est de nouveau en
état de fonctionner. Le moteur n'atteint la durée de mise en cir-
cuit que lorsqu'il est refroidi à la température ambiante. Evitez
une activation répétée du thermo-rupteur de protection.
Prudence
Les travaux électriques ne doivent être effectués que par du
personnel spécialisé.
Remarque
Ne pas prolonger la ligne de raccordement du moteur. Le câble
doit toujours être composé de 3 brins.
Attention
Les moteurs sont conçus afin d'être utilisés dans des installa-
tions individuelles (un tablier de volet roulant par arbre à en-
roulement et moteur). Si plusieurs tabliers de volet roulant
fonctionnent sur un arbre à enroulement (installations cou-
plées), la détection des obstacles et le fonctionnement de la
sécurité anti-remontée ne sont pas garantis.
F
R
A
N
.
Ç
A
I
S
