Handleiding R8/17RF - R40/17RF en R8/17RF+ - R20/17RF+
bladschroevendraaier
bladschroevendraaier
breedte ca. 8mm
breedte ca. 8mm
schroevendraaier
max. Ø 2,5 mm

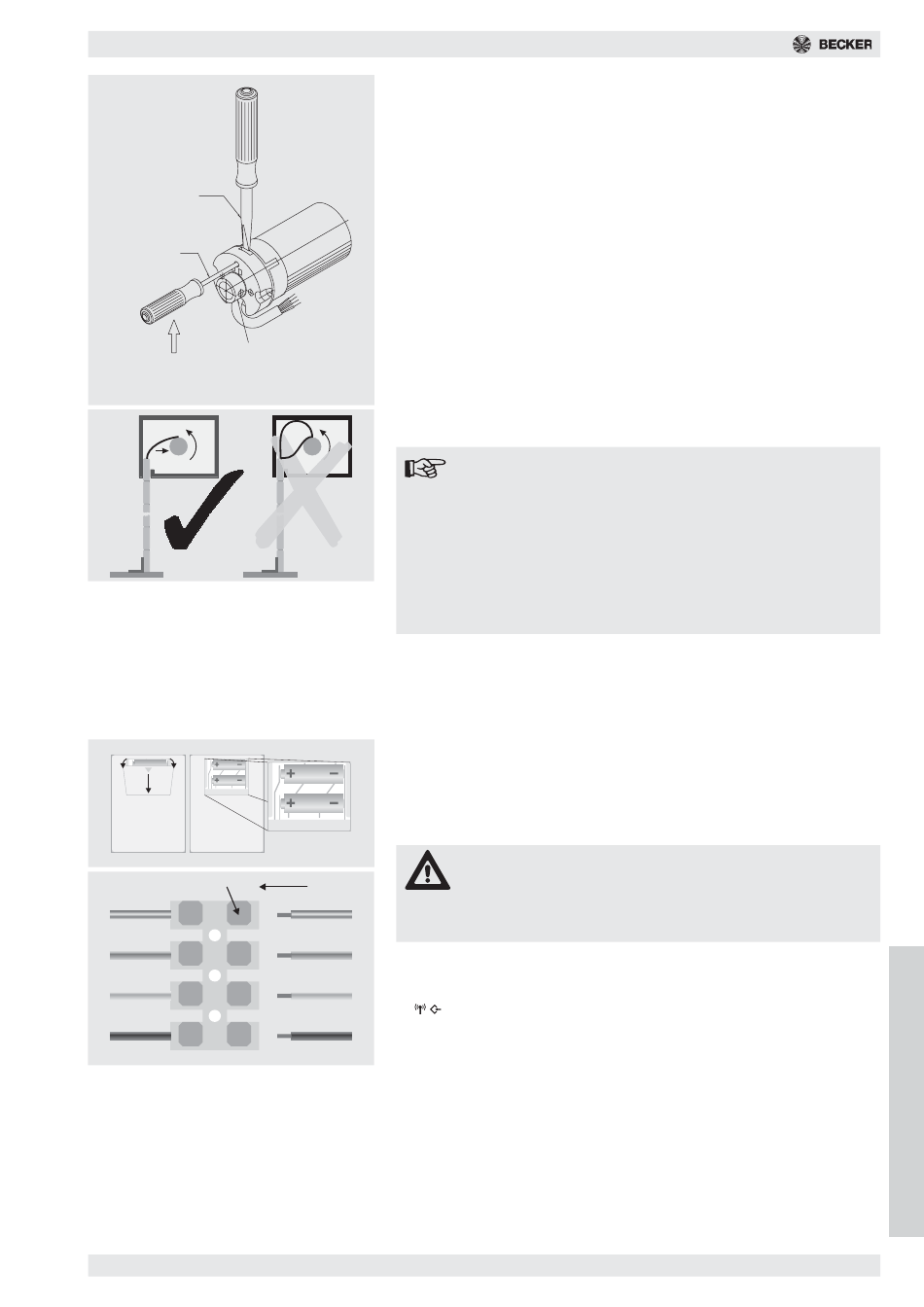

De rechte tap klikt bij het inschuiven automatisch vast. Om de
De rechte tap klikt bij het inschuiven automatisch vast. Om de
rechte tap los te maken ofwel een schroevendraaier in het
rechte tap los te maken ofwel een schroevendraaier in het
boorgat steken en naar boven drukken ofwel met een
boorgat steken en naar boven drukken ofwel met een
schroevendraaier in de gleuf drukken.
schroevendraaier in de gleuf drukken.
• Bij profielbuizen:
U monteerd de motor met de betreffende loopring (A) en meenemer (B). U
schuift de motor met de voorgemonteerde loopring en meenemer passend
in de buis. Let u op, dat de loopring en de meenemer goed in de buis
geplaatst zijn.
Toleranties van de sleufbreedten in verschillende wikkelbuizen kunnen bij
sommige meenemers worden gecorrigeerd door het draaien van de
meenemer in een andere sleufopening. Deze sleufopeningen hebben ver-
schillende afmetingen en bieden zu de mogelijkheid voor een passende
montage van de motor.
• Bij ronde buizen
Eerst klikt u de buis aan de motorzijde uit, zodat de nok van de loopring
mee in de buis kan worden geschoven. De nok van de loopring mag geen
speling hebben met de wikkelbuis.
4. As in het lager hangen en het motorkopstuk vastmaken in het aandrijflager.
In gemonteerde toestand moet de wikkelas tegenover het aandrijflager
makkelijk met ca. 30° gedraaid kunnen worden.
5. Plaats de wikkelas na het programmeren van de muurzender zó dat het
rolluikpantser met behulp van veren kan ingehangen worden of monteer
de omhoogschuifbeveiliging volgens de richtlijnen van de fabrikant.
Aanwijzing
Wij raden aan minstens 3 veren en bij langere assen 3 veren
per meter wikkelas te gebruiken.
De lengte van de veren moet aan de afstand van de wikkelas
ten opzichte van de kast zijn aangepast, d.w.z. na het afwikke-
len van het pantsers moeten de veren de afwaartsbeweging
van de as tegenwerken.
Motoraansluitkabel oplopend verleggen naar de motor toe en
fixeren. De motorkabel mag niet in de wikkelruimte uitsteken.
Scherpe kanten afdekken.
Bevestiging / dubbelklik
De rolluikaandrijving bevestigt elk programmeer- of wisproces akoestisch.
Daarbij voert de motor een nauwelijks waarneembare heen- en weer-
beweging uit, die te horen is als een 2- voudig klikken en hierna "dubbelklik"
genoemd wordt.
Inwerkingstelling van de TouchControl-zender
De batterijen zijn bij de zender ingesloten. Vóór het eerste gebruik moet u de
batterijen volgens de navolgende afbeelding inleggen. Opent u hiervoor de
deksel van het batterijvak aan de achterkant.
Aansluiting van de afstelsets
Voorzichtig
De stekker van de afstelset mag niet aangesloten zijn op het
stroomnet.
Elektrische werken mogen alleen door gekwalificeerd vak-
personeel uitgevoerd worden.
1. Aansluitkabels van de rolluikaandrijving met de juiste kleur verbinden met
de afstelset.
2. Hoofdschakelaar (wipschakelaar) in positie UIT (0) en functieschakelaar
/
in middenpositie schakelen.
3. Stekker van de afstelset aansluiten op het stroomnet.
N
E
D
E
R
L
A
N
D
S
