Componentes Principais - Rotex RKBUHAA6V3 Manuel D'installation Et D'utilisation

Aviso
Ligue à terra o kit de aquecedor.
A resistência de terra deve cumprir a legislação e os regulamen-
tos locais aplicáveis.
Certifique-se de que foi efectuada uma ligação à terra.
Não efectue ligações à terra do kit de aquecedor
através de canalizações, acumuladores de sobre-
tensão, nem fios de terra da rede telefónica. Uma
ligação à terra incompleta pode originar choques eléctricos.
Canos de gás
Pode ocorrer um incêndio ou uma explosão, em caso de
fugas de gás.
Canos de água.
Os tubos rígidos de PVC não constituem uma ligação à terra
eficaz.
Cabos de pára-raios e fios de terra dos telefones.
O potencial eléctrico pode elevar-se a níveis excepcionais,
caso sejam atingidos por raios.
Instale o cabo de alimentação a pelo menos 1 metro de distân-
cia de televisores ou rádios, para evitar interferências na
imagem ou ruído.
(Dependendo das ondas de rádio, uma distância de 1 metro
pode ser insuficiente para eliminação do ruído.)
Não molhe o kit de aquecedor. Tal pode provocar choques
eléctricos ou incêndios.
Não instale o kit de aquecedor nos seguintes locais, nem em
locais de características semelhantes:
Com névoas de fluidos óleo-minerais ou vapores (de óleo ou
outros).
As partes plásticas podem deteriorar-se, podendo cair ou
originar fugas de água.
Onde haja produção de gases corrosivos (gás sulfuroso, por
exemplo).
A corrosão dos tubos de cobre ou dos componentes
soldados pode provocar fugas de refrigerante.
Onde se encontrem
electromagnéticas.
As ondas electromagnéticas podem perturbar o sistema de
controlo, provocando avarias no equipamento.
Onde possa haver fugas de gases inflamáveis, onde houver
fibras de carbono ou pó inflamável em suspensão, ou onde
se utilizem fluidos voláteis, como diluentes ou combustíveis.
Este tipo de gases pode provocar um incêndio.
Onde o ar contenha uma elevada concentração de sal.
Onde haja grandes variações de tensão – em fábricas, por
exemplo.
Dentro de veículos ou de navios.
Onde houver vapores ácidos ou alcalinos.
RKBUHAA6V3+W1
Kit de aquecedor para sistema de bomba de calor ar/água
4PW58904-1
máquinas que emitam ondas
V
ISÃO GERAL DO KIT DE AQUECEDOR
AVISO
O conjunto do sistema (unidades interior e de exterior) foi
projectado para ser combinado com um kit de aquecedor
Rotex. Caso seja usado outro kit de aquecedor em
combinação com a unidade interior Rotex, a Rotex não
assegura o bom funcionamento do sistema nem a
fiabilidade deste. Por este motivo, a Rotex também não
pode considerar que tais situações estejam ao abrigo da
garantia.

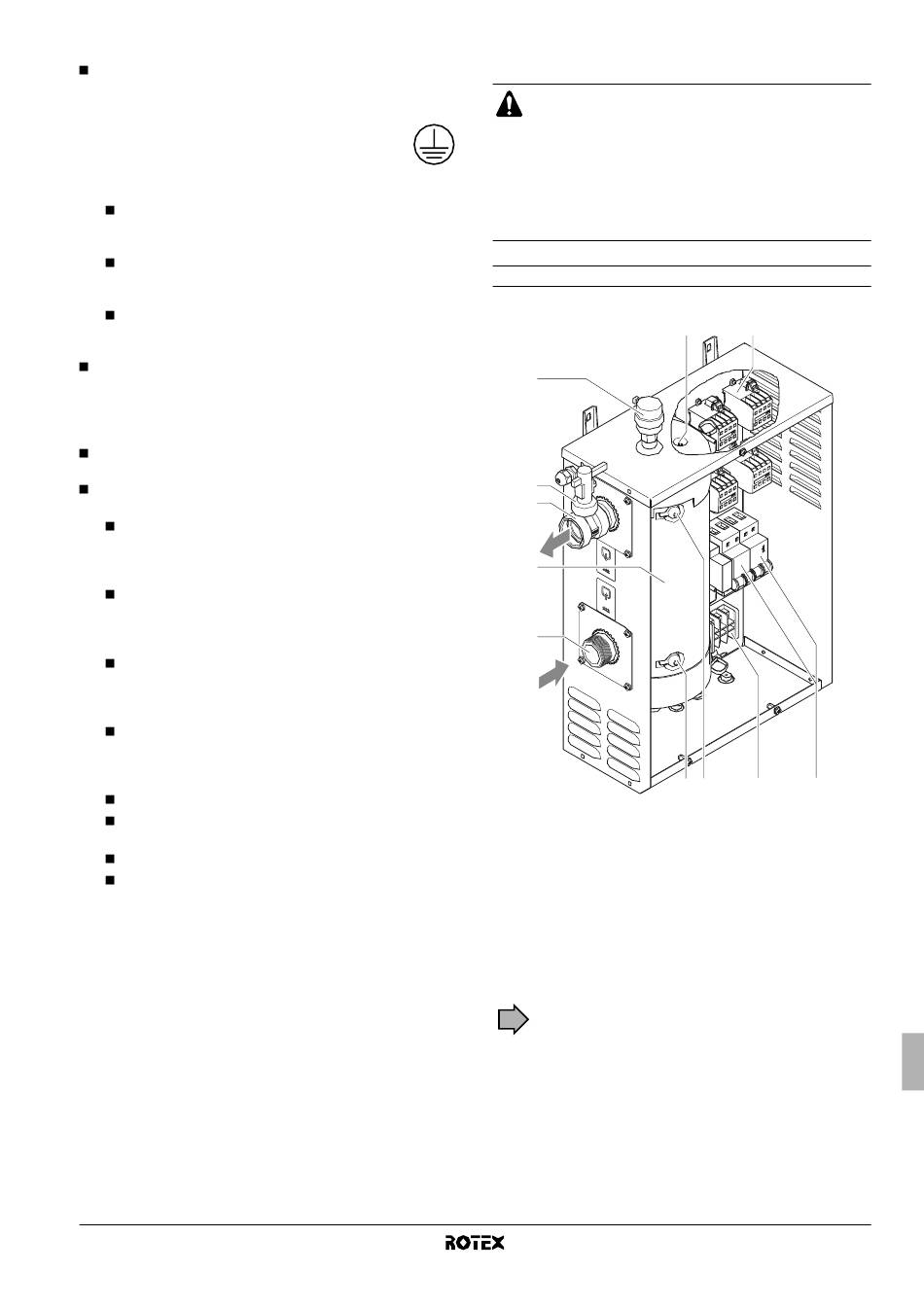

Componentes principais

3
4
2
6
1
1 Ligação de entrada de água
2 Ligação de saída de água
3 Purga de ar
4 Fluxóstato
5 Ligações eléctricas
6 Aquecedor
7 Protecção térmica - reinicialização manual
8 Protecção térmica - auto-reinicialização
9 Fusível de sobrecorrente
10 Contactores
11 Fusível térmico
Sentido do fluxo
11 10
8 5 9
7
Manual de instalação e de utilizaçao
3
