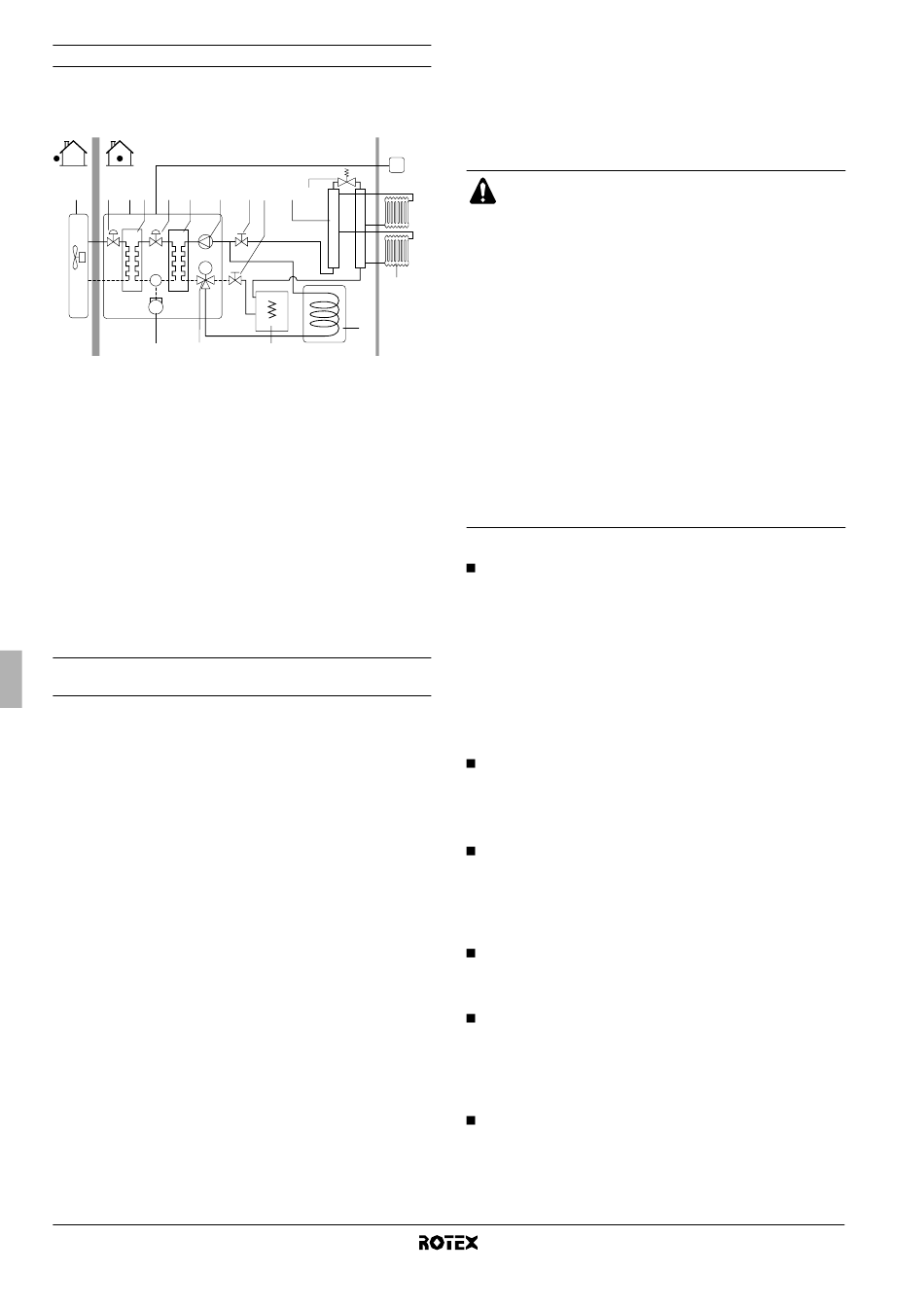

Allgemeine Systemeinrichtung

Der Heizungs-Zusatz muss am Wasserauslass für Raumheizungs-
zwecke der RKHBRD Inneneinheit in Reihe installiert werden - siehe
Abbildung unten.
1 12 2 3 12 4 6
M
5 8
1 Außeneinheit
2 Inneneinheit
3 Kältemittel-Wärmetauscher
4 Wasser-Wärmetauscher
5 Verdichter
6 Pumpe
7 Absperrventil
8 Motorisiertes 3-Wege-
Ventil (optional)
9 Brauchwassertank (Option)
10 Kollektor
(bauseitig zu liefern)
Z
UBEHÖR
Zubehörteile, die mit dem Heizungs-Zusatz geliefert
werden
Siehe Abbildung 1.
1 Installations- und Bedienungsanleitung
2 Kabeldurchführung - klein
3 Kabeldurchführung - groß
Installations- und Bedienungsanleitung
2
A B
C1
7 7 10 13
11
9
14
11 Radiator
(bauseitig zu liefern)
12 Elektronisches
Expansionsventil
13 Bypass-Ventil
(bauseitig zu liefern)
14 Heizungs-Zusatz
C1 Fernbedienung
A Ort der Installation
B Wohnzimmer
W - S
ARN UND ICHERHEITSHINWEISE
Es werden die folgenden vier Hinweistypen verwendet. Sie beziehen
sich auf sehr wichtige Sicherheitsaspekte; daher sollten Sie sie
unbedingt beachten.
Bedeutung der Symbole GEFAHR, WARNUNG, VORSICHT und
HINWEIS.
GEFAHR
Bedeutet, dass eine gefährliche Situation unmittelbar
bevorsteht, die Tod oder schwere Körperverletzung nach
sich zieht, wenn der entsprechende Hinweis nicht beachtet
wird.
WARNUNG
Bedeutet, dass eine gefährliche Situation möglicherweise
eintritt, die Tod oder schwere Körperverletzung nach sich
ziehen könnte, wenn der entsprechende Hinweis nicht
beachtet wird.
VORSICHT
Bedeutet, dass eine gefährliche Situation möglicherweise
eintritt, die leichte oder mittelschwere Körperverletzungen
nach sich ziehen könnte, wenn der entsprechende Hinweis
nicht beachtet wird. Warnt auch vor Handlungen, die mit
einem Sicherheitsrisiko verbunden sind.
HINWEIS
Bedeutet, dass Sachschäden eintreten können, wenn der
entsprechende Hinweis nicht beachtet wird.
Gefahr
Unbedingt erst die gesamte Stromversorgung abschalten, bevor
Sie das Bedienfeld abnehmen oder Anschlüsse vornehmen
oder stromführende Teile berühren.
Um Stromschlaggefahr auszuschließen, warten Sie nach
Abschalten der Stromversorgung mindestens 1 Minute, bevor
Sie an elektrischen Teilen irgendwelche Arbeiten vornehmen.
Auch wenn diese 1 Minute vorüber ist, messen Sie erst die
Spannung an den Kondensatoranschlüssen des Hauptstrom-
kreises oder an entsprechenden Elektroteilen und vergewissern
Sie sich, dass die dort anliegende Spannung höchstens
50 V Gleichspannung beträgt. Erst dann dürfen Sie elektrische
Teile berühren.
Nach Abnehmen von Wartungsblenden können stromführende
Teile leicht unbeabsichtigt berührt werden.
Lassen Sie den Heizungs-Zusatz während der Installation oder
der Wartung nie ohne Aufsicht, wenn eine Wartungsblende
entfernt worden ist.
Nach Inbetriebnahme und während des Betriebs nicht die Teile
im Inneren berühren.
Sie könnten sonst Verbrennungen an den Händen davontragen.
Um kein Verletzungsrisiko einzugehen, warten Sie, bis die
Rohre die normale Temperatur wiedererlangt haben, oder
tragen Sie entsprechende Schutzhandschuhe.
Niemals mit nassen Händen einen Schalter berühren. Es
besteht sonst Stromschlaggefahr.
Warnung
Verpackungsmaterial aus Plastik wie Plastikbeutel usw. sicher
entfernen und entsorgen, damit Kinder nicht damit spielen
können.
Wenn Kinder damit spielen, könnten sie unsachgemäß damit
umgehen, so dass eventuell auch Erstickungsgefahr eintreten
kann.
Verpackungsmaterial muss
Verpackungsmaterial wie Nägel und andere spitze Teile aus
Metall oder Holz können zu Stichwunden und zu anderen
Verletzungen führen.
Heizungs-Zusatz für Luft-Wasser-Wärmepumpensystem
sicher entsorgt werden.
