Kablo gereksinimleri
Kablo
Parça bağı Açıklama
1 PS Güç beslemesi
2 HV İç ünite kontrol
sinyali (Yüksek
Gerilim)
3 LV Isıtıcı kiti hata
geri bildirim
sinyali (Düşük
Gerilim)
(a) Isıtıcı kiti üzerindeki etikete bakın
2
(b) Minimum kablo kesiti 0,75 mm
Yüksek gerilim (HV) ve alçak gerilim (LV) kablolarının nerede
kullanılacağı ile ilgili ayrıntılı bilgi için RKHBRD iç ünite kurulum
kılavuzunun "Sahada kablolama çalışması" başlıklı bölümüne bakın.
DİKKAT
Tüm kabloları ve tel boyutlarını yürürlükteki bölgesel ve
ulusal yönetmeliklere uygun olarak seçin.
Dahili kablolama - Parça tablosu
Isıtıcı kitiyle birlikte verilen (ısıtıcı kitinin iç tarafında bulunan) dahili
kablo diyagramına bakın. Kullanılan kısaltmaların anlamları aşağıda
sıralanmıştır.
Parça
numarası
A8P # RKRP1AHTA talep PCB'si (İç ünite seçeneği)
E1H, E2H, Destek ısıtıcısı elemanları
E3H
F1B, F2B Destek ısıtıcısı sigortası (20 A 400 V)
F1U Sigorta (5 A T 250 V)
F1T Destek ısıtıcısı termal sigortası
K1A Zaman rölesi (gecikmeli)
K2A Yardımcı röle
K1M, K2M Kontaktör destek ısıtıcısı kademesi
K5M, K6M Destek ısıtıcısı kontaktörü (tüm kutuplarında kesme
özelliği olan)
S1L Akış anahtarı
Q1DI # Topraklama kaçağı koruyucusu
Q1L Destek ısıtıcısı termal koruyucusu (manüel
sıfırlamalı)
Q2L Giriş suyu termal koruyucusu (otomatik sıfırlamalı)
R1 Akış anahtarı için hat içi direnç
X1M, X2M Terminal şeridi
X801M PCB terminal şeridi
# Sahada tedarik edilir
RKBUHAA6V3+W1
Hava kaynaklı ısı pompası sistemi için ısıtıcı kiti
4PW58904-1
Gerekli iletken
Maksimum
sayısı
çalışma
1~ 3N~ akımı
2 + GND 4 + GND (a)
3 3
(b)
2 2
(b)
'dir
Açıklama
Prosedür
Isıtıcı kitinde yapılacak bağlantılar
1 Uygun kablo kullanarak
haberleşme kablolarını ilgili terminallere bağlayın.
Isıtıcı kitine özel bir güç devresi kullanın. Başka bir
cihazla paylaşılan
kullanmayın.
NOT Isıtıcı kitinin
bağlanması gerekir. Isıtıcı kitinin ortak bir kWsa
anma güç beslemesine bağlanması, ısıtıcı kiti ile
iç ünite arasında hatalara neden olabilir. Ortak
kWsa anma güç beslemeleri ile ilgili ayrıntılı bilgi
için iç ünite kurulum kılavuzuna bakın.

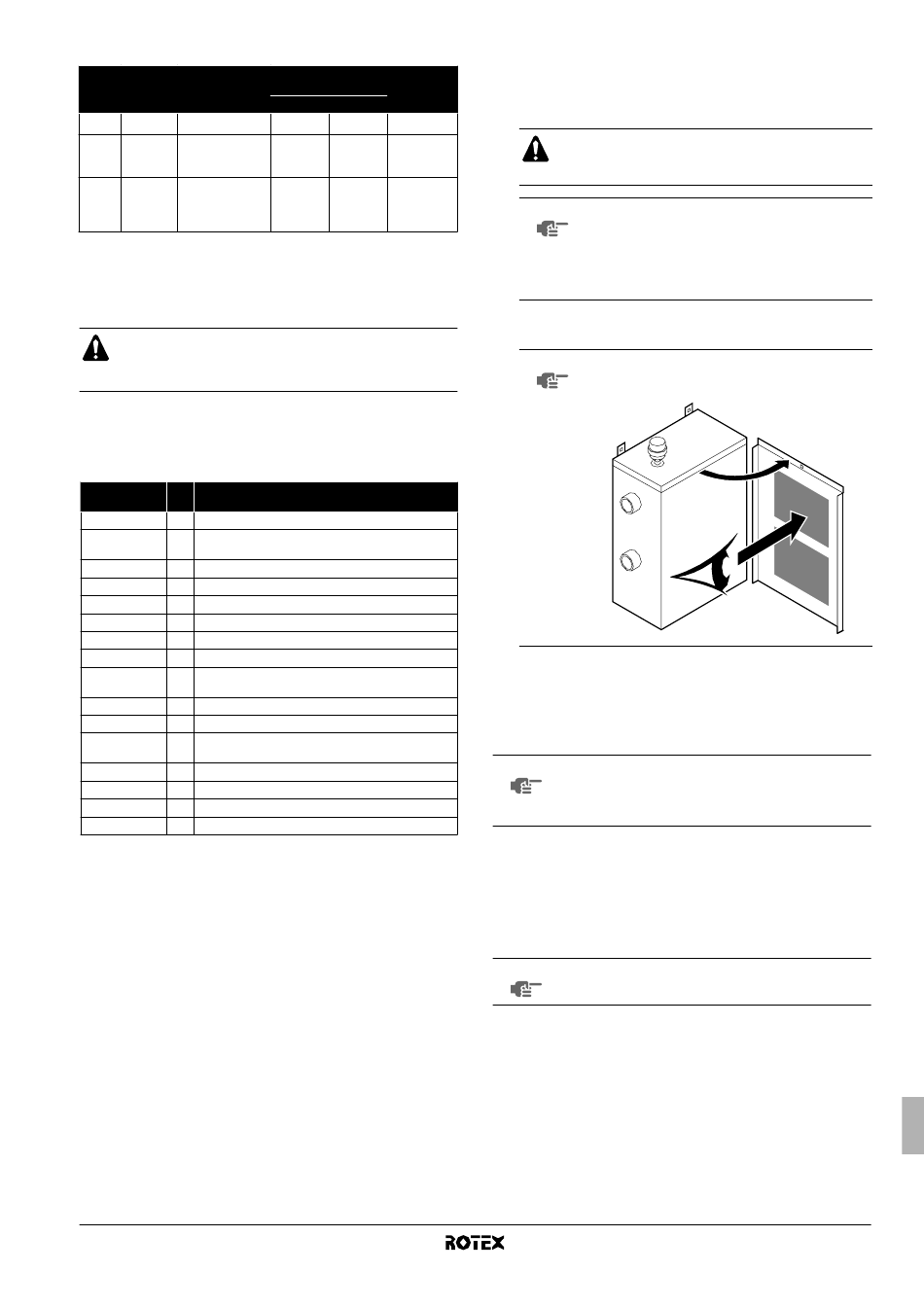

Isıtıcı kiti ön panelinin içerisinde bulunan kablo diyagramı
çıkartmasına bakın.
NOT Elektrik bağlantı diyagramı ise anahtar kutusu
kapağının iç kısmında bulunur.
2 Kabloları kablo kelepçeleriyle ısıtıcı kitinin içine sabitleyin.
PG nipellerini ve somununu (aksesuar torbasında bulunur)
doğru kullanarak kablonun uygun gerginlikte olduğundan emin
olun.
RKHBRD iç ünite anahtar kutusunda yapılacak bağlantılar
NOT Isıtıcı kitinin iç üniteye bağlanması için, RKRP1AHTA
PCB'nin (talep PCB'sinin) mutlaka iç ünite anahtar
kutusuna takılması gerekir. Bu, iç ünite için opsiyonel
bir PCB'dir ve ısıtıcı kitiyle birlikte verilmez.
Sinyallerin iç üniteye bağlanmasıyla ilgili ayrıntılı bilgi için iç ünite
kurulum kılavuzundaki "İç ünitenin gözden geçirilmesi" ve "Elektrik
kablolama çalışması" bölümlerine bakın.
1 İç ünite kontrol sinyalini X2M 14, 15, 16'ya bağlayın.
2 Isıtıcı kiti hata geri bildirim sinyalini talep PCB'sinde X801M 2,
5'e bağlayın.
NOT
Yalnızca ilgili kablolar gösterilmiştir.
güç beslemesi kablosunu
bir güç devresini kesinlikle
normal bir güç beslemesine
Kurulum ve kullanım kılavuzu
ve
