Cerinţe privind cablurile
Fascicul
Elem de
ent cabluri Descriere
1 PS Alimentare
tensiune
2 HV Semnal de
comandă aparat
de interior
(înaltă tensiune)
3 LV Semnal de
răspuns eroare
kit încălzitor
(joasă tensiune)
(a) Consultaţi plăcuţa de tip a kit-ului încălzitor
(b) Secţiunea minimă a cablului este de 0,75 mm
Consultaţi capitolul "Cablajul existent la faţa locului" din manualul de
instalare a aparatului de interior RKHBRD pentru detalii privind unde
se folosesc cabluri de înaltă tensiune (HV) şi de joasă tensiune (LV).
ATENŢIE
Alegeţi toate cablurile şi dimensiunile conductorilor în
conformitate cu reglementările
relevante.
Cablajul intern - tabelul componentelor
Consultaţi schema electrică internă furnizată cu kit-ul încălzitor (în
interiorul kit-ului încălzitor). Abrevierile folosite sunt prezentate mai
jos.
Cod
componentă
A8P # Placă de circuite RKRP1AHTA la cerere (opţional
pentru aparatul de interior)
E1H, E2H, Elemente încălzitor de rezervă
E3H
F1B, F2B Siguranţă încălzitor de rezervă (20 A 400 V)
F1U Siguranţă (5 A T 250 V)
F1T Siguranţă termică încălzitor de rezervă
K1A Releu de timp (temporizare pornire)
K2A Releu auxiliar
K1M, K2M Contactor pas încălzitor de rezervă
K5M, K6M Contactor pentru încălzitorul de rezervă
(deconectarea tuturor pinilor)
S1L Releu de debit
Q1DI # Protecţie la pierderile de curent prin împământare
Q1L Protecţie termică încălzitor de rezervă (resetare
manuală)
Q2L Protecţie termică admisie apă (resetare automată)
R1 Rezistor în linie pentru releul de debit
X1M, X2M Regletă de borne
X801M Regletă de borne placă cu circuite
# Existent la faţa locului
RKBUHAA6V3+W1
Kit încălzitor pentru sistemul de pompă de căldură aer-apă
4PW58904-1
Număr de
Curent de
conductori necesari
regim
1~ 3N~ maxim
2 + GND 4 + GND
(a)
3 3
(b)
2 2
(b)
2
locale şi naţionale
Descriere
Procedura
Conexiunile care se fac în kit-ul încălzitorului
1 Folosind cablul adecvat, conectaţi cablul de alimentare şi
cablurile de comunicare la bornele potrivite.
Folosiţi un circuit de alimentare dedicat pentru kit-ul
încălzitor. Nu folosiţi niciodată un circuit de alimentare
partajat cu alt aparat.
NOTÃ Kit-ul încălzitor trebuie conectat la o sursă
normală de
încălzitor la o sursă de alimentare cu tarif redus
pe kWh poate avea drept rezultat erori între kit-ul
încălzitor şi aparatul de interior. Pentru detalii
privind sursele de alimentare cu tarif redus pe
kWh, consultaţi manualul de instalare a aparatului
de interior.

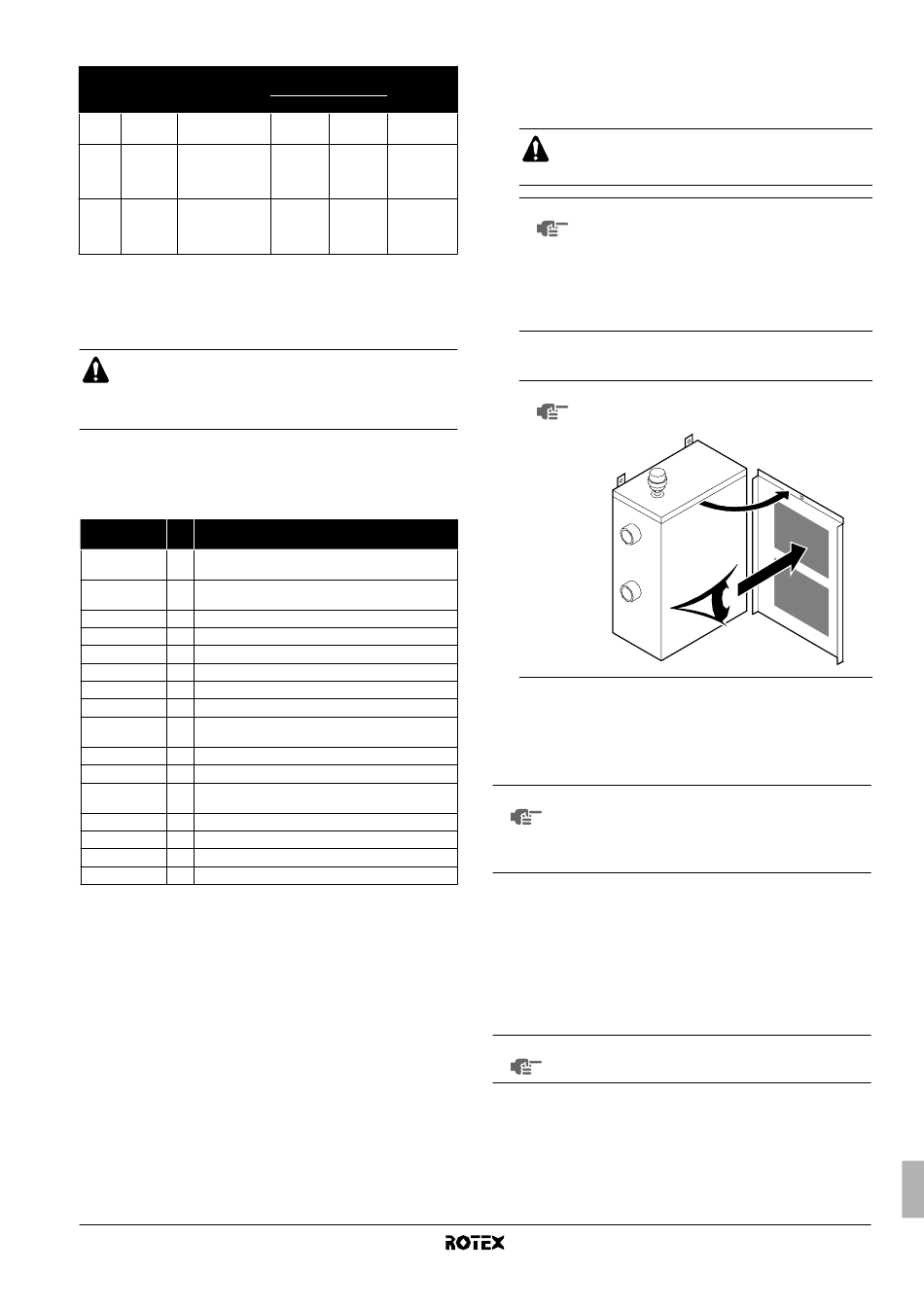

Consultaţi autocolantul cu schema electrică de pe partea
interioară a panoului frontal al kit-ului încălzitor.
Schema de conectare electrică poate fi găsită pe
NOTÃ
partea interioară a capacului cutiei de distribuţie.
2 Fixaţi cablurile cu coliere de cablu în interiorul kit-ului încălzitor.
Asiguraţi-vă că nu stresaţi cablurile, prin folosirea corectă a
niplurilor şi piuliţei PG (furnizate în punga cu accesorii).
Conexiunile care se realizează în cutia de distribuţie a aparatului
de interior RKHBRD
NOTÃ Pentru a conecta kit-ul încălzitor la aparatul de interior,
placa cu circuite RKRP1AHTA (la cerere) trebuie
instalată în cutia de distribuţie a aparatului de interior.
Aceasta este o placă cu circuite opţională pentru
aparatul de interior şi nu este inclusă în kit-ul încălzitor.
Pentru detalii privind semnalele de conectare la aparatul de interior,
consultaţi capitolele "Prezentarea aparatului de interior" şi "Lucrările
de conectare electrică" din manualul de instalare a aparatului de
interior.
1 Conectaţi semnalul de comandă a aparatului de interior la X2M
14, 15, 16.
2 Conectaţi semnalul de răspuns eroare kit încălzitor la X801M 2,
5 de pe placa de circuite opţională.
NOTÃ
Este ilustrat numai cablajul relevant.
alimentare. Conectarea kit-ului
