Installatie van de verwarmingskit

Bij de levering moet de verwarmingskit worden gecontroleerd.
Eventuele schadeclaims moeten onmiddellijk worden door-
gegeven aan de schadedienst van de transportfirma.
Controleer of alle accessoires van de verwarmingskit zijn
meegeleverd (zie "Accessoires" op pagina 2).

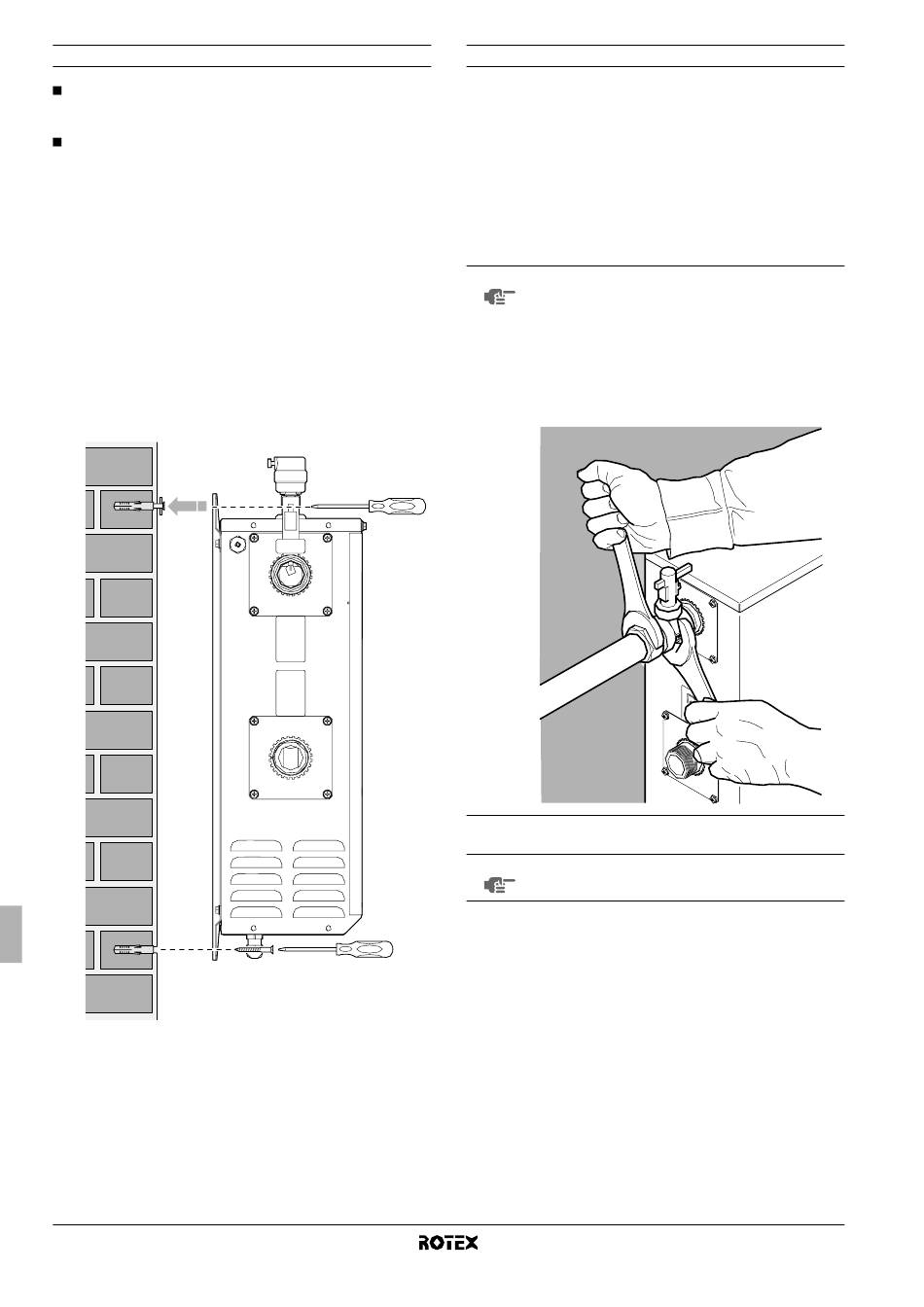

1 Markeer de bevestigingsplaatsen op de muur (2 bovenaan en
2 onderaan).
Zorg ervoor dat de markeringen (per 2) volledig waterpas zijn en
dat de afmetingen van de markeringen overeenstemmen met
afbeelding 2.
Wanneer de verwarmingskit niet waterpas is geïnstalleerd, kan
er lucht in het watercircuit vast komen te zitten, waardoor de
verwarming slecht zou werken.
2 Boor 4 gaten en breng 4 pluggen aan (geschikt voor M6).
Pluggen en schroeven zijn lokaal te voorzien.
3 Draai de schroeven in de bovenste pluggen en hang de
verwarmingskit op aan de bovenste schroeven.
4 Draai de schroeven in de onderste pluggen en draai de
4 schroeven goed vast.
2
1 1
1 1
Montagehandleiding en gebruiksaanwijzing
5

Aansluiting van de watercircuits

Voor details over de aansluiting van de watercircuits en het vullen van
het systeem met water, zie de montagehandleiding van de
binnenunit.
1 Indien vereist (zie "Beveiligingen" op pagina 4), sluit een
drukveiligheidsklep aan op de inlaat van de verwarmingskit
(lokaal te voorzien, openingsdruk maximum 3 bar).
2 Sluit de waterinlaat van de verwarming aan op de wateruitlaat
voor verwarmen van ruimten van de binnenunit. Sluit de
wateruitlaat van de verwarming aan op de belasting. Zie de
afbeelding in hoofdstuk "Algemene systeemsetup" op pagina 2.
Vervorm de leidingen van de verwarming niet door te
LET OP
forceren wanneer u de leidingen aansluit.
De verwarming kan slecht werken als de leidingen
vervormd zijn.
Blokkeer het messing T-stuk met een steeksleutel
wanneer u een leiding aansluit op de uitlaat van de
verwarmingskit. Dit om barsten en lekken aan de
aansluiting van de stromingsschakelaar te voorkomen.
3
3 Vul het systeem met water.
LET OP
Zorg ervoor dat de ontluchting van de verwarming
open staat (minstens 2 draaien).
4
Verwarmingskit voor lucht-water-warmtepompsysteem
RKBUHAA6V3+W1
4PW58904-1
