RKBUHAA6V3
X2M
1 2 3 4 5 10 11 12 13 14
1 2 3 4 5
14 15 16
X2M X801M 1 2 3 4 5
A8P
RKRP1AHTA

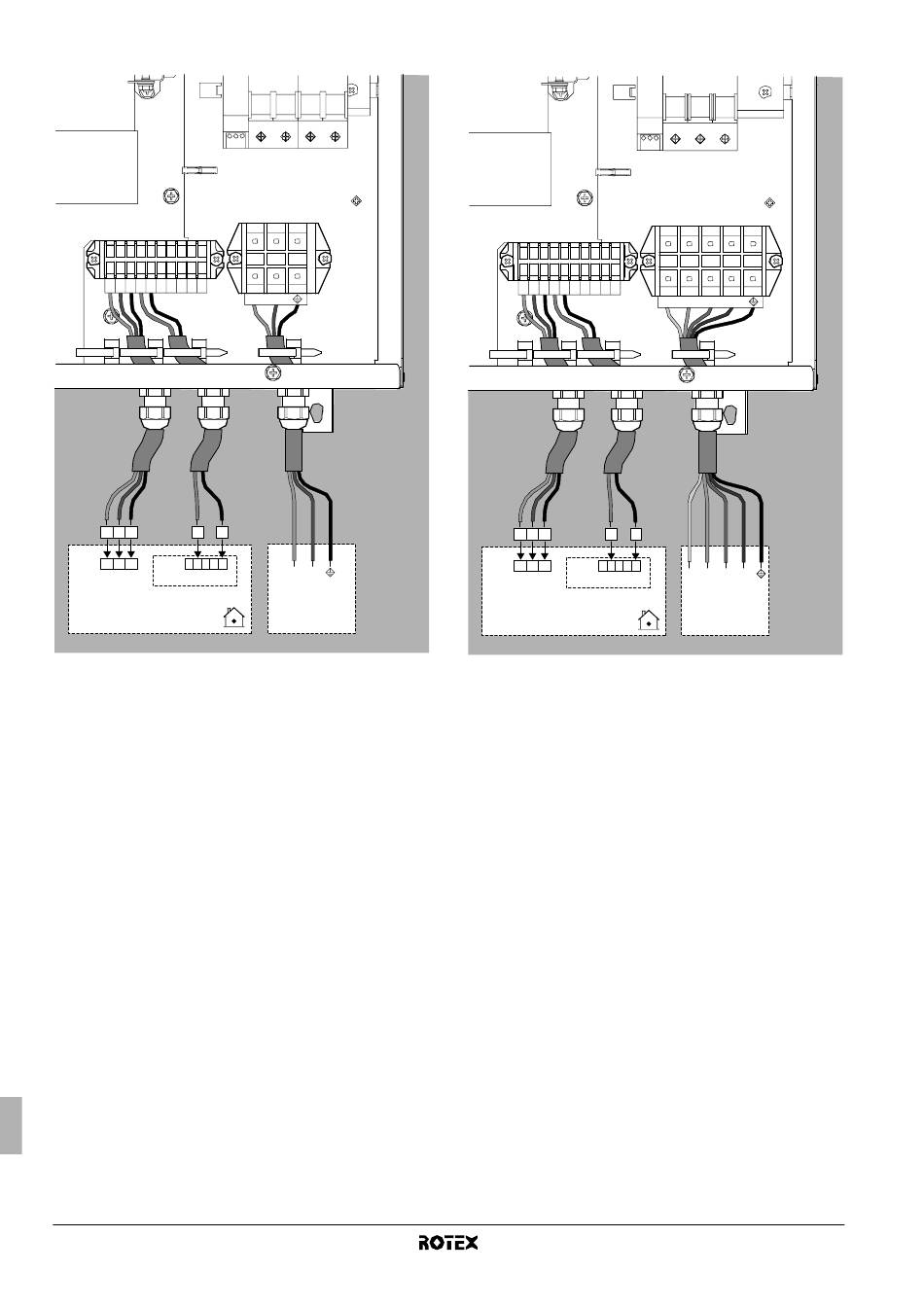

A8P RKRP1AHTA talep PCB'si
X2M - 14 Ortak
X2M - 15 Isıtıcı kademesi 1 (3 kW)
X2M - 16 Isıtıcı kademesi 2 (6 kW)
X801M - 2 Isıtıcı kiti hata geri bildirim sinyali
X801M - 5 Isıtıcı kiti hata geri bildirim sinyali
Kurulum ve kullanım kılavuzu
7
X1M
L N
L N
1~ 230 V 50 Hz
RKBUHAA6W1
X2M
1 2 3 4 5 10 11 12 13 14
1 2 3 4 5
X2M 14 15 16 X801M
1 2 3 4 5
A8P
RKRP1AHTA
A8P RKRP1AHTA talep PCB'si
X2M - 14 Ortak
X2M - 15 Isıtıcı kademesi 1 (2 kW)
X2M - 16 Isıtıcı kademesi 2 (6 kW)
X801M - 2 Isıtıcı kiti hata geri bildirim sinyali
X801M - 5 Isıtıcı kiti hata geri bildirim sinyali
Hava kaynaklı ısı pompası sistemi için ısıtıcı kiti
X1M
L1 L2 L3 N
L1 L2 L3 N
3N~ 400 V 50 Hz
RKBUHAA6V3+W1
4PW58904-1
