Werkwijze
In de verwarmingskit uit te voeren aansluitingen
1 Gebruik de gepaste kabel, sluit de voedingskabel en
communicatiekabels aan op de overeenkomstige klemmen.
Gebruik een afzonderlijk voedingscircuit voor de
verwarmingskit. Deel nooit een stroomcircuit met een
ander apparaat.
LET OP De verwarmingskit moet op een gewone voeding
worden aangesloten. Wanneer u de verwarmings-
kit op een voeding met kWh-voordeeltarief
aansluit, kunnen
verwarmingskit en de binnenunit ontstaan. Zie de
montagehandleiding van de binnenunit voor meer
informatie
voordeeltarief.

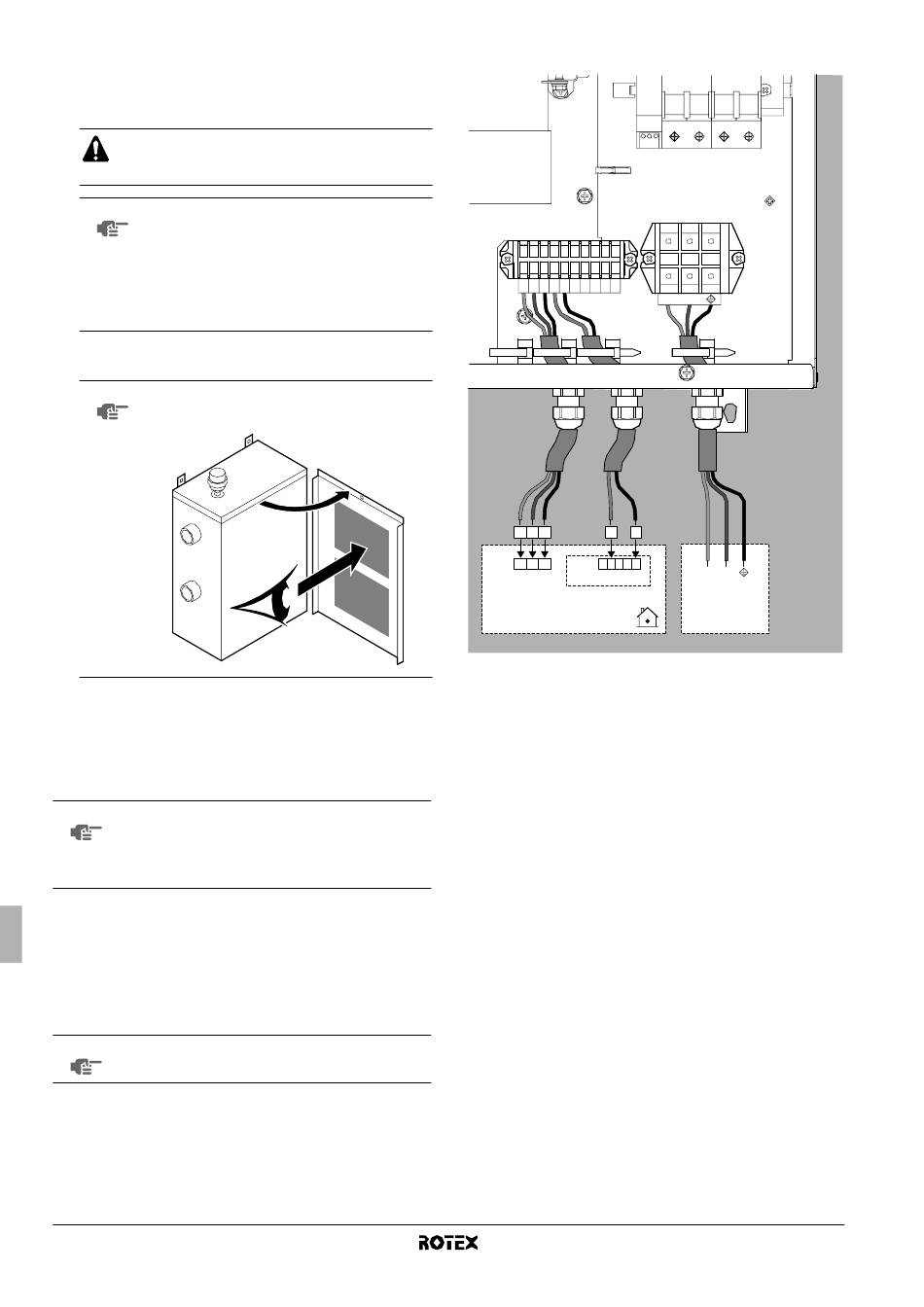

Zie de sticker met het bedradingsschema op de binnenkant van
het voorpaneel van de verwarmingskit.
Het elektrische aansluitschema vindt u op de
LET OP
binnenkant van het deksel van de schakelkast.
2 Maak de kabels binnenin de verwarmingskit vast met
kabelbinders.
Zorg voor trekontlasting van de kabel met behulp van de PG-
nippel en de PG-moer (geleverd bij de zak met accessoires).
In de schakelkast van de RKHBRD-binnenunit uit te voeren
aansluitingen
LET OP Om de verwarmingskit op de binnenunit aan te sluiten,
moet de RKRP1AHTA-printplaat (vraag-printplaat) in
de schakelkast van de binnenunit geïnstalleerd zijn. Dit
is een optionele printplaat voor de binnenunit en wordt
niet bij de verwarmingskit geleverd.
Voor meer informatie over de aansluiting van signalen op de binnen-
unit, zie hoofdstuk "Overzicht van de binnenunit" en "Elektrische
bedrading " in de montagehandleiding van de binnenunit.
1 Sluit het besturingssignaal van de binnenunit aan op X2M 14,
15, 16.
2 Sluit het storingsfeedbacksignaal van de verwarmingskit aan op
X801M 2, 5 van de vraag-printplaat.
LET OP
Alleen de relevante bedrading is afgebeeld.
Montagehandleiding en gebruiksaanwijzing
7
er storingen tussen
over voedingen met kWh-
RKBUHAA6V3
X2M
de
1 2 3 4 5 10 11 12 13 14
1 2 3
14 15 16
X2M X801M
A8P
RKRP1AHTA
A8P RKRP1AHTA-vraag-printplaat
X2M - 14 Gemeenschappelijk
X2M - 15 Verwarming trap 1 (3 kW)
X2M - 16 Verwarming trap 2 (6 kW)
X801M - 2 Storingsfeedbacksignaal verwarmingskit
X801M - 5 Storingsfeedbacksignaal verwarmingskit
Verwarmingskit voor lucht-water-warmtepompsysteem
X1M
L N
4 5
1 2 3 4 5
L N
1~ 230 V 50 Hz
RKBUHAA6V3+W1
4PW58904-1
