Procedimiento
Conexiones en el kit de calefactor
1 Conecte el cable de alimentación eléctrica y los cables de
comunicación a los terminales apropiados mediante el cable
adecuado.
Utilice un circuito de alimentación eléctrica indepen-
diente para el kit de calefactor. Nunca utilice un
circuito de alimentación compartido con otro aparato.
NOTA El kit de calefactor debe conectarse a un
suministro de alimentación eléctrica normal. La
conexión del kit de calefactor a un suministro de
alimentación eléctrica a tarifa reducida puede
provocar errores entre el kit de calefactor y la
unidad interior. Para obtener información sobre
los suministros de alimentación eléctrica a tarifa
reducida, consulte el manual de instalación de la
unidad interior.

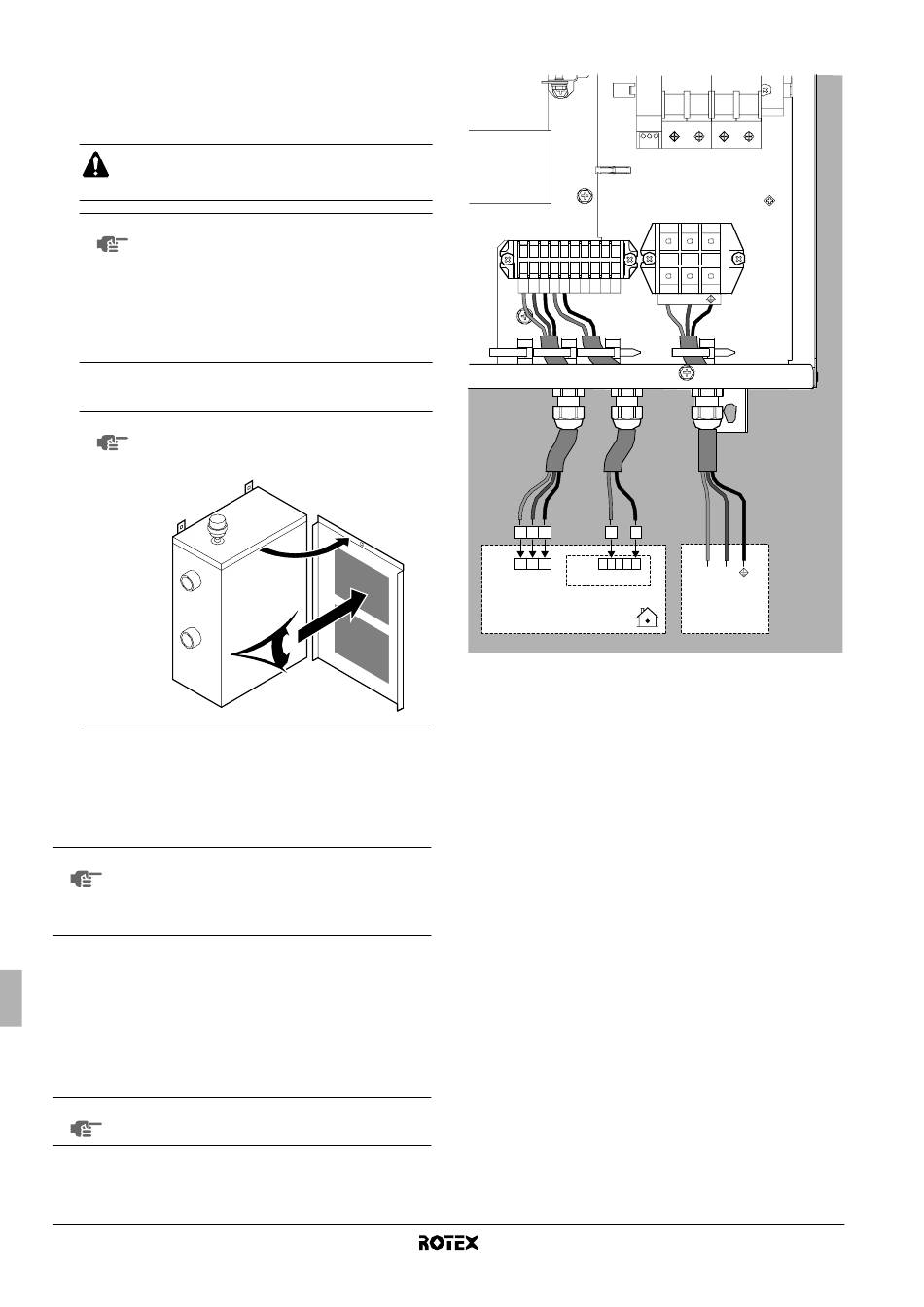

Consulte la pegatina del diagrama de cableado dentro del panel
frontal del kit de calefactor.
El diagrama de conexiones eléctricas figura en la
NOTA
parte interior de la tapa de la caja de
interruptores.
2 Fije los cables con el sujetacables dentro del kit de calefactor.
Asegúrese de garantizar la suficiente holgura del cable
montando correctamente el casquillo PG con la tuerca PG
(suministrados en la bolsa de accesorios)
Conexiones que se deben realizar en el cuadro de interruptores
de la unidad interior RKHBRD
NOTA Para conectar el kit de calefactor a la unidad interior, la
PCB de demanda RKRP1AHTA debe instalarse en la
caja de interruptores de la unidad interior. Se trata de
una PCB opcional para la unidad interior y no se
incluye con el kit de calefactor.
Para obtener más detalles sobre las señales de conexión a la unidad
interior, consulte los capítulos "Descripción general de la unidad
interior" y "Ejecución del cableado eléctrico" en el manual de
instalación de la unidad interior.
1 Conecte la señal de control de la unidad interior a X2M 14, 15,
16.
2 Conecte la señal de retroalimentación de error del kit de
calefactor a X801M 2, 5 de la PCB de demanda.
NOTA
Sólo se muestra el cableado de obra relevante.
Manual de instalación y funcionamiento
7
RKBUHAA6V3
X2M
1 2 3 4 5 10 11 12 13 14
1 2 3 4 5
14 15 16
X2M X801M 1 2 3 4 5
A8P
RKRP1AHTA
A8P PCB de demanda RKRP1AHTA
X2M - 14 Común
X2M - 15 Paso del calefactor 1 (3 kW)
X2M - 16 Paso del calefactor 2 (6 kW)
X801M - 2 Señal de retroalimentación de error del kit de calefactor
X801M - 5 Señal de retroalimentación de error del kit de calefactor
Kit de calefactor para sistemas con bomba de calor aire-agua
X1M
L N
L N
1~ 230 V 50 Hz
RKBUHAA6V3+W1
4PW58904-1
