10 Entretien et nettoyage
10.1 Nettoyage de l'unité linéaire
AVIS
• Une fois par semaine, éliminez les encrassements importants à l'aide d'un chiffon.
• N'utilisez PAS d'air comprimé.
10.2 Entretien de l'unité linéaire
AVIS
• L'unité de nettoyage est lubrifiée avant la livraison.
• Tous les roulements à billes sont lubrifiés pour la durée de vie totale. Il n'est pas nécessaire de les lubrifier à nouveau
en conditions normales.
10.2.1 Lubrification des guides linéaires et de l'écrou sphérique
AVIS
• Pour lubrifier l'unité linéaire, utilisez uniquement des graisses lubrifiantes sans partie solide.
• Lubrifiant recommandé : Lubcon TURMOGREASE LC 802 EP

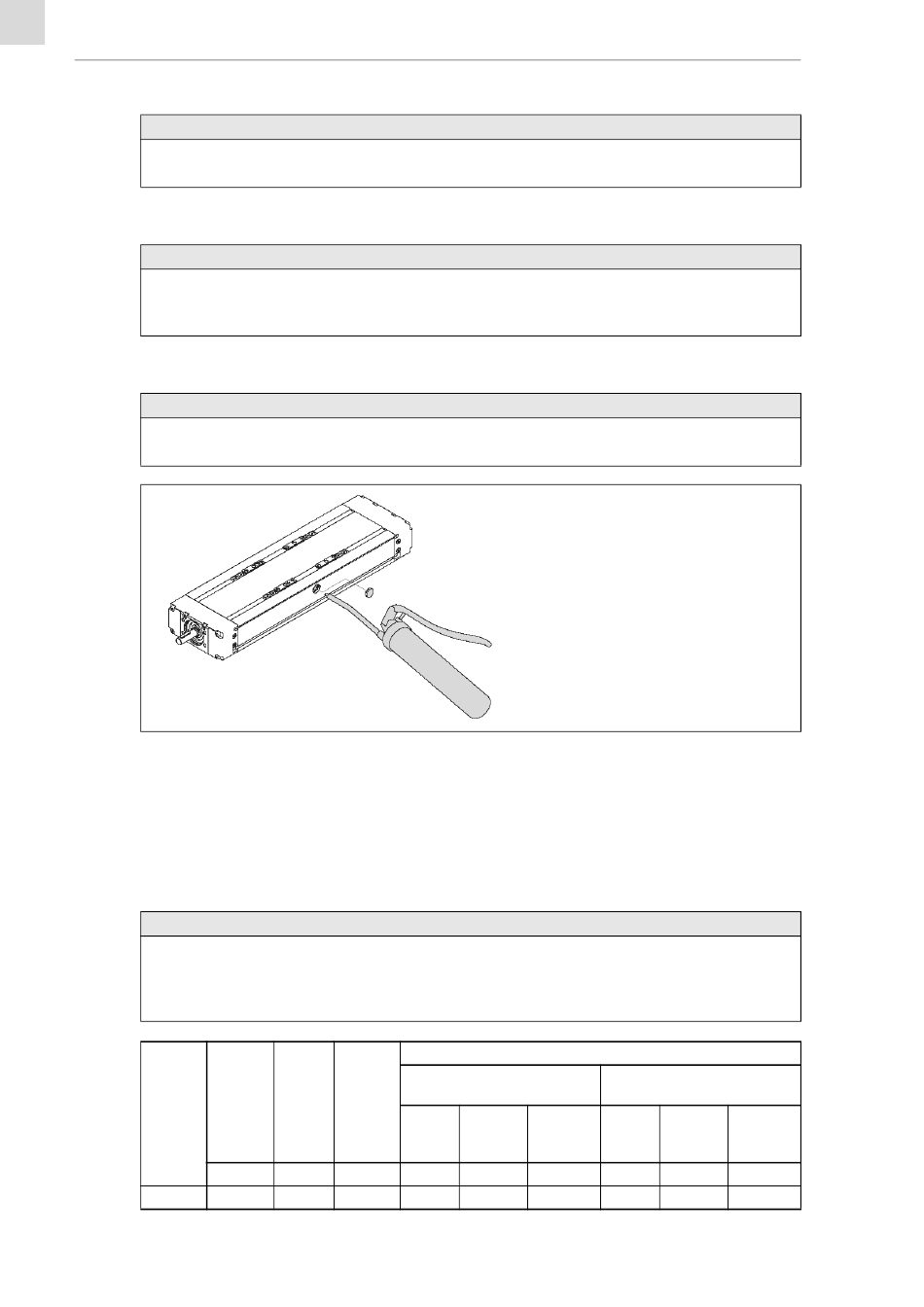

Fig. 24
Trous de lubrification
Les trous de lubrification sont protégés par des capots. Les trous de lubrification se situent au milieu. Ils permettent de lubrifier
simultanément le chariot et l'écrou sphérique intérieur.
1 Retirez les capots.
2 Lubrifiez le chariot et l'écrou sphérique intérieur.
10.2.2 Intervalles de lubrification
AVIS
• Pour lubrifier l'unité linéaire, utilisez uniquement des graisses lubrifiantes sans partie solide.
• Lubrifiant recommandé : Lubcon TURMOGREASE LC 802 EP
• Lubrifiez l'unité linéaire toutes les 500 heures de fonctionnement ou après le nombre de courses indiqué dans le
tableau ci-dessous, selon la première éventualité.
Type
d'écrou
sphé-
rique
CTV 145 RSY
Tab. 15
Intervalles de lubrification
FR - 24
Broche
Course
filetée
Déplacement linéaire
sphé-
rique
Écrou
sphé-
rique
3
[d × l]
[mm]
[cm
]
20 ×5
200-300
2,2
Quantité de graisse lubrifiante à ajouter
Déplacement linéaire
chariot court
Chariot
Chariot
Écrou
double
sphé-
rique
3
3
3
[cm
]
[cm
]
[cm
1,4
1,4
2,2
AutoGuide Plus
chariot long
Chariot
Chariot
double
3
3
]
[cm
]
[cm
]
2,4
2,4
MON.0016.0 • 2021-02-05
